Première édition • Troisième impression
Observer et respecter les consignes
suivantes :
Seuls des monteurs qualifiés doivent arrimer et
lever la machine.
S'assurer que la capacité de la grue, les surfaces
de chargement et les chaînes ou sangles sont
capables de supporter le poids de la machine. Se
reporter à l'étiquette de numéro de série pour
connaître le poids de la machine.
Instructions de levage
Abaisser complètement la nacelle. S'assurer que
l'extension, les commandes et les supports des
composants de la nacelle sont sécurisés. Retirer tous
les éléments non fixés de la machine.

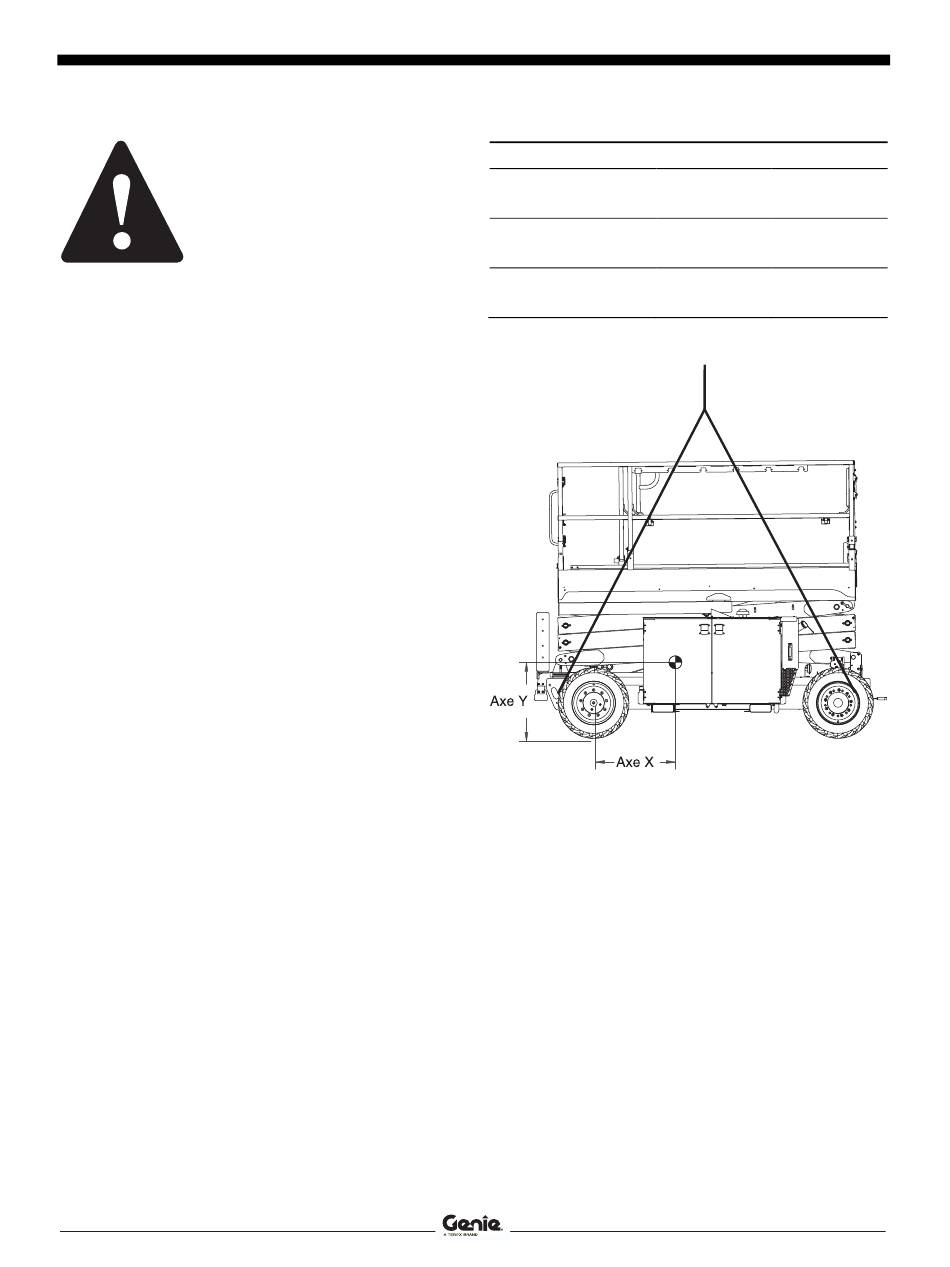

Déterminer le centre de gravité de la machine en
utilisant le tableau et l'illustration de cette page.
Attacher les éléments d'arrimage uniquement aux
points de levage spécifiés sur la machine.
Ajuster l'ensemble pour éviter d'endommager la
machine et la maintenir à niveau.
Pièce réf. 826570FR
Instructions de transport et de levage
Centre de gravité
GS-2669BE
GS-3369BE
GS-4069BE
GS-2669BE • GS-3369BE • GS-4069BE
Manuel de l'opérateur
Axe X
Axe Y
38,1 po
30,1 po
97,3 cm
76 cm
41,8 po
31,82 po
106,9 cm
80 cm
38,5 po
30,93 po
96,8 cm
78 cm
45
