INSTRUCTIONS D'INSTALLATION

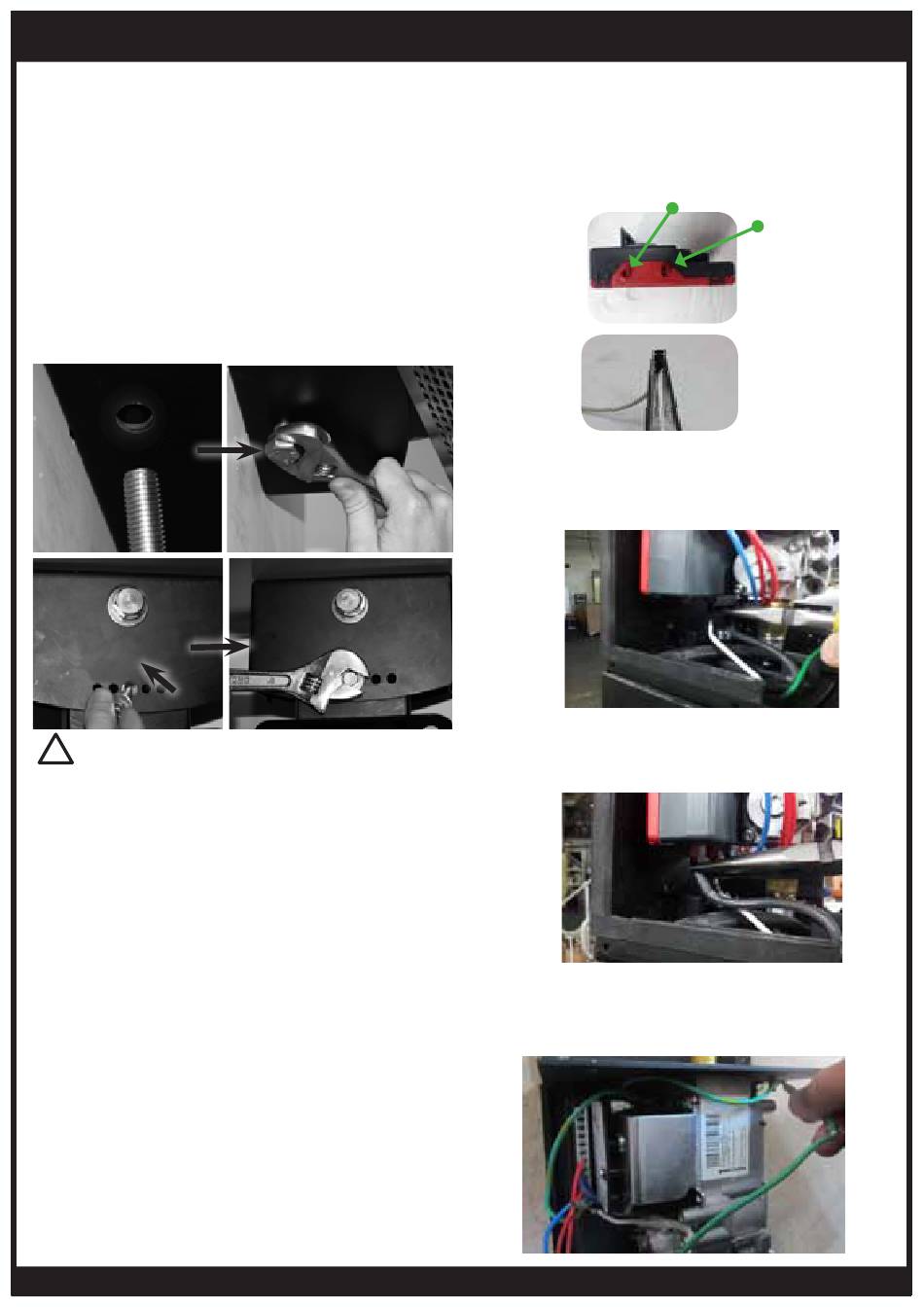

6. Insérez le boulon-pivot
• Positionnez le bras de montage de manière à ce que
l'arrière du trou sur le bras de montage et le boîtier
de commande soient alignés
• Insérez le boulon et la rondelle (fournis) à travers le
boîtier de commande et le bras de montage par le trou
situé sur la surface inférieure de la boîte de commande
par l'arrière ; serrez en place à l'aide d'une clé
• Choisissez l'angle désiré de l'appareil de chauffage
et insérez un boulon M6 et une rondelle (fournis) à
travers la face supérieure de la boîte de commande
dans le bras de montage, en vous servant du trou
correspondant (l'angle de l'appareil de chauffage
doit être de 0º, 10º ou 20º).
!
IMPORTANT
Les connexions électriques doivent être réalisées par un
agent formé et qualifié uniquement !
7. Connectez les 3 câbles de l'appareil de chauffage en
suivant scrupuleusement les instructions ci-dessous
S'IL VOUS PLAÎT NOTE: IL EST INUTILE
DE SUPPRIMER OU DÉBRANCHEZ LE
MODULE DE COMMANDE DE LA SOUP-
APE DE GAZ OU MONTAGE MURAL
SUITE...
Pour Honeywell contrôle
• En utilisant une paire de pinces à bec effilé, saisissez
la borne d'ionisation blanc, comme illustré, en étant
attentives aux broches de raccordement du module de
commande.
• Insérez le terminal d'ionisation dans la broche
terminale la plus éloignée.
• Assurez-vous
enclenchée.
• Insérez Répétez le processus avec le câble d'allumage
noir insérer la borne en plus la, goupille petit terminal.
• Insérez Branchez la borne de terre verte dans l'une
des cosses disponibles attachés à la partie supérieure
du support mural.
www.bromicheating.com
D'allumage (borne inférieure)
que le terminal soit fermement
