ASSEMBLAGE DE LA PARTIE MECANIQUE

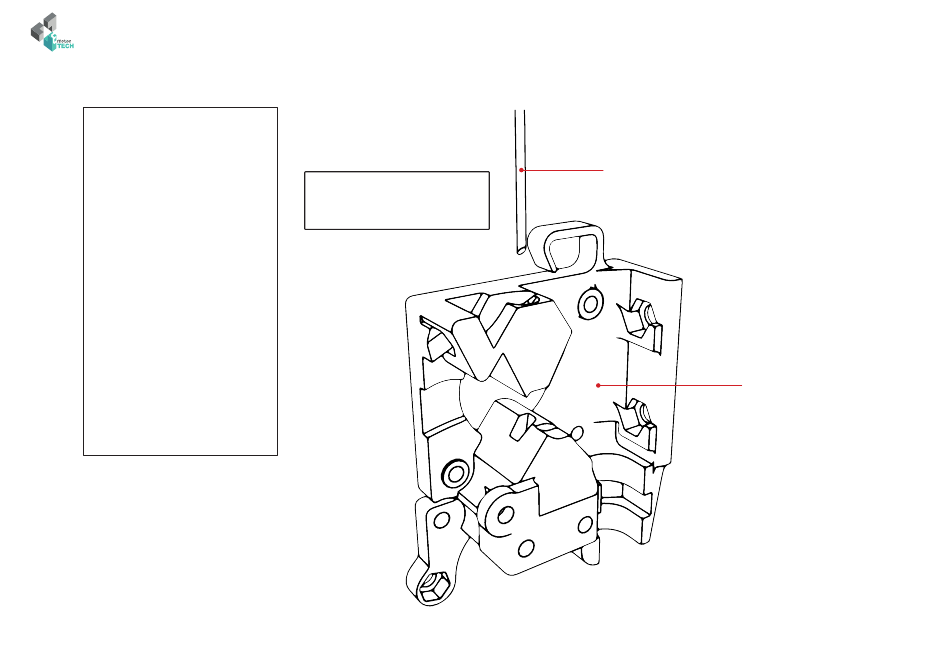

Montage de l'extrudeur
Pièces nécessaires :
•
Body Extruder
•
Extruder Idler
•
Fan duct
•
1x Tête d'impression Hexagon
•
1x Roue d' e ntrainement
•
2x Ventilateur 3x3cm
•
1x Ressort
•
1x roulement 624
•
1x capteur inductif
•
3x Vis M4 x 20 mm
•
1x Vis M3 x 50 mm
•
4x Vis M3 x 14 mm
•
1x Vis M3 x 10 mm
•
3x Vis M3 x 20 mm
•
4x Ecrou M3
•
3x Ecrou M4
•
10x Rondelle Ø3 mm
•
1x Ecrou Papillon Ø3
•
1x Vis de serrage
Note : vérifier que rien n' o bstrue
le passage du filament dans le
corps de l' e xtrudeur.
Filament Ø 1.75 mm
Body Extruder
