Canal De Sortie − Peq - QSC TouchMix-30 Pro Manuel D'utilisation

Canal de sortie − PRR

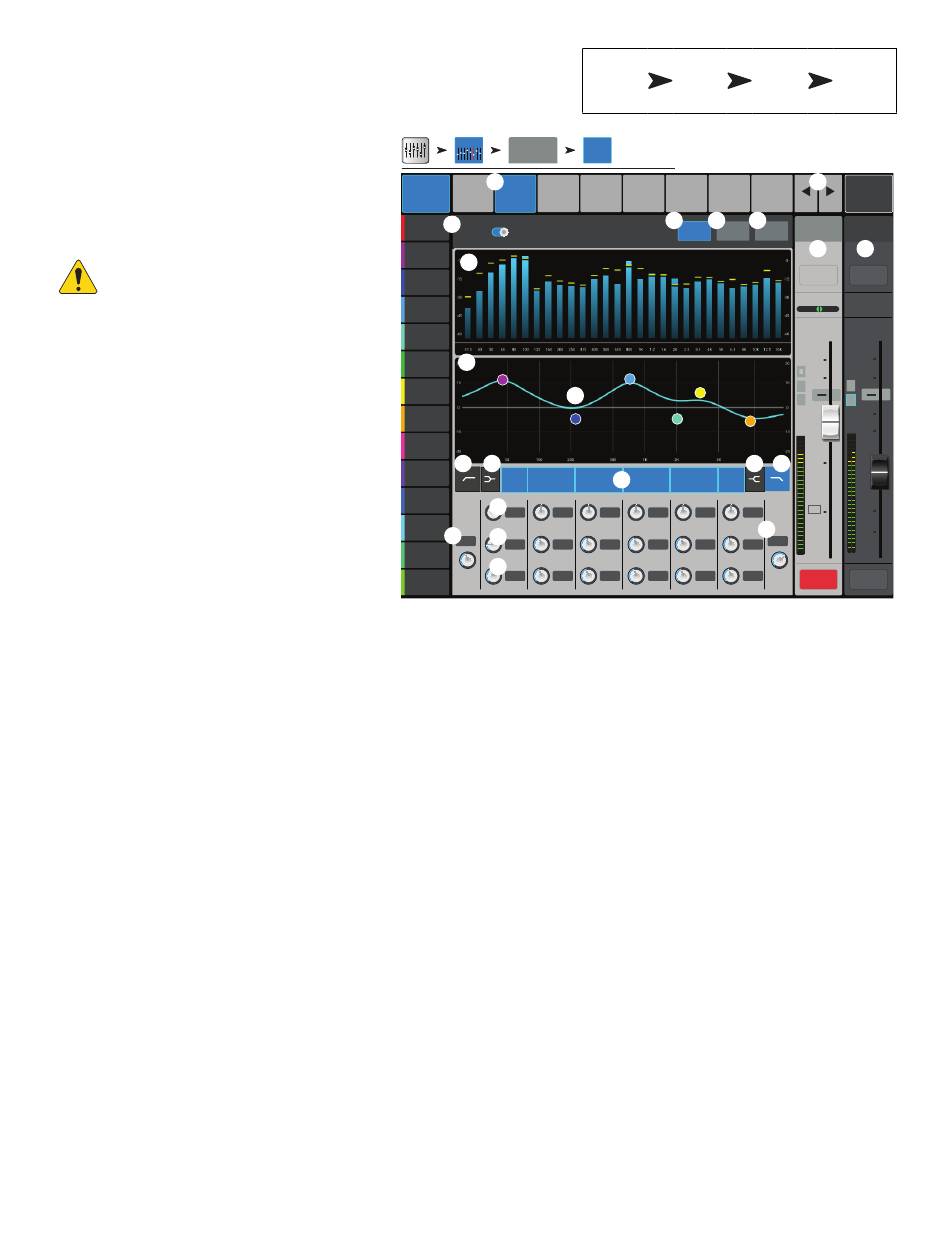

Commande et affiche les réglages pour l'égalisation
paramétrique de la sortie Main ou Auxiliaire.
1. Inglet PRR – Affiche l'écran PEQ.
2. Commutateur PRR In/Iut – Active/désactive
l'égaliseur.
3. Bouton RTA In – Active et désactive l'analyseur en
temps réel (RTA).
RRMARRUR : Quand le RTA est
désactivé, le graphe d'égalisation
paramétrique s'agrandit pour remplir
l'ensemble de la zone du graphe.
4. Bouton Simple – Masque les commandes Low
Cut, High Cut, Freq et BW. N'affecte pas les réglages
existants.
5. Bouton Reset – Ramène toutes les commandes EQ
à leur valeur usine par défaut.
6. Graphe RTA – Affiche l'amplitude du signal du
canal dans les bandes 1/3 d'octave. Le maintien du
maximum s'affiche seulement sur les tablettes.
7. Graphe d'égalisation paramétrique –
Représentation graphique de la courbe d'égalisation
en fonction des paramètres EQ. Lorsque l'égalisation
est activée, la courbe passe du noir au blanc.
• Échelle verticale du graphe d'égalisation – Représente un niveau sonore compris entre -20 dB et +20 dB.
• Échelle horizontale du graphe d'égalisation – Représente une fréquence comprise entre 20 Hz et 20 kHz.
8. Poignées d'égalisation – Appuyez dessus et, sans les relâcher, glissez pour modifier la fréquence et le gain de la bande d'égalisation associée.
Pour que les poignées d'égalisation soient visibles, le bouton de bande de fréquence doit être activé.
9. Boutons des filtres passe-haut et passe-bas – Ces filtres coupent les fréquences en dessous ou au-dessus de la fréquence définie par la
commande de fréquence correspondante.
10. Boutons de filtres plateau haut et plateau bas – Font passer EQ Band 1 et Band 6 de filtres paramétriques à des filtres plateaux. Quand un
filtre plateau est activé, la commande de largeur de bande n'est pas disponible.
11. Boutons d'activation/désactivation des bandes de fréquence 1 – 6 Active/désactive la bande d'égalisation paramétrique associée.
12. Bouton rotatif Gain – Règle et affiche le gain à la fréquence définie pour la bande EQ associée.
Plage : -15 à +15 dB.
13. Bouton rotatif Freq – Règle et affiche la fréquence centrale de la bande EQ associée. Plage comprise entre 20 Hz et 20 kHz pour toutes les
bandes. Si le filtre plateau est activé, la commande Freq définit la fréquence de coude du filtre plateau.
14. Bouton rotatif R – Ajuste la largeur de bande de la bande EQ associée. Lorsque le filtre plateau est sélectionné, la commande Bandwidth est
masquée. Outre le bouton rotatif Q, vous pouvez pincer avec deux doigts / zoomer pour contrôler le Q.
15. Bouton rotatif Freq (passe-bas et passe-haut) – Définit la fréquence de coude des filtres passe-bas et/ou passe-haut telle que mesurée à partir
d'un point à 3 dB en dessous de 0 ou de l'unité.
16. Boutons Prev / Oext – Permettent de naviguer jusqu'au canal suivant ou précédent. En boucle : canaux Input, Playback, Record et FX, puis
retour à Input 1.
17. Commandes de canaux – Commandes de sortie pour le canal sélectionné. Voir la rubrique Commandes de canaux.
18. Commandes de canal Main – Commandes de sortie pour les sorties Main L/R. Voir la rubrique Commandes de canaux.
