5.
Dimensions des contrôleurs
Unités des dimensions : mm (pouces)

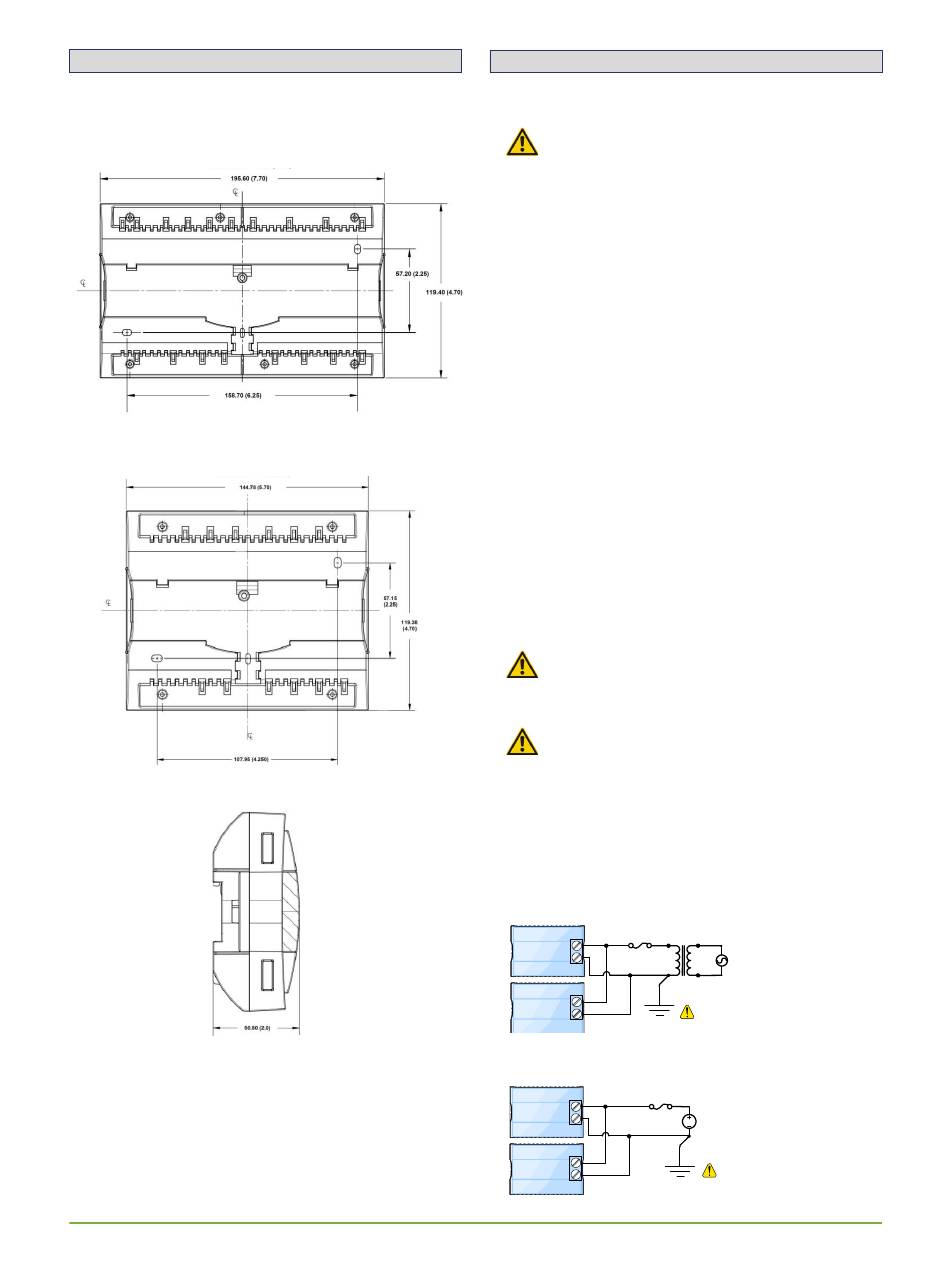

Figure 5-1 :
(De haut en bas) vue arrière du grand boîtier, vue arrière
du petit boîtier, vue de côté des grands et petits boîtiers
Tension : 24 V
Le document 'Network Guide' fournit toutes les informations et
exigences nécessaires à l'installation d'un contrôleur basé sur le
protocole de communication LonWorks. Ce guide peut-être téléchargé
à partir du site www.distech-controls.com
Il est préconisé de ne connecter qu'un contrôleur à chaque
transformateur.
Sil n'y a qu'un seul transformateur 24 V
maximal de contrôleurs pouvant être alimentés en utilisant la méthode
suivante pour déterminer les spécifications de l'alimentation requise.
■
■
Utilisez un fusible externe sur le secondaire du transformateur 24 V
pour protéger les contrôleurs des surtensions.
Maintenez une polarité constante lors de la connexion des contrôleurs
et autres équipements au transformateur. L'une des bornes du
secondaire doit être connectée à la terre du bâtiment. Toutes les
bornes 24 V COM de tous les contrôleurs et périphériques du réseau
LonWorks doivent être connectés à la borne reliée à la terre du
transformateur comme indiqué sur les figures 6-1 et 6-2. Ceci permet
de s'assurer que les bornes 24 V COM de tous les équipements
connectés à un bus LonWorks dans le bâtiment partagent le même
potentiel.
Figure 6-1 :
Figure 6-2 :
ECL-203, ECL-300, ECL-4xx et ECL-6xx
6.
Connexion de l'alimentation
± 15%, Classe 2
ac
dc
/
Ce contrôleur est un équipement de classe 2. Utilisez
uniquement un transformateur de classe 2 (spécifié pour
100 VA ou moins à 24 V
Additionnez les consommations maximales de l'ensemble des
connecteurs à connecter et multipliez le chiffre obtenu par 1,3.
Si le résultat est supérieur à 100 VA, utilisez plusieurs
transformateurs.
L'utilisation d'une masse mécanique n'est pas acceptable.
N'utilisez en aucun cas un tuyau, une gaine ou assimilé
pour la connexion à la terre. L'alimentation doit présenter
un fil de masse dédié relié au tableau électrique.
Utilisez un transformateur séparé pour chaque contrôleur
ECL-600 et pour chacun des ses modules E/S associés.
Ne pas maintenir une polarité constante sur l'ensemble
du réseau LonWorks peut aboutir au court-circuit et/ou
l'endommagement du contrôleur !
Les bornes COM du contrôleur sont connectées aux bornes
24 V COM de l'alimentation à l'intérieur du contrôleur. La
connexion d'un périphérique ou d'un autre contrôleur
au même transformateur sans veiller à conserver une
polarité constante entre ces équipements résultera dans
un court-circuit.
Fusible: 4 A Max.
Contr ôleur 1
Action rapide
24V AC
24V COM
24 VAC
Transformateur
Contr ôleur 2
24V AC
24V COM
Connexion de l'alimentation - AC
Fus ible: 4 A Max .
Contrôleur 1
Action rapide
24V AC /DC
24V COM
Contrôleur 2
24V AC /DC
24V COM
Connexion de l'alimentation - DC
) pour alimenter le contrôleur
ac
, déterminez le nombre
ac
ac
AC
Masse électrique du système
Uniquement au transformateur
24 VDC
Masse électrique du système
Uniquement à l'alimentation
www.distech-controls.eu
3/12
