Manuel d'instructions extracteur vertical motorisé Spider
Le système rotatif du disque de glissement est déterminé par un minuteur qui lui permet d'inverser le
sens: ce temps du rotation peut être modifi é par le ciblage des microinterrupteurs présents dans le
panneau de contrôle comme indiqué dans le dessin suivant.
Le temps de rotation du disque de glissement doit être ajusté en fonction de la densité du combustible:
le réglage correct permet au Spider de ne pas trop s'immerger dans le cumul et empêche au fl exible
de s'enrouler excessivement. Pour apporter une éventuelle modifi cation au temps de rotation du pied
attribué de ligue procédez comme indiqué sur la fi gure 1 et sur le tableau ci-dessous, pas avant de
débrancher l'alimentation électrique du panneau de contrôle.
TABLEAU 1
Temps rotation horaire/anti-horaire = 15 seconds
Temps rotation horaire/anti-horaire = 30 seconds
Temps rotation horaire/anti-horaire = 45 seconds *
Temps rotation horaire/anti-horaire = 60 seconds
Temps rotation horaire/anti-horaire = 75 seconds
Temps rotation horaire/anti-horaire = 120 seconds
Temps rotation horaire/anti-horaire = 150 seconds
*
•
Le temps posté de l'usine est de 45" pour chaque sens de rotation.
14

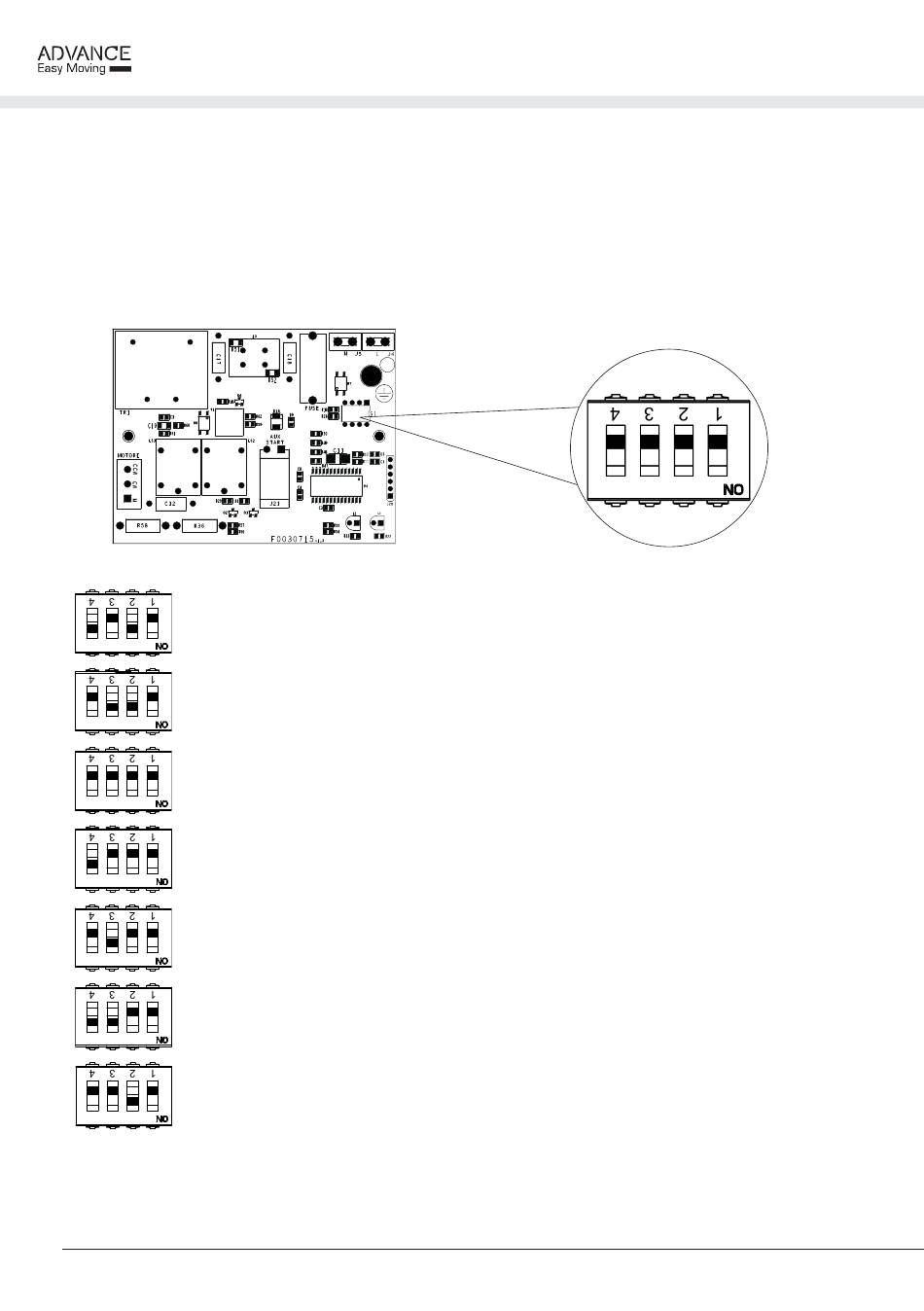

Figure 1
Réglage de ligue 45
Réglage de ligue 45
seconds
d
03/10/17 Rev:1.0.4
