Fixation murale
Le support supérieur doit être fixé à la paroi de la fosse ou sur le sol à côté de la
fosse.
Le support inférieur doit être fixé à la paroi de la fosse, à la hauteur du tube d'acier
boulonné sur le bâti principal.
2010-9039-002
03-2014
Mise en garde!
La fixation murale doit être fixée à un mur de béton mesurant au moins 6
po (15 cm) d'épaisseur. Les boulons d'ancrage doivent se trouver à une
distance minimale de 4 po (10 cm) du rebord du mur.

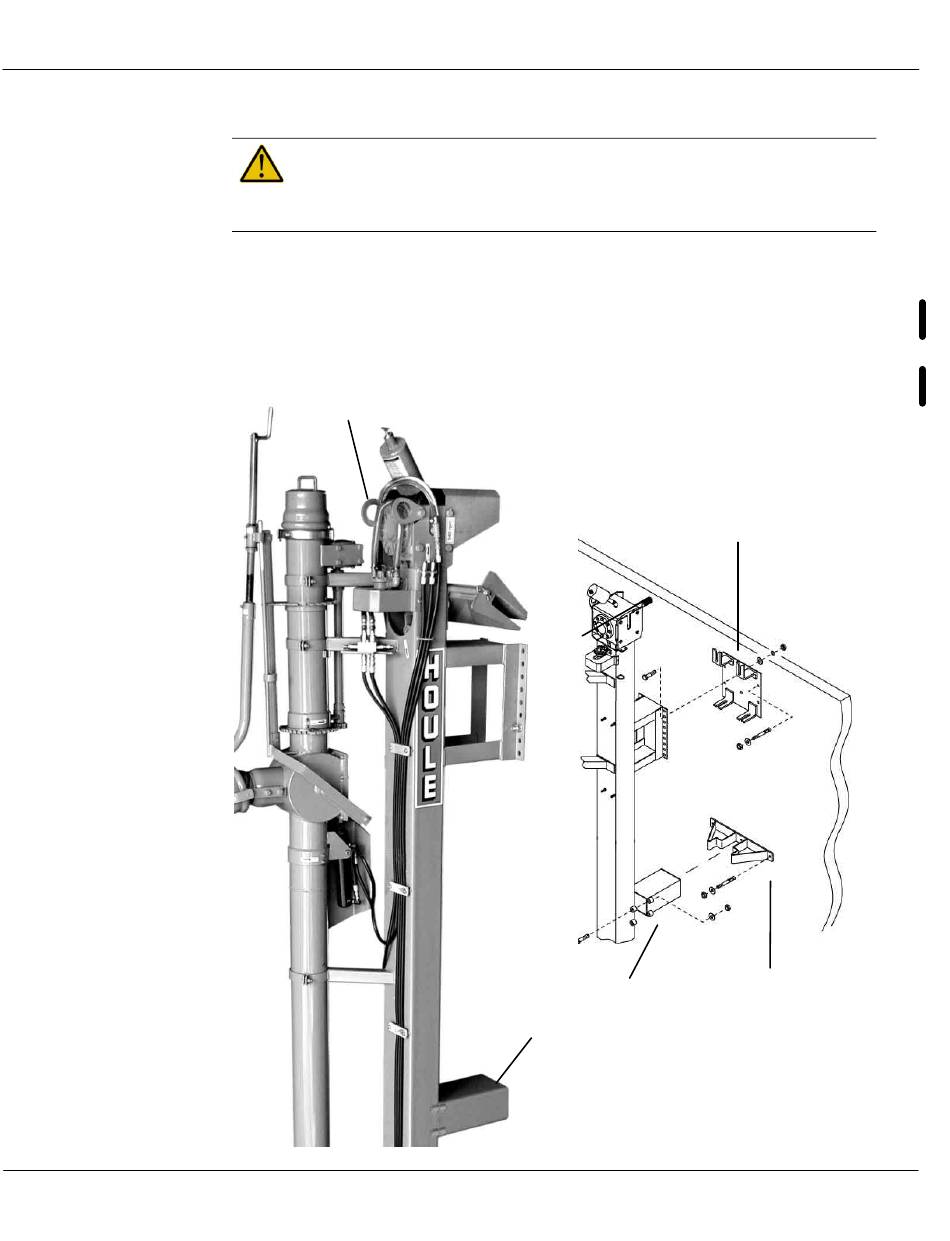

Anneau de levage
Tube à boulonné au bâti pour
la fixation murale (support
inférieur)
Installation
Assemblage de la pompe
Fixation murale
(support supérieur)
Fixation murale
(support inférieur)
