I N S T R U C T I O N S D ' I N S TA L L AT I O N
CONNEXIONS
Le périphérique Pixel Amp 200 peut être utilisé pour augmenter le nombre de luminaires Pixel
Wash 40IP pouvant être contrôlés avec un seul pilote.
1. Reliez les appareils en groupes, où la taille maximale de chaque groupe est de 5 appareils
par groupe lorsque le mode Hi Power est activé, ou de 8 appareils par groupe lorsque
le mode Hi Power est désactivé.
2. Reliez le port de sortie du driver à l'entrée du premier luminaire du premier groupe.
3. Reliez la sortie de la dernière unité du premier groupe à l'entrée du Pixel Amp 200.
4. Reliez la sortie du Pixel Amp 200 à l'entrée de la première unité du groupe suivant.
5. Répétez les étapes 3 et 4 jusqu'à ce que tous les groupes de projecteurs soient liés.

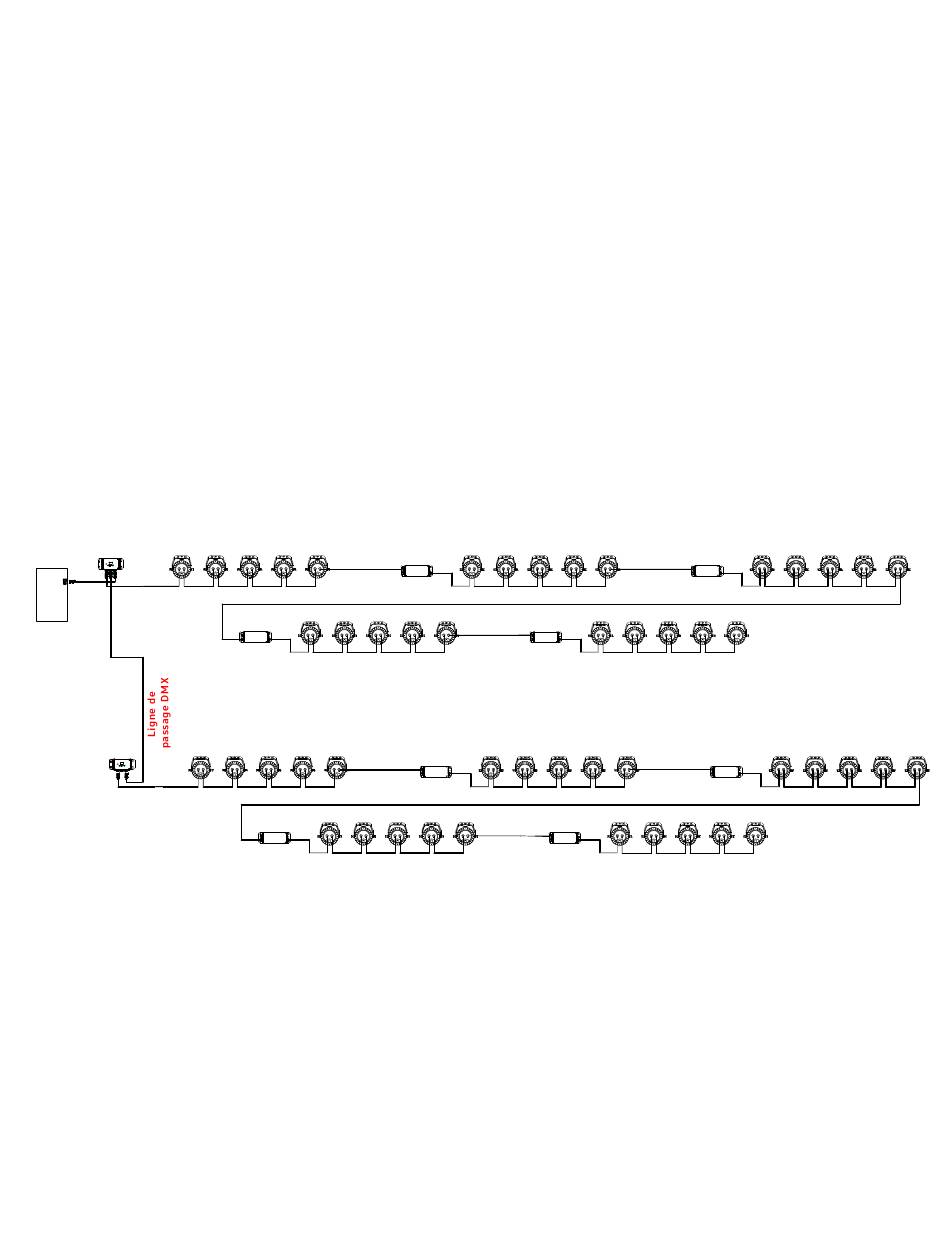

Veuillez noter que chaque pilote ne peut accueillir qu'un maximum de 5 groupes de lumi-
naires, que le mode Hi Power soit activé ou désactivé. Cela se traduit par un maximum de
25 appareils par pilote avec le mode Hi Power activé (comme indiqué ci-dessous), ou 40 appa-
reils par pilote avec le mode Hi Power désactivé. Plusieurs pilotes peuvent toujours être liés
via les ports DMX Thru.
Groupe de luminaires
Pilote 1
Régulateur
Pilote 2
Pixel Amp
Groupe de luminaires
200
Groupe de luminaires
Pixel Amp
Groupe de luminaires
200
Pixel Amp
Groupe de luminaires
200
Pixel Amp
200
Pixel Amp
Groupe de luminaires
200
Pixel Amp
200
11
Pixel Amp
Groupe de luminaires
200
Groupe de luminaires
Pixel Amp
200
Groupe de luminaires
Groupe de luminaires
