Vogel's TVM 5405 Serie Guide D'installation
Table des Matières
Liens rapides

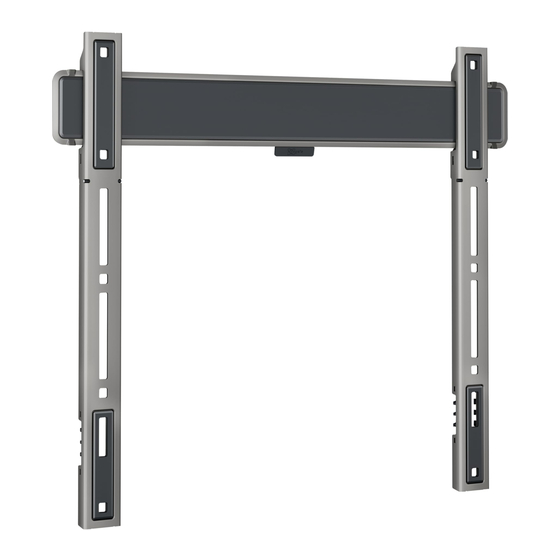

Série TVM 5405
Série TVM 5605
Guide d'installation complet
Tout ce dont vous avez besoin pour installer votre téléviseur sur le mur en toute
sécurité, en un rien de temps
Avant de commencer
...nous voulions juste vous remercier d'avoir choisi Vogel's. Un choix judicieux.
Et vous faites déjà un autre choix intelligent - en lisant le manuel ! Continuez à lire pour tout savoir sur
l'installation sûre et efficace et sur la façon d'utiliser votre nouveau support mural.
TVM 5405/5605 Series - French
1
Table des Matières
Manuels Connexes pour Vogel's TVM 5405 Serie
Sommaire des Matières pour Vogel's TVM 5405 Serie
- Page 1 Série TVM 5405 Série TVM 5605 Guide d’installation complet Tout ce dont vous avez besoin pour installer votre téléviseur sur le mur en toute sécurité, en un rien de temps Avant de commencer ...nous voulions juste vous remercier d’avoir choisi Vogel’s. Un choix judicieux. Et vous faites déjà...
-
Page 2: Prenez Soin De Vous
Ne prenez pas de risques... Lisez tout Vogel's recommande que le montage et/ou l'installation de ce produit soient effectués par un expert dûment qualifié. Vogel's ne peut être tenu responsable d'aucune blessure et/ou de dommages causés par une installation incorrecte. - Page 3 Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire ! Qu'y a-t-il dans votre boîte ? Il manque quelque chose ? Assurez-vous que rien ne manque dans votre emballage : A. Support mural C. Bandes interface D. Instructions de sécurité E. Boulons pour les bandes de fixation sur les téléviseurs (voir le contenu ci-dessous) F.
- Page 4 Contenu du kit de fixation pour téléviseur : 4 boulons M6*12 mm 4 boulons M6*25 mm 4 boulons M6*35 mm 4 boulons M8*12 mm 4 boulons M8*25 mm 4 boulons M8*45 mm 4 rondelles M6 8 entretoises 10 mm 4 entretoise 5 mm Vous n'avez pas besoin de toutes les fixations pour monter votre téléviseur. Conservez le reste pour un usage ultérieur ou autre ! Vos outils sont prêts ? Ne commencez pas sans tous les outils nécessaires :...
-
Page 5: Assurez Votre Sécurité
Foret 5 mm ou 13/64" béton / brique (pour murs en béton / brique uniquement) Foret 5 mm ou 13/64" bois (pour murs en bois uniquement) Détecteur de métaux Clé à douille Crayon Clé Allen M4 (4 mm) Assurez votre sécurité Qui se soucie d'avoir l'air cool ? Portez toujours un équipement de protection individuelle : Protection des yeux Protection auditive Chaussures de sécurité... - Page 6 Ⓒ. Il vous manque des boulons ? Ou en avez-vous besoin d'autres ? L'équipe sympathique de Vogel's Consumer Care vous attend pour vous aider : vogels.com/contact Veillez à ce que les boulons et les entretoises soient correctement positionnés. TVM 5405/5605 Series - French...
- Page 7 Reportez-vous au manuel d’utilisation de votre téléviseur pour connaître le matériel de montage approprié. TVM 5405/5605 Series - French...
-
Page 8: Mur De Béton / Brique
Étape 2 : Fixer le support mural au mur Connaissez-vous bien vos murs ? Les matériaux dont ils sont faits importe plus que vous ne le pensez... Mur de béton / brique Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou. - Page 9 A quelle profondeur faut-il percer ? Vérifiez la longueur de la vis (et non du de la cheville !) pour trouver la bonne profondeur – cela évite de casser les choses. 5. Fixez le support mural Ⓐ au mur avec les vis Ⓗ, les rondelles Ⓙ et les chevilles Ⓘ. Utilisez le niveau à...
- Page 10 6. Cliquez sur le cache Ⓚ pour le mettre en place. C'est simple ! TVM 5405/5605 Series - French...
-
Page 11: Mur En Bois Avec Des Poteaux
Mur en bois avec des poteaux Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou. 1. Ne vous contentez pas de deviner ! Utilisez toujours un détecteur de poteaux pour déterminer la position des poteaux. - Page 12 Ne détruisez pas vos murs ! Le support mural doit toujours être fixé aux montants. 3. Marquez les trous de perçage. 4. Maintenant, la partie amusante... le perçage des trous. TVM 5405/5605 Series - French...
- Page 13 5. Fixez le support mural Ⓐ au mur en bois à l'aide des vis Ⓗ et des rondelles Ⓙ. Utilisez le niveau à bulle pour niveler le support mural . Veillez à insérer d'abord la vis centrale dans le mur. Lubrifier les vis pour faciliter le vissage.
-
Page 14: Étape 3 : Fixer Le Téléviseur Au Support Mural
Étape 3 : Fixer le téléviseur au support mural 1. Soulevez avec précaution et fixez le téléviseur au support mural Ⓐ. 2. Lorsque vous entendez un clic distinct (Auto-ClickLoc™ Safety System), vous savez que votre téléviseur est bien en place. Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire ! Vous avez terminé ! Profitez de votre téléviseur ! TVM 5405/5605 Series - French... -
Page 15: Caractéristiques Pratiques
Caractéristiques pratiques Vous avez un problème de câble ? Vous avez besoin d'inspiration pour cacher et guider vos câbles ou pour placer d'autres accessoires du téléviseur ? Consultez notre site web vogels.com ! Démonter votre téléviseur 1. Débranchez les câbles de votre téléviseur. 2. - Page 16 Là encore, soulever votre téléviseur est un travail pour deux personnes. Demandez toujours de l'aide. Dites-nous ce que vous ressentez ! Votre opinion compte plus que vous ne le pensez. Elle nous aide à fabriquer de meilleurs produits et à aider d’autres clients à faire des choix éclairés. Faites-nous part de vos commentaires et inscrivez-vous pour gagner des produits Vogel’s ! Il suffit de visiter le site vogels.com/review pour partager ou consultez les conditions générales.
-
Page 17: Dépannage Simple
Dépannage simple Vous avez trouvé un problème que vous ne pouvez pas résoudre ? Pas de panique... essayez ça ! Problème Cause Solution « Il me reste Non, vous l'avez très bien Ne gaspillez pas les autres boulons, beaucoup de fait ! Vous n'avez besoin gardez-les ! boulons, c’est que de 4 boulons pour... -
Page 18: Foire Aux Questions
Quels que soient vos besoins, il vous suffit de mon téléviseur (un kit de service) ? contacter votre revendeur Vogel's local ou Vogel's. Cliquez ici pour contacter le service client Vogel's. Où puis-je trouver des vidéos d'installation ? Cliquez ou touchez le bouton sur la première page de ce manuel. - Page 19 Qu'est-ce que VESA ? VESA est un modèle standard de trous de fixation à l'arrière d'un téléviseur qui permet d'installer facilement de nombreux supports muraux TV standard sur votre téléviseur. Passez au vert ! Nous nous soucions de la planète. Si vous vous débarrassez de l’emballage ou du support mural TV lui- même, rendez-vous dans votre centre de recyclage local ou contactez votre mairie.
-
Page 20: Garantie
Merci encore d’avoir choisi Vogel’s ! Comme tous les produits que nous fabriquons, votre nouvel achat est fait de matériaux durables et repose sur une conception minutieuse. C'est pourquoi Vogel's vous offre une garantie de 10 ans pour les défauts de matériaux et de fabrication.
