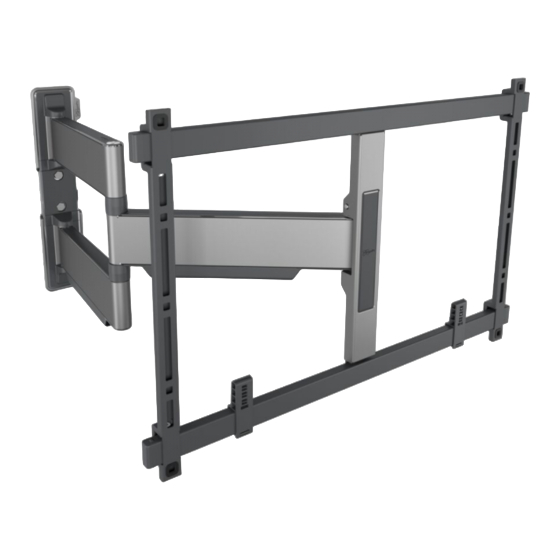

Série TVM 5440
Série TVM 5640
Série TVM 5840
Guide d'installation complet
Tout ce dont vous avez besoin pour installer votre téléviseur sur le mur en toute
sécurité, en un rien de temps
Avant de commencer
...nous voulions juste vous remercier d'avoir choisi Vogel's. Un choix judicieux.
Et vous faites déjà un autre choix intelligent - en lisant le manuel ! Continuez à lire pour tout savoir sur
l'installation sûre et efficace et sur la façon d'utiliser votre nouveau support mural.
TVM 5445/5645/5845 Series - French
