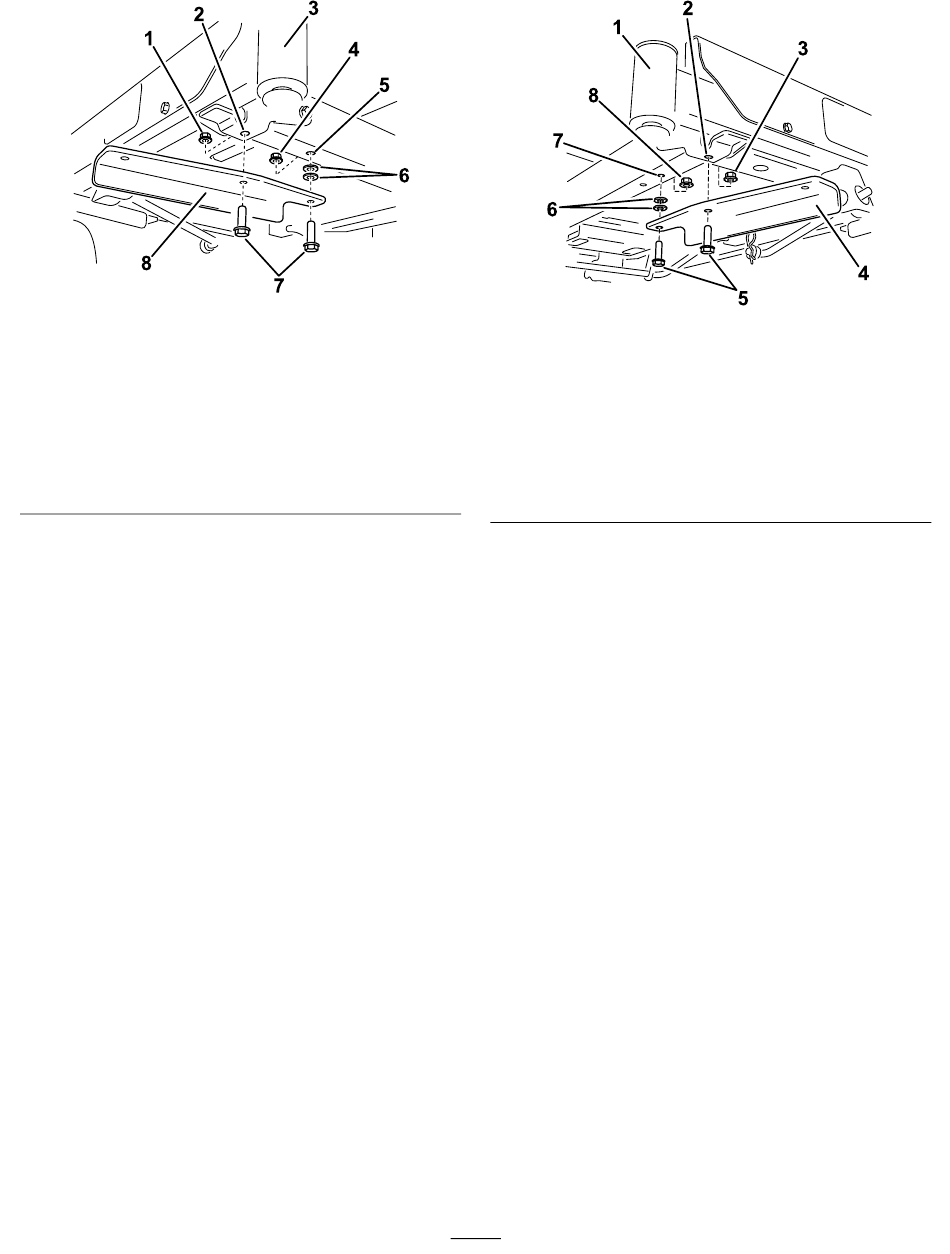

Figure 5
1. Contre-écrou (⅜") existant 5. Trou existant dans le cadre
2. Trou avant gauche
3. Roue pivotante avant
gauche (fourche et roue
non représentées pour
plus de clarté)
4. Contre-écrou (⅜") dans
les pièces détachées
5.
Sur le côté droit de la machine, montez le
support de masse droit comme suit :
•
Machines sans pédale d'aide au levage :
fixez le support avec 2 boulons (⅜" x 1¼"), 2
rondelles et 2 contre-écrous (⅜")
Remarque:
Utilisez un contre-écrou pris
dans les pièces détachées et l'un de ceux
que vous avez retirés précédemment.
g354523
6. Rondelle
7. Boulon (⅜" x 1¼")
8. Support de montage
gauche
(Figure
1. Roue pivotante avant
droite (fourche et roue non
représentées pour plus de
clarté)
2. Trou avant droit
3. Contre-écrou (⅜") existant 7. Trou existant dans le cadre
4. Support de montage droit
Remarque:
sur les machines équipée d'une pédale
d'aide au levage.
•
Pour les machines avec pédale d'aide
6).
au relevage, retirez les fixations avant du
support de pédale et fixez le support à l'aide
de 2 boulons et 2 contre-écrous
Remarque:
dans les pièces détachées et l'un de ceux
que vous avez retirés précédemment.
8
Figure 6
5. Boulon (⅜" x 1¼")
6. Rondelle
8. Contre-écrou (⅜") dans
les pièces détachées
Les rondelles ne servent pas
(Figure
Utilisez un contre-écrou pris
g354522
7).
