G. Installez le panneau
intérieur de doublure
dans la chambre de
combustion.
ÉTAPE QUATRE : INSTALLEZ
LE COUVERCLE EXTÉRIEUR
DE FOYER
H. Utilisez les 6 vis à tête
cylindrique fournies
pour le bord avant du
couvercle extérieur de
foyer.
Placez l'espaceur en
I.
position et fixez avec
des vis DT.
COUVERCLE DE VITRE AVANT
J.
Installez le couvercle de
vitre avant au moment
d'installer la vitre avant
de la chambre de
combustion.
K. Réinstallez le panneau
avant inférieur complet.
CHARPENTE /
DÉGAGEMENTS :
Pour l'ensemble d'installation en
coin VLBGCK, utilisez les mêmes
exigences de charpente et
dégagements que pour les
appareils MQVL 48/60/72 une
.
face

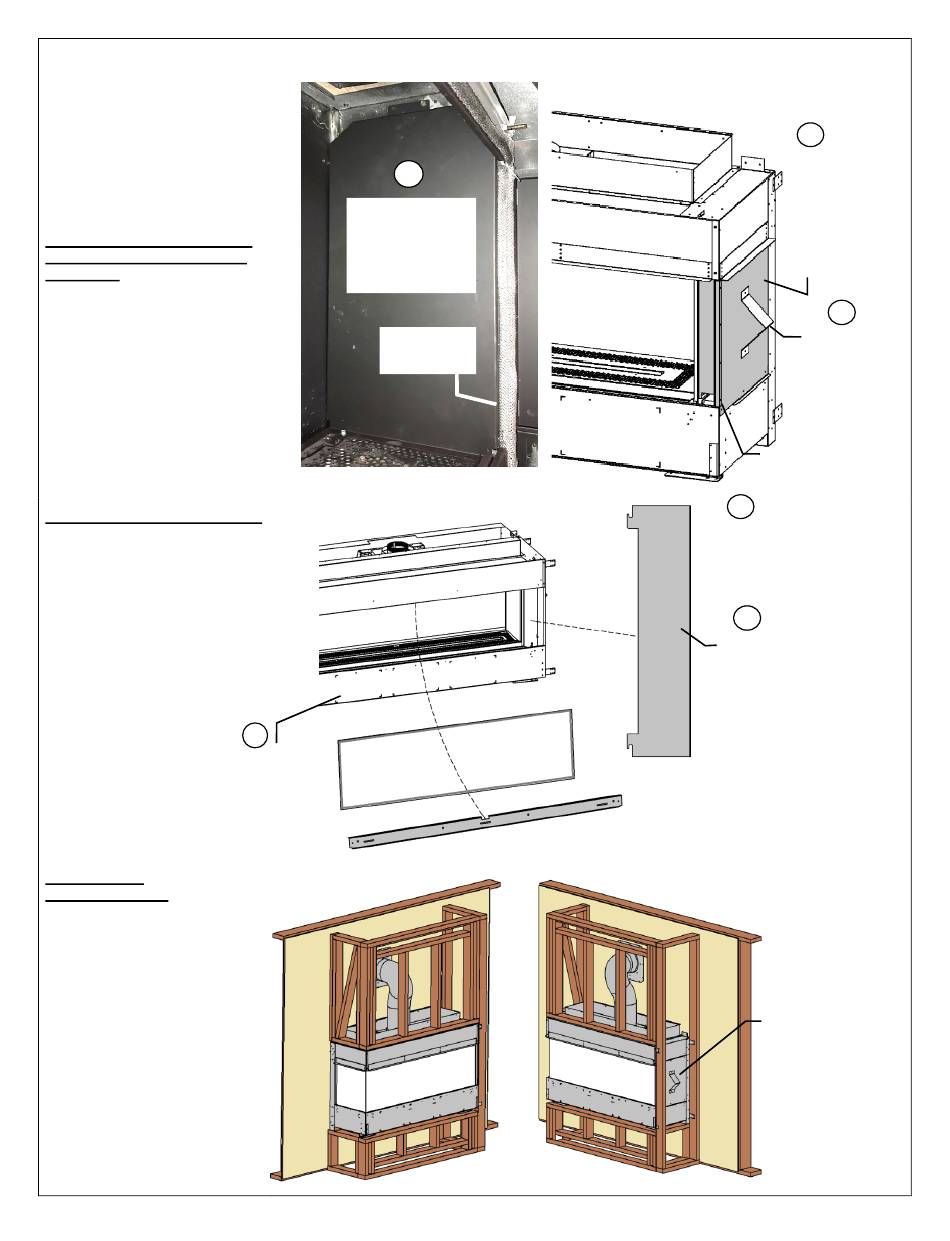

G
Installez le
panneau intérieur
de doublure dans
la chambre de
combustion
Joint de la
vitre avant
K
Réinstallez le
panneau avant
inférieur
complet
H
Utilisez 7 vis DT
pour fixer le
haut, le bas et
l'arrière du
couvercle
extérieur de
foyer
I
Placez
l'espaceur en
position et fixez
avec des vis
DT.
Utilisez 6 vis à
tête cylindrique
pour fixer
l'avant du
H
couvercle
extérieur de
foyer
J
Installez le
couvercle de
vitre avant
lorsque vous
installez la vitre
avant de la
chambre de
combustion
Le VLBGCK a
les mêmes
exigences de
charpente et
dégagements
que les foyers
MQVL48/60/72
une face
