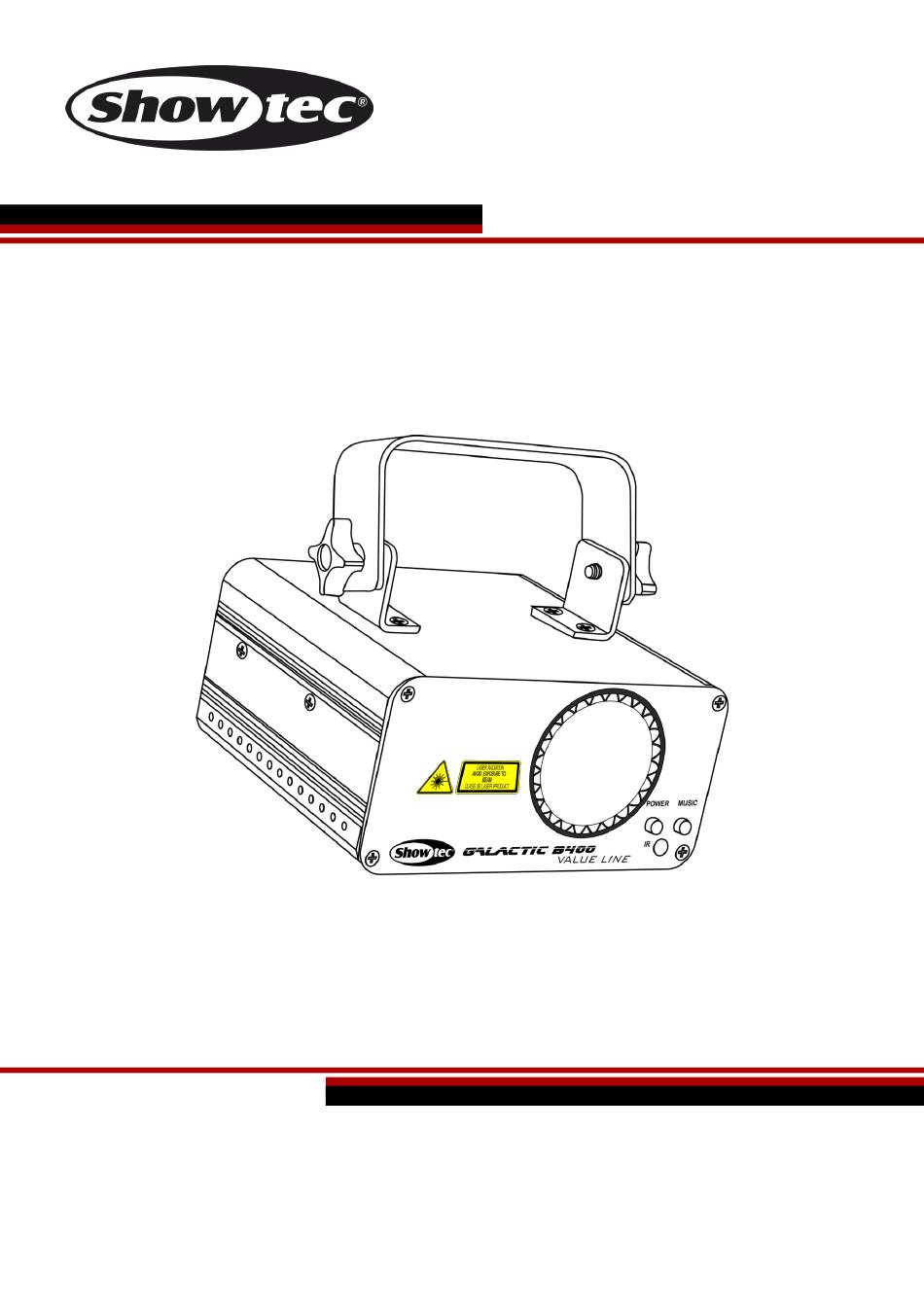

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Galactic B400 Code commande : 51334 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Galactic B400 Table des matières Avertissement ..................................2 Consignes de déballage ............................2 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Norme de sécurité pour un laser de classe 3B......................5 Fixation .................................... 7 Branchement à la prise secteur ..........................8 Instructions de renvoi ..............................
- Page 3 Conserver la boîte en carton et tous les matériaux d’emballage. S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Galactic B400 ● Cordon d’alimentation CEI (1,5 m). ●...
- Page 4 Galactic B400 Consignes de sécurité Toute personne impliquée dans l’installation, le fonctionnement et l’entretien de cet appareil doit : ● être qualifiée ; ● suivre les consignes de ce manuel. Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé...
- Page 5 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 6 Galactic B400 ● GARANTIE : d’un (1) an à compter de la date d’achat.4 Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
- Page 7 Galactic B400 Sécurité laser et informations relatives à la conformité Le Galactic est fabriqué en conformité avec la norme IEC 60825-1 et avec les normes de la Food and Drug Administration (FDA) des États-Unis détaillées dans le document 21 CFR 1040 et dans les avis ultérieurs.
- Page 8 Galactic B400 Selon les règlements de la FDA, vous devez utiliser cet appareil de la manière décrite dans le schéma de gauche. Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité.
- Page 9 Galactic B400 Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. Veillez à toujours connecter le câble de la bonne couleur au bon endroit. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE...
- Page 10 Galactic B400 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).
- Page 11 Galactic B400 Description de l’appareil Caractéristiques Le Showtec Galactic FS B400 est un laser avec une grande puissance en sortie et des effets d’excellente qualité. ● En utilisant plusieurs unités ensemble, vous pourrez créer un très bon spectacle lumineux à un prix abordable.
- Page 12 Galactic B400 Présentation Schéma 1 01) Support de montage avec vis d’inclinaison 02) Témoin LED d’alimentation (rouge) 03) Lentille laser 04) Télécommande infrarouge 05) Témoin LED de contrôle sonore (bleu) Panneau arrière Schéma 2 06) Sortie du connecteur de signal DMX 3 broches 07) Interrupteur d’alimentation ON/OFF...
- Page 13 Galactic B400 Installation Retirez tout le matériel d’emballage du Galactic. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance.
- Page 14 Galactic B400 Exclusion de responsabilité Vous devez savoir que dans certains pays il existe des normes régissant l’utilisation des appareils lasers. Nous vous recommandons donc fortement de vérifier les lois nationales auprès des autorités. Nous déclinons toute responsabilité en cas d’écarts, de changements ou d’adaptations éventuels concernant l’usage licite des appareils lasers.
- Page 15 Galactic B400 Plusieurs Galactic (contrôle maître/esclave) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).
- Page 16 Galactic B400 Plusieurs Galactic (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).
- Page 17 Câble DAP Audio DMX Terminator à 3 broches Code commande FLA42. ● Câble DAP Audio DMX Terminator à 5 broches Code commande FLA43. Le Galactic B400 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code commande : 51334...
- Page 18 Galactic B400 Panneau de commande Écran LED Bouton FUNC C) Bouton UP Bouton DOWN Bouton ENTER Schéma 5 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle.
- Page 19 Galactic B400 Vue d’ensemble Le Galactic B400 affiche le numéro de sa version uniquement au démarrage ! Options du menu principal Programme de fonctionnement automatique/contrôle sonore Sensibilité au son Adresses DMX Mode esclave Contrôle par télécommande Mode test Vous pouvez modifier seulement certains réglages lorsque l’affichage clignote.
- Page 20 Galactic B400 1. Programme de fonctionnement automatique/contrôle sonore Ce menu vous permet de faire démarrer les programmes automatiques intégrés ou ceux de contrôle sonore. 01) Appuyez sur le bouton FUNC jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour confirmer.
- Page 21 Galactic B400 Télécommande Bouton Fonction Description On/Off Appuyez sur le bouton ON/OFF pendant 2 secondes pour activer les différents modes, à l’exception du mode esclave. Mode programme Appuyez sur le bouton pour activer le mode programme automatique automatique. Mode de contrôle sonore Appuyez sur le bouton pour activer le programme de contrôle sonore.
- Page 22 Galactic B400 Canaux DMX 8 canaux Canal 1 – programmes automatiques 0-63 Laser éteint 64-127 Programme automatique 128-191 Programme sonore 192-255 Canal 2 – 32 motifs (le canal 1 doit être réglé sur une valeur comprise entre 192 et 255 0-255 32 motifs individuels (pour connaître leurs valeurs exactes, consultez la page 22)
- Page 23 Galactic B400 Motifs Code commande : 51334...
- Page 24 Galactic B400 Maintenance Le Showtec Galactic ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Nettoyez le verre frontal avec un nettoyant vitres et un chiffon doux.
- Page 25 : à l’alimentation, au laser ou au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) Le laser. Rapportez le Galactic à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 23 pour remplacer le fusible.
- Page 26 Galactic B400 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse ● Vérifiez que l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas ●...
- Page 27 Galactic B400 Spécifications du produit Modèle : Galactic B400 Tension d’entrée : 100-240 V C.A., 50/60 Hz Alimentation continue : 17 W Fusible : T1A/250 V Dimensions : 145 x 160 x 155 mm (I x L x H) (support inclus)
- Page 28 Galactic B400 Dimensions Code commande : 51334...
- Page 29 Galactic B400 Remarques Code commande : 51334...
- Page 30 ©2018 Showtec...
