BRANCHEMENTS ÉLECTRIQUES ALIMENTATION ET SÉCURITÉS
2.3
Connectez l'alimentation électrique au bornier de l'humidificateur en amenant la tension
230Vaux bornes R et N pour les modèles monophasés ou la tension 400V avec neutre aux
bornes RST et N pour les modèles triphasés.
Il est impératif de brancher la borne marquée par la couleur jaune / verte et par le sigle PE à
l'installation de mise à la terre du réseau d'alimentation électrique. Si nécessaire, vérifiez l'efficacité
de la terre.
Laissez le cavalier dans les bornes 60 et 61 bornier ou remplacez-le, si nécessaire, avec un contact
normalement fermé d'urgence.
Les bornes 62 et 63 du bornier sont conçues pour l'alimentation de la tête de ventilation, en cas
d'installation de la tête consultez le manuel de l'utilisateur qui l'accompagne.
2.3
L'humidificateur offre huit modes de fonctionnement différents qui peuvent être définis par la
variable de logiciel S9 décrite au chapitre 3.5 et les connexions électriques spécifiques.
Il est également nécessaire d'avoir l'activation à l'entrée numérique In1 bornes 24 et 25 sur la carte à
microprocesseur Master HUM2 pour tous les modalités de fonctionnement (activation = contact
fermé entre les bornes 24 et 25). Voir les paramètres In1, In2 et In3 pour toutes les activations
possibles. En l'absence de l'activation, l'affichage alterne le message OFF à la visualisation normale.
Voici les liens spécifiques pour chaque mode de fonctionnement.
Dans le cas où vous souhaitez connecter l'humidificateur à des sondes d'humidité non
fournis par PEGO srl, veuillez consulter le centre d'assistance pour vérifier la
compatibilité matérielle de la sonde avec l'humidificateur.

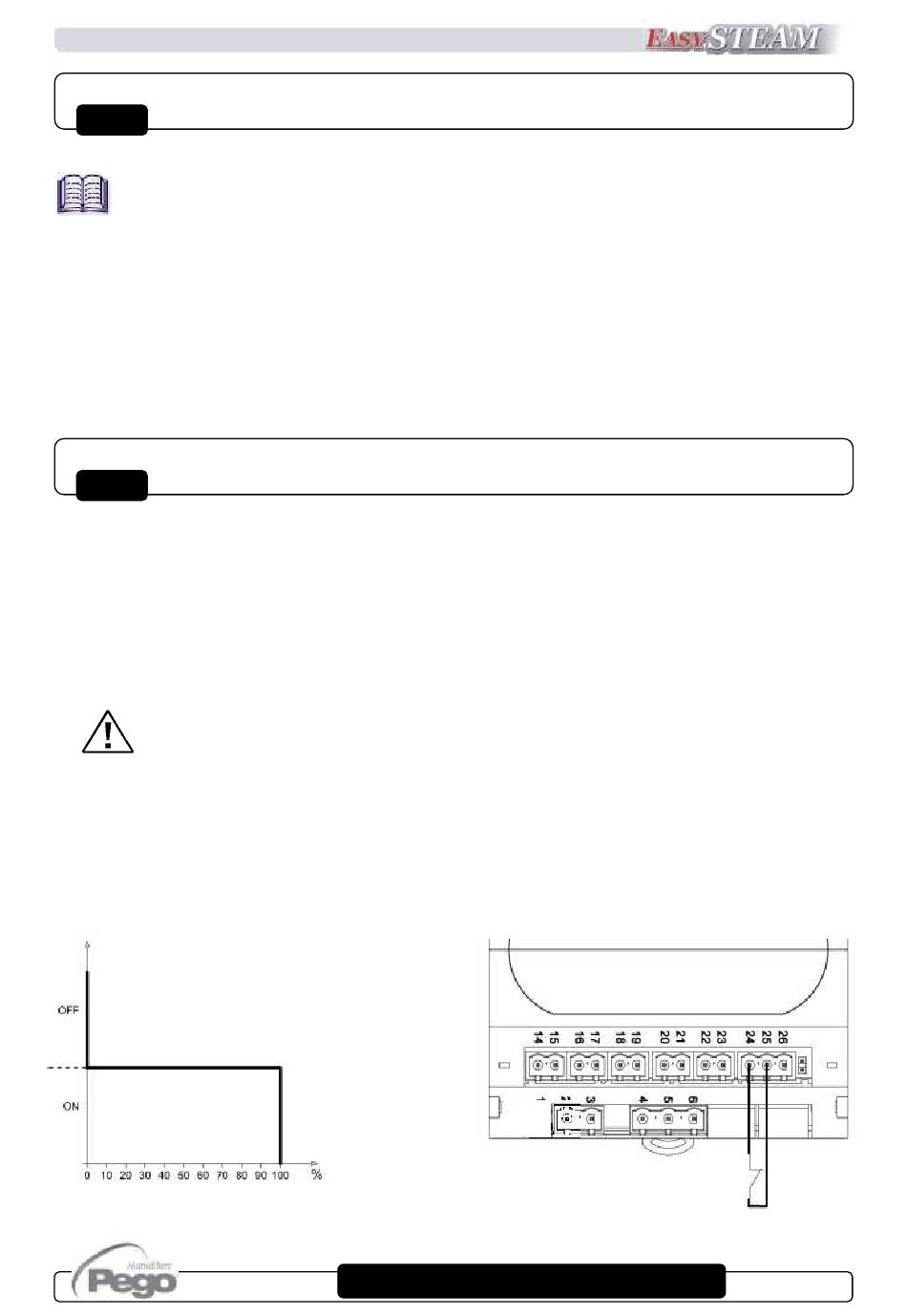

- [S9=0] Fonctionnement ON/OFF :
Ce type de fonctionnement prévoit la production de vapeur en 2 modalités seulement : absence
totale de production ou production au régime maximum. L'autorisation est généralement assurée
par un contact sec provenant d'un panneau électrique qui à son tour, est contrôlé par un
hygrostat. Définissez la variable de deuxième niveau S9=0 et connectez l'autorisation aux
bornes 24 et 25 de la carte Master HUM2 (activation présente avec contact fermé).
Signal
ON-OFF
Demande de production de
vapeur
Rév. 01-18
HUMIDIFICATEUR SÉRIE ES
CONNECTIONS DES SIGNAUX DE COMMANDE
ET DES CAPTEURS DE SÉRIE ES OEM
MANUEL D'UTILISATION
Activation
Page 19
