3

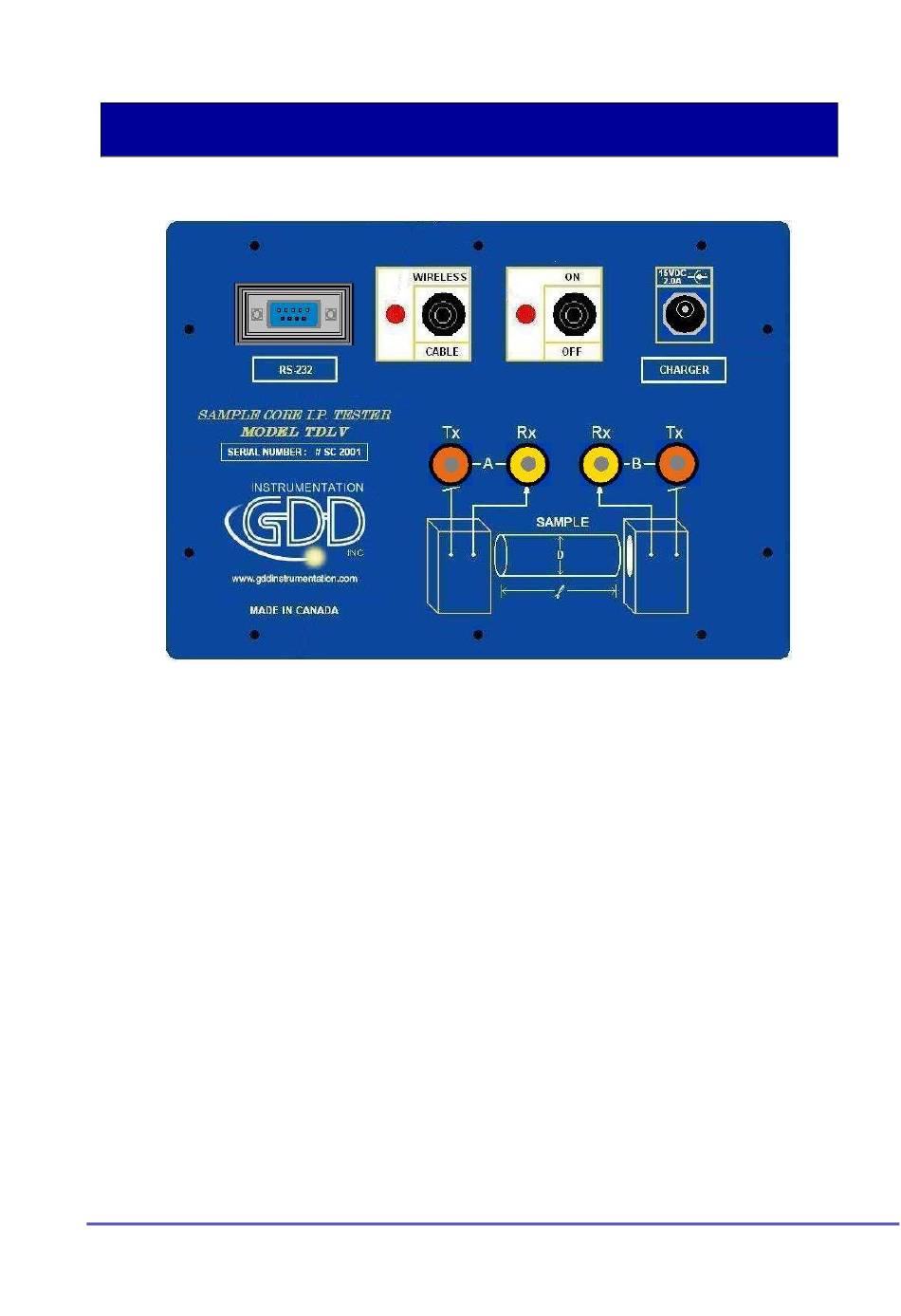

Composantes du testeur SCIP
Les composantes du testeur SCIP sont décrites dans cette section:
A
A- Connecteur RS-232 – port de communication série de 9 positions
Ce connecteur est utilisé pour relier le câble RS-232 entre l'appareil Android et le testeur
SCIP.
B- Commutateur CABLE/WIRELESS
Ce commutateur est utilisé pour sélectionner le mode de communication avec câble (RS-
232) sans câble (Bluetooth) entre l'appareil Android et le testeur SCIP. La lumière rouge
indique le mode de communication sans câble.
C- Commutateur ON/OFF
Ce commutateur est utilisé pour allumer le testeur SCIP. La lumière rouge indique que
l'appareil est en marche.
D- Connecteur CHARGER
Ce connecteur est utilisé pour charger la batterie du testeur SCIP à l'aide du bloc
d'alimentation mural ou à alimenter le SCIP lorsque sa batterie est à un niveau trop bas.
E- Bornes de TX
Électrodes de transmission.
F- Bornes de RX
Électrodes de réception.
Instrumentation GDD Inc.
B
C
E
F
2020-09-29
D
Page 6
