Installation
1. Connectez les accessoires tels que la sonde de température. Le connecteur à 2 broches du câble du capteur
de température se connecte au port du capteur de température sur le chargeur. Connectez l'autre extrémité
avec une borne à œillet à la borne négative de la batterie pour mesurer la température de la batterie.
2. Veuillez retirer le couvercle du terminal avant d'installer les fils
3. Connecter les câbles de charge (le cas échéant) au chargeur en respectant la polarité indiquée par les
symboles sur le chargeur. Pour éviter les tensions dans les câbles, connectez d'abord les câbles à la charge,
puis au régulateur de charge.
4. Connecter les câbles de la batterie au chargeur en respectant la polarité indiquée par les symboles sur le
chargeur. Veillez à ce qu'un fusible de calibre approprié soit installé sur le câble du fil positif de la batterie.
5. Connecter les câbles du réseau photovoltaïque au chargeur en respectant la polarité indiquée par les
symboles sur le chargeur.
Note : Les panneaux solaires produisent de la tension et du courant lorsqu'ils sont exposés à la lumière.
Lorsqu'ils sont connectés dans un circuit, la quantité de courant produite par les panneaux solaires est
directement proportionnelle à l'intensité lumineuse. Soyez prudent lorsque vous connectez les câbles du
réseau photovoltaïque aux bornes du chargeur. La connexion d'un fusible de valeur nominale appropriée
est facultative, mais elle renforce la sécurité du système. Un interrupteur de déconnexion peut s'avérer très
pratique s'il s'avère nécessaire de déconnecter le réseau solaire du chargeur à des fins d'entretien et de
dépannage.
6. Ajoutez le cache-borne arrière. Assurez-vous que les fils ou les bornes ne sont pas exposés après
l'installation.
7. Connecter un câble de 8 AWG avec une borne à œillet sertie à la cosse de mise à la terre du régulateur de
charge et connecter l'autre extrémité au point de mise à la terre du châssis.
8. Assurez-vous que tous les câbles sont bien fixés aux bornes du chargeur. Si un interrupteur est présent entre
le réseau solaire et le chargeur, il faut le mettre en marche pour alimenter le régulateur de charge.
Observez les indications de fonctionnement comme les LED, les icônes sur l'écran LCD ou les paramètres sur
l'application Bluetooth pour plus de renseignements.

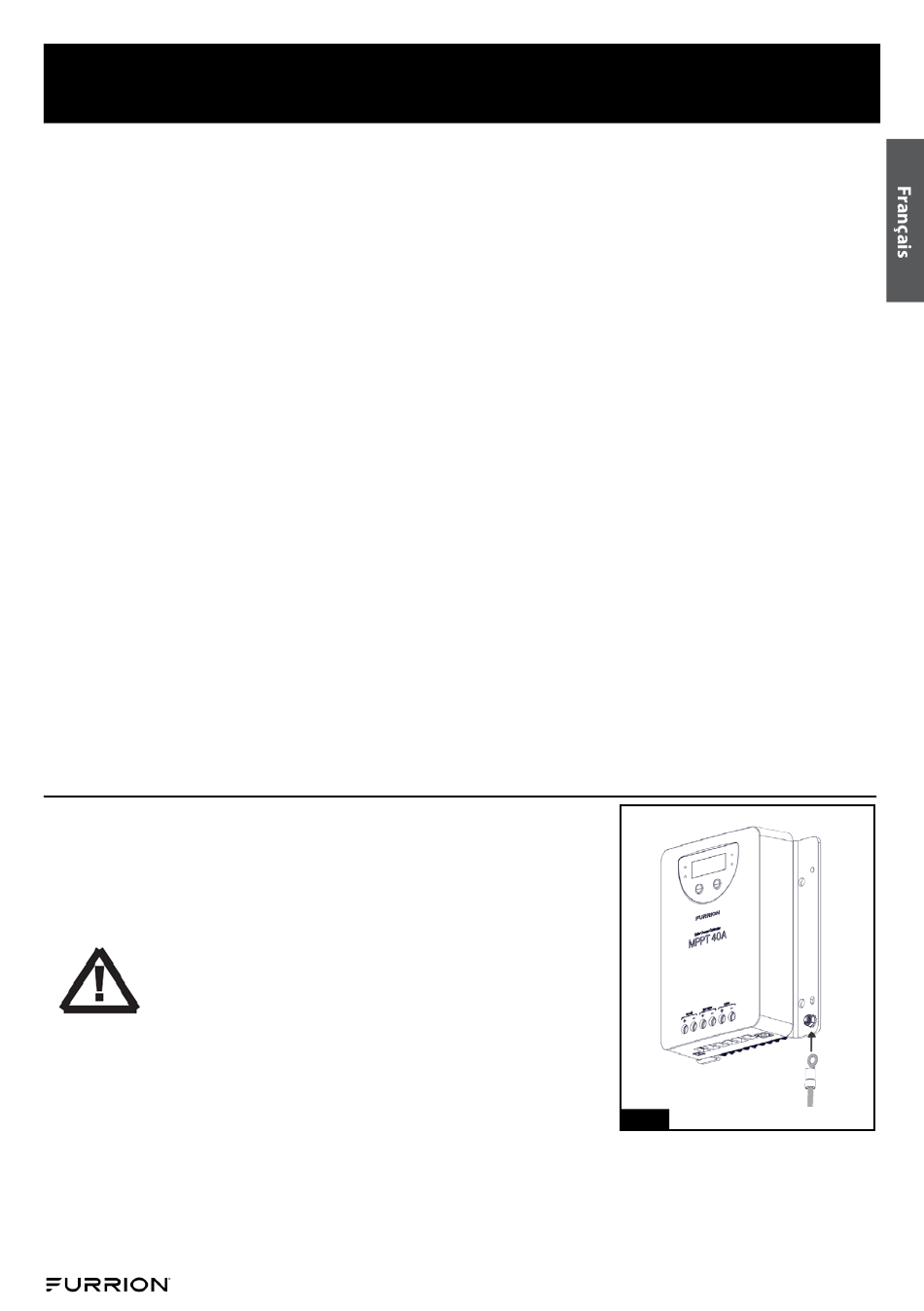

Mise à la terre
Les régulateurs de charge 40 A et 60 A sont équipés d'une cosse de
mise à la terre de taille M6 sur le côté du dissipateur thermique. Il est
recommandé d'utiliser un conducteur de 8 AWG avec une borne à œillet
pour la mise à la terre du contrôleur au châssis du véhicule au cas où une
mise à la terre serait nécessaire.
PRUDENCE : Pour les systèmes à négatif commun, tels
que les véhicules récréatifs, il est recommandé d'utiliser
un régulateur de type négatif commun.
- 14 -
Fig. 10
Fig. 10
CCD-0007727 Rév. : 06-01-23
