1. Généralités
1.1 Description sommaire
Le système de contrôle RDS des semoirs
RABE «ARTEMIS II» vous permet une
adaptation optimale et variable de votre
semoir RABE aux semences et aux
conditions de semis ainsi qu'un contrôle
précis et flexible de l'ensemencement.
ARTEMIS est un système de contrôle
à programmation entièrement libre
comprenant sur le semoir une unité de
traitement et une unité de puissance (4/
2), (4/3) et sur le tracteur, une console de

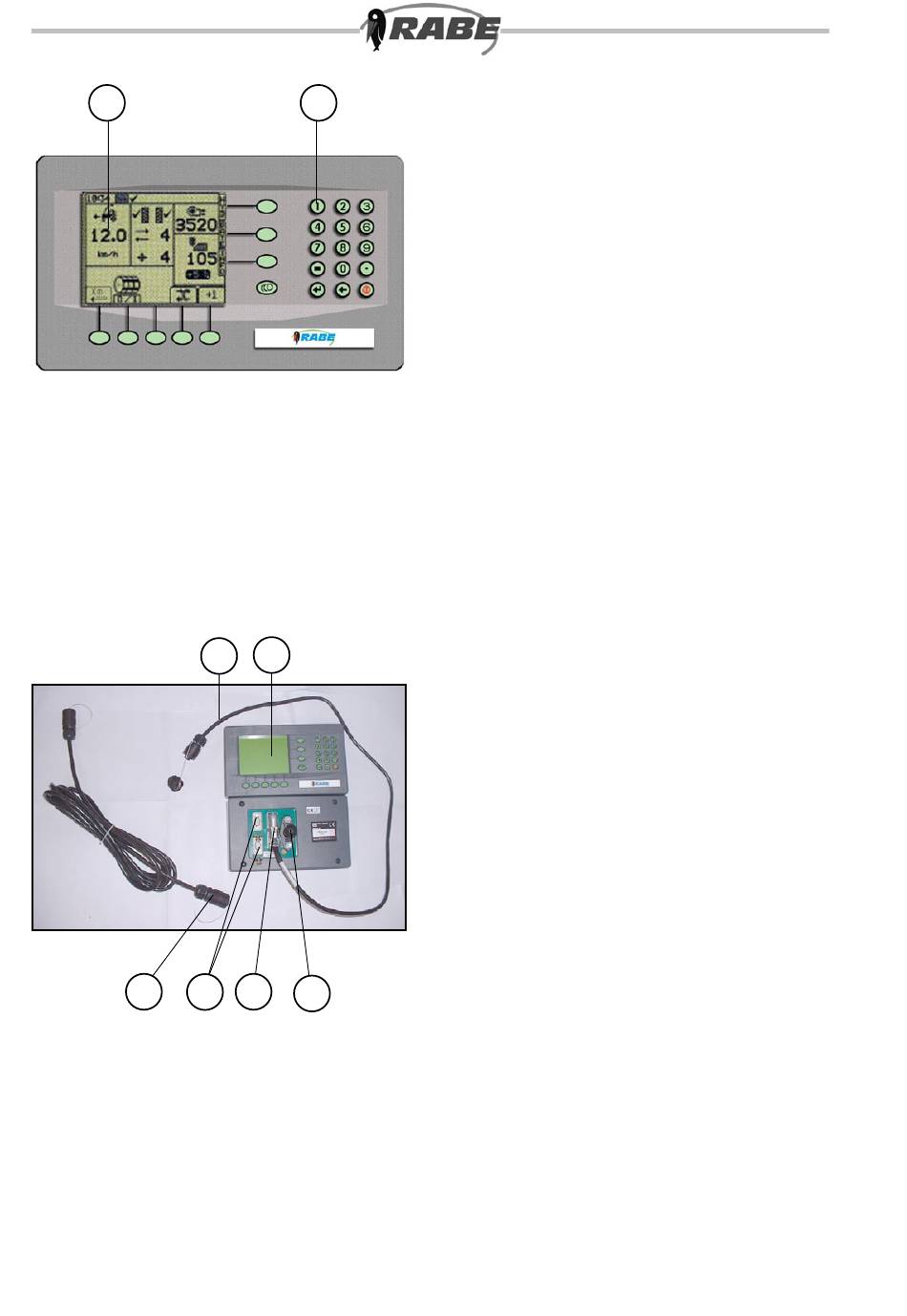

commande amovible (fig.1) équipée d'un
écran graphique (1/1) bien lisible et d'un
clavier intégré (1/2).
1
L'échange des informations se fait par un
bus CAN intégré à extension flexible.
ARTEMIS est équipée d´un guidage d'écran
autoexplicatif qui tolère une marge d'erreur
(menu guidé).
Ceci permet de se familiariser rapidement
avec la commande y compris sans manuel.
Il est cependant conseillé de lire
attentivement les consignes et
explications suivantes avant la
première intervention. Ceci évitera des
fautes de commande et de réglage.
La console de commande (2/1) est
munie sur la face arrière de deux axes
d'écartement M8 (2/2) qui serviront à fixer
le système de contrôle sur un pied de
support réglable dans la cabine du tracteur.
Deux interfaces 9 pôles RS-232 sont
situées sur la face arrière (2/4) pour le
raccordement de périphériques tels que
récepteur GPS, lecteur externe, câble de
transfert de données vers l'ordinateur etc.
Le raccordement 50 pôles (2/5) de la
console de commande est muni d'une courte
extrémité de câble avec fiche CA6 (2/7).
C'est à partir de ce point et au moyen du
câble CA6 fourni (2/7) que s'établit la
connexion à l'ordinateur se trouvant sur le
2
semoir.
Ce câble assure simultanément
l'alimentation en courant de la console
depuis le semoir.
1.2 Caractéristiques techniques
Tension de service
Consommation électrique (max.A)
Température de fonctionnement -5ºC...60ºC
Température d'entreposage
Classe de protection
4
+10V...+15V
6 A
-25ºC...60ºC
IP 54
