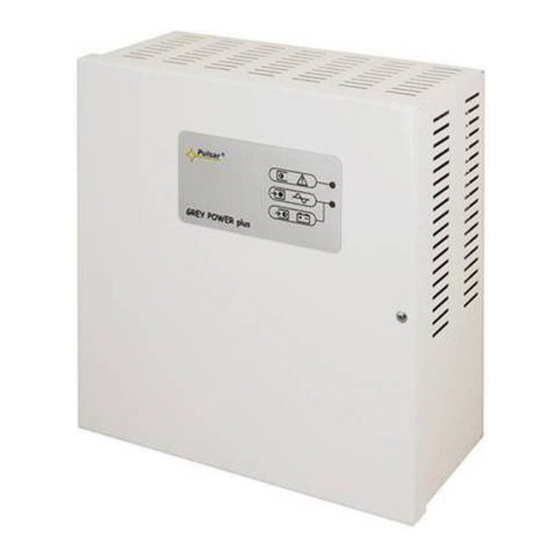

Pulsar AWZ 222 Mode D'emploi
Manuels Connexes pour Pulsar AWZ 222
Sommaire des Matières pour Pulsar AWZ 222
- Page 1 PSU-B/A-13,8V/L-2A/1/EL-TR-17Ah/MC AWZ 222 v.2.0 Alimentation secourue, linéaire Mode de montage et d'emploi ème édition: du 17.03.2009 ère remplace la 1 édition: du 01.06.2008 11092009...
-
Page 2: Table Des Matières
SOMMAIRE: 1. Notice technique. 1.1. Description générale 1.2. Principes du fonctionnement 1.3. Schéma fonctionnel 1.4. Description des éléments et connecteurs de l'alimentation 1.5. Caractéristiques techniques 2. Installation. 2.1. Exigences 2.2. Procédure d'installation 3. Signalisation du fonctionnement. 3.1. Signalisation optique 3.2. Signalisation acoustique 3.3. -
Page 3: Principes Du Fonctionnement
1.2. Principes de fonctionnement. AWZ 222 est alimentation stabilisée de haut coefficient de stabilité de la tension. La tension ~230V est baissée à l'aide d'un transformateur et ensuite elle est redressée par montage en redresseur et filtre de transfert. La tension de sortie DC est obtenue sur le stabilisateur linéaire. La tension de sortie est corrigée en fonction du mode de fonctionnement de l'alimentation (les phases de charge et d’entretien de l’accumulateur). - Page 4 1.4. Description des éléments et des connecteurs de l'alimentation (fig. 2, tableau 1, tableau 2). Tableau1. Description de l'élément [fig. 2] Signalisation acoustique ZB armature STOP bouton START bouton Z1, Z2, Z3, Z4 armatures SORTIES de l'accumulateur DIODE ROUGE signalisation optique DIODE VERTE signalisation optique CHARGE armature [10]...
- Page 5 Fig. 2 . Vue de l'alimentation.
-
Page 6: Caractéristiques Techniques
1.3. Caractéristiques techniques: - les caractéristiques électriques (Tableau 3) - le diagramme Uwy=f (Io) (fig. 3) - les caractéristiques mécaniques (Tableau 4) - la sécurité d'exploitation (Tableau 5) Tableau 3. Type d'alimentation A, degré 1 Tension d'alimentation 230V/AC (-15%/+10%) Fréquence d'alimentation 50Hz (47÷53Hz) Puissance d'alimentation P 28W max. -
Page 7: Installation
Tableau 5. Classe de protection PN-EN 60950-1:2004 I (première) Niveau de protection PN-EN 60529: 2002 (U) IP20 Résistance électrique de l'isolation: - entre le circuit d'entrée (sectoriel) et les circuits de sortie de l'alimentation (I/P- O/P) 3000 V/AC min. - entre le circuit d'entrée et le circuit de protection PE (I/P-FG) 1500 V/AC min. -
Page 8: Procédure D'installation
2.2 Procédure d'installation. 1. Avant de commencer l'installation il faut s'assurer que la tension d'alimentation 230V est débranchée. 2. Installer l'alimentation dans l'endroit choisi et brancher le câblage. 3. Sortir le coupe-circuit protégeant le circuit primaire du transformateur [15]. 4. Brancher les câbles d'alimentation ~230V aux bornes AC 230V du transformateur [14]. Brancher le fil de mise à terre à... -
Page 9: Signalisation Du Fonctionnement
Bride de serrage Serrer avec de la force Fig. 4. Fixation de l'accumulateur. 3. Signalisation du fonctionnement de l'alimentation. L'alimentation possède la signalisation optique et acoustique indiquant les états de son fonctionnement. L'état de l'alimentation peut être contrôlé à distance par deux sorties techniques. 3.1 Signalisation optique. -
Page 10: Signalisation Acoustique
Nombre de clignotemen Type de panne Cause Remarques ts LED PANNE accumulateur non chargé, accumulateur vérifier les raccordements et accumulateur non branché défaillant le coupe-circuit coupe-circuit brûlé signale une baisse de accumulateur pendant le fonctionnement à tension de l’accumulateur déchargé partir des batteries au dessous de 10V éliminer la cause,... -
Page 11: Maniement Et Exploitation
BS- absence d'alimentation 230V AC: - sortie type OC – signale l’effondrement d'alimentation • • • • 230V/AC. En état normal la sortie est ouverte et en cas d'effondrement d'alimentation elle est circuitée après le temps défini par les armatures Z1 Z2 (fig. 5). Fig.5 4. -
Page 12: Surcharge De L'accumulateur
Accumulateur 17Ah/12V: degré (8h) courant Id=1,55A QAKU = 1.25*[(Id + Iz)*Td] – formule de base QAKU - capacité de l'accumulateur [Ah] 1,25 - coefficient de baisse de capacité de la batterie dû au vieillissement Id - courant pris pendant la durée du contrôle [A] Iz - courant pris pour des besoins de l'alimentation [A] Td - temps de contrôle exigé... - Page 13 CONDITIONS GENERALES DE GARANTIE 1. Pulsar K.Bogusz Sp.j. (fabricant) accorde la garantie de deux ans sur la qualité du dispositif, à compter de la date d'achat marquée sur le justificatif d'achat). 2. En cas d'absence du justificatif d'achat au moment de déposer la réclamation une période de garantie de trois ans est prise en considération à compter de la date de fabrication du dispositif.
