Affiché en
État affiché :
Clignotant
permanence
Relais 1 actif
⓵
⓶
Relais 2 actif
Température maximale du réservoir dépassée
☼
⚠ + ☼
Arrêt d'urgence du réservoir actif
Arrêt d'urgence du capteur actif
⚠
⓵
☼
Refroidissement du capteur actif
Refroidissement du système actif
⓵
☼
⓵ + ☼
Refroidissement du réservoir actif
Refroidissement vacances activé
☼
⚠
⓵ + ☼
⚠
Refroidissement vacances actif
Limitation de température minimale du capteur active
❄
Fonction antigel activée
❄
⓵ / ⓶
Fonction antigel active
❄
☛ + ⓵
⚠
Mode manuel relais 1 ON
☛ + ⓶
Mode manuel relais 2 ON
⚠
Mode manuel relais 1 / 2 OFF
☛
⚠
Sonde défectueuse
☍
⚠
4.1
Témoins lumineux
• Les pompes clignotent lorsque le relais correspondant est actif
• Les sondes clignotent lorsque le canal d'affichage correspondant a été sélectionné
• Les sondes clignotent rapidement en cas de sonde défectueuse
• La chaudière clignote lorsque le chauffage d'appoint est actif

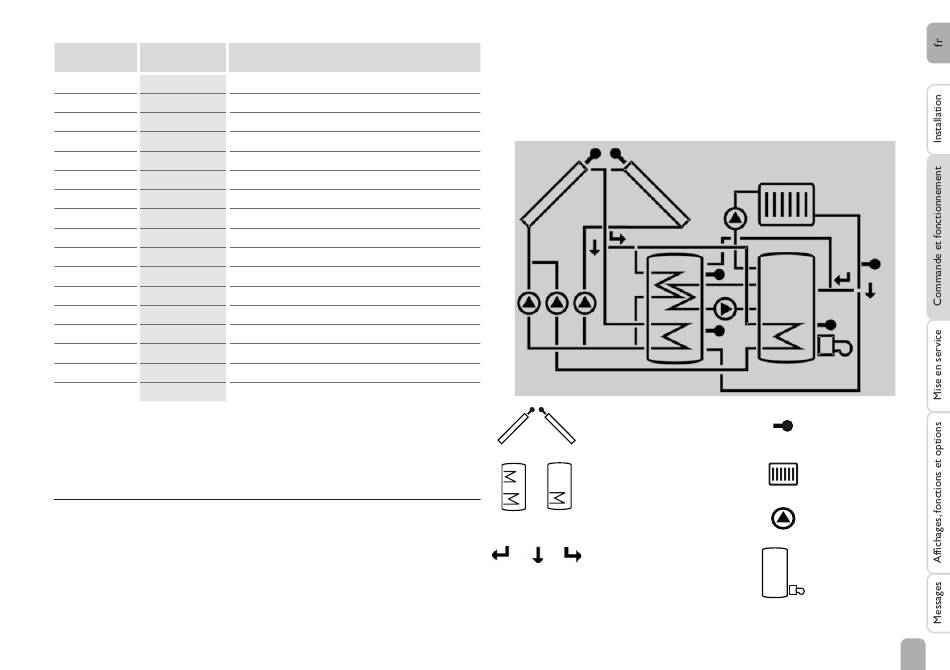

Présentation des systèmes
L'écran System-Monitoring affiche le schéma sélectionné. Celui-ci est composé de
plusieurs symboles correspondant aux différents composants du système sélection-
né. Ces symboles s'affichent de manière fixe, clignotent ou sont masqués selon l'état
de fonctionnement du système.
Capteurs
avec sonde capteur
Réservoirs avec
échangeur de chaleur
Vanne à 3 voies
seul(e) le sens du
courant / la position de
commutation de la vanne
est indiqué(e).
Sonde de
température
Circuit de
chauffage
Pompe
Chauffage
d'appoint avec
symbole de
chaudière
49
