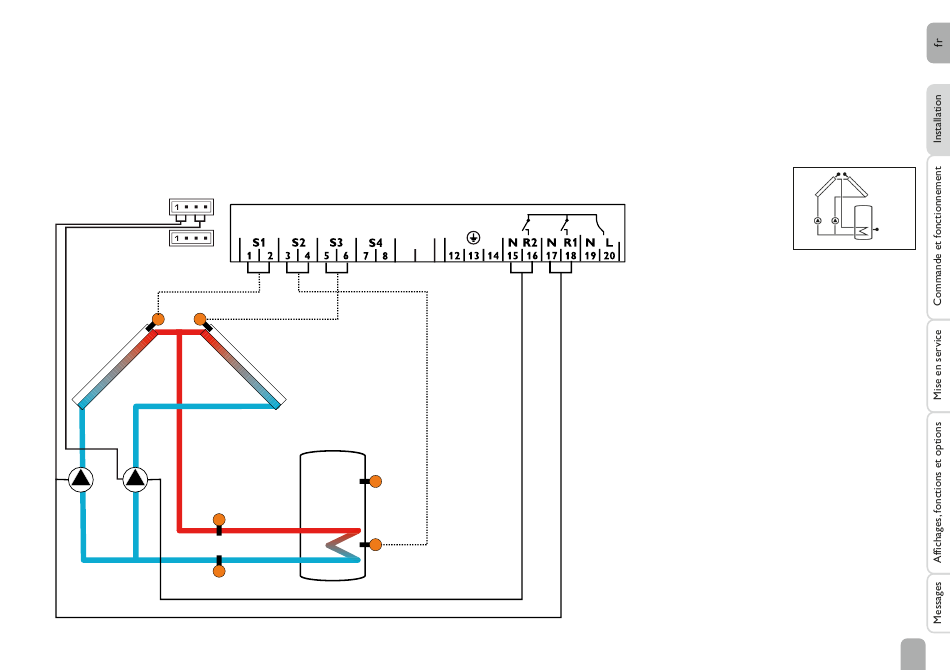

Installation 7 : Système de chauffage solaire avec 2 capteurs et 1 réservoir
Le régulateur calcule la différence de température entre les sondes capteur S1 et
S3 et la sonde réservoir S2. Dès que ces différences sont supérieures ou égales à la
valeur d'activation préétablie (DT O), une ou les deux pompes solaires (R1 ou/et
R2) se mettent en marche et le réservoir est chauffé jusqu'à ce que sa température
atteigne la valeur de désactivation (DT F) ou sa température maximale (R MX)
préétablies.
PWM 1/2
VFD
S3
S1
S4 / VFD / TDEP
R1
R2
S4 / VFD / TRET
La sonde S4 peut également s'utiliser comme sonde de référence de l'option arrêt
d'urgence du réservoir (ORLI). Lorsque l'option bilan calorimétrique (OCAL) est
activée, les sondes S4 et VFD s'utilisent comme sonde de départ ou de retour.
VBus
9 10
S4 /
TSPO
S2
33
