PARA DESARMAR Y REPARAR LA VÁLVULA DE CIERRE
Figura 1
A
Figura 2
Vástago de
la válvula
B
C
Figura 3
Manual del operador del pulverizador de mochila Chapin -
8. El anillo "O" de la cámara de presión también se puede cambiar.
NO estire el anillo "O" sobre la pestaña inferior. Monte el anillo "O"
sobre la parte superior de la cámara. Aplique vaselina en el anillo "O"
antes de reinstalar la cámara de presión en el tanque (figura 3b).
9. Vuelva a armar el equipo, desde el paso 6 al 2, siguiendo cada
paso, pero a la inversa. Nota: hay una combinación de lengüeta/
muesca en el montaje de la bomba/tanque que se debe usar para la
alineación (figura 4).

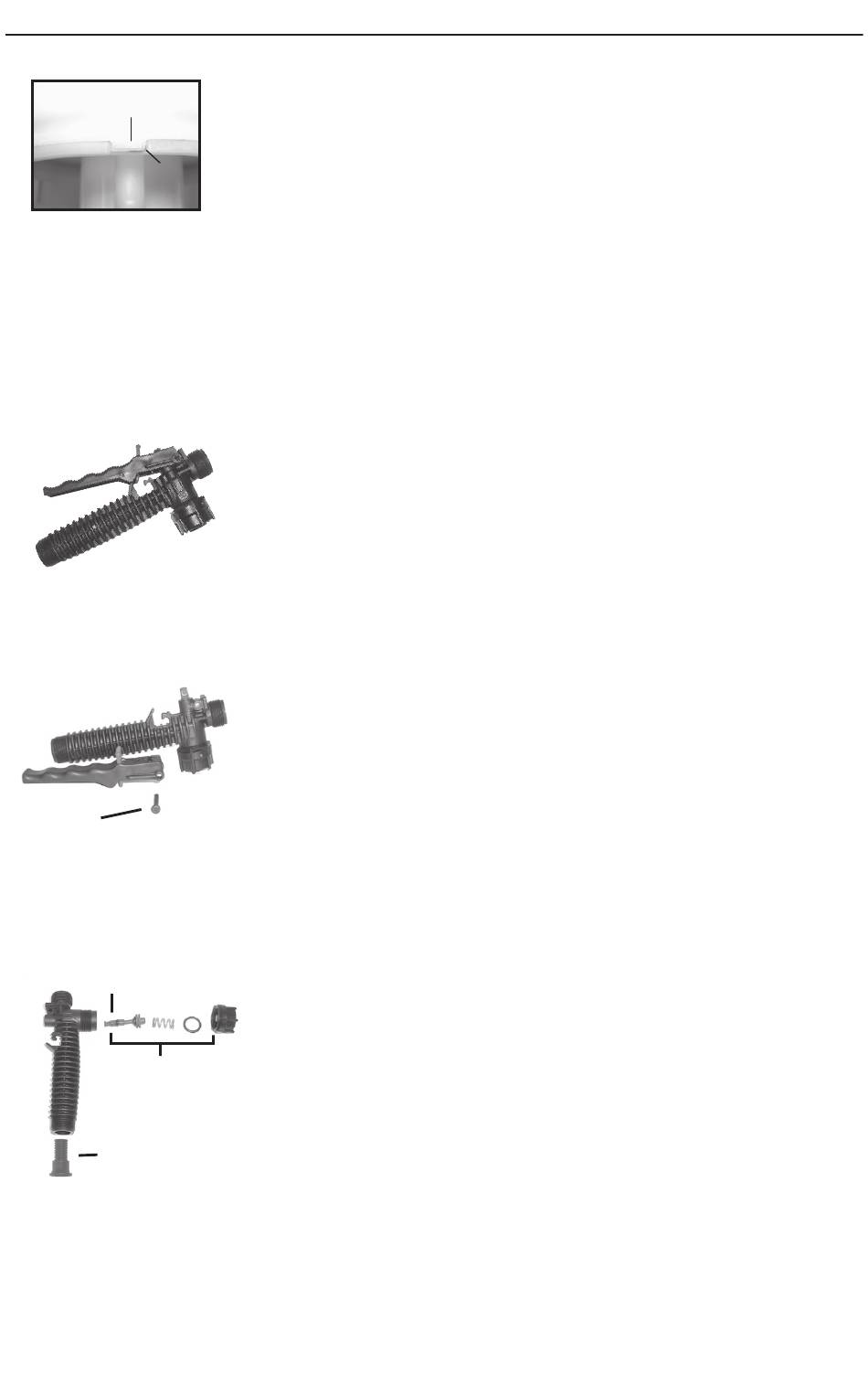

1) Válvula de cierre armada (Figura 1).
2) Retire la clavija de retención (A) (Figura 2); coloque el extremo
de la clavija de retención que lleva la muesca en una superficie
dura y empuje hacia abajo. Retire la clavija de retención y deslice
la manija para sacarla de la válvula.
3) Retire la tuerca de retención (con el anillo "O" incorporado), el
resorte y el vástago de la válvula (B) (Figura 3). Reemplace las
partes desgastadas. Lubrique los anillos "O" y vuelva a armar
siguiendo los pasos anteriores, pero a la inversa. Coloque la
hendidura de la manija en el área ranurada del vástago de la válvula
y asegúrese de que el broche sujetador esté en la posición correcta
(consulte la sección "Información útil acerca de la pulverización").
Inserte la clavija de retención. Presione la manija hacia abajo varias
veces para distribuir el lubricante de manera uniforme. Revise el
filtro (C) en el extremo de la válvula de cierre para detectar residuos.
Retire el filtro y enjuáguelo con agua para limpiarlo.
