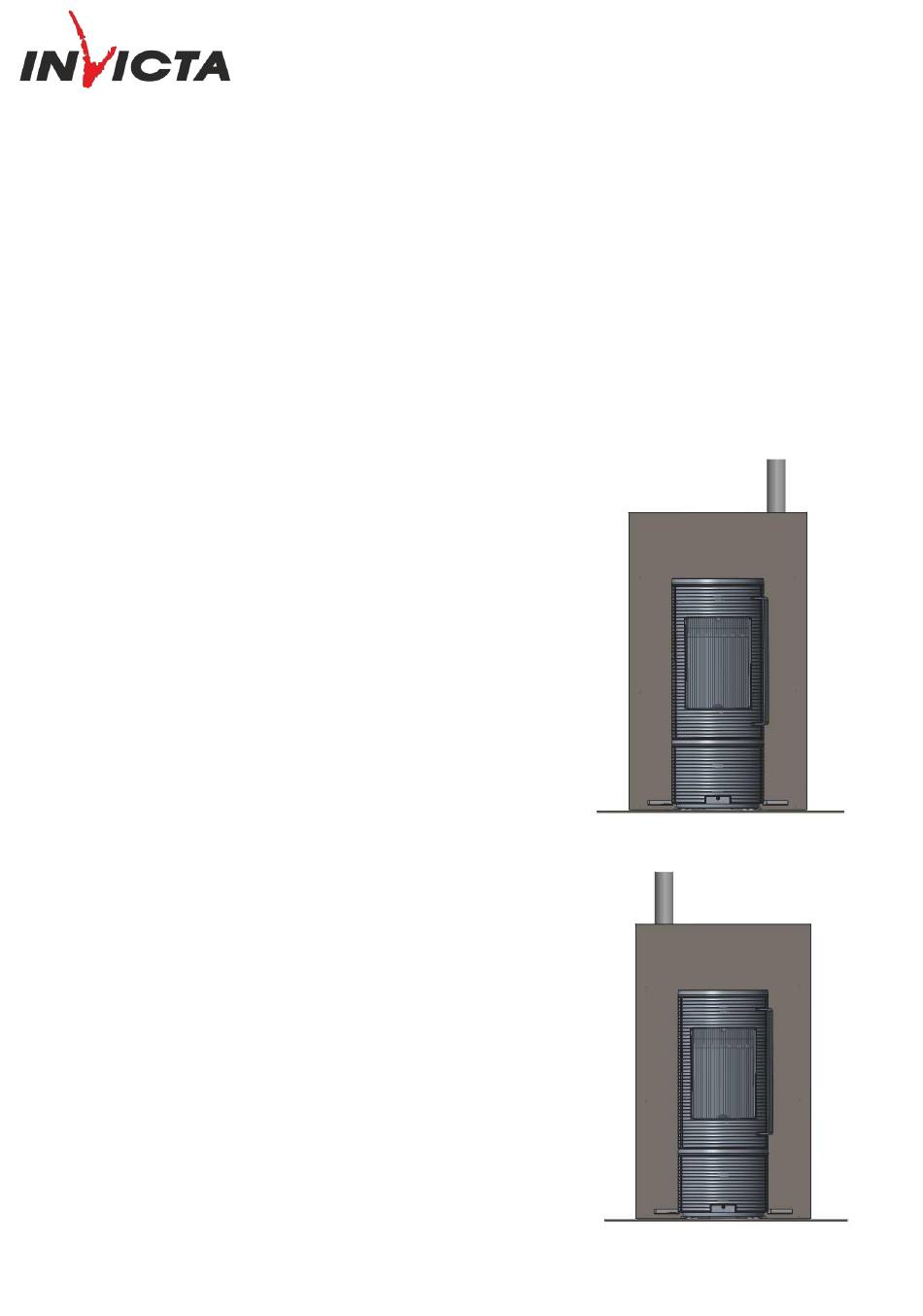

- Page 1 Poêle ALTARA Plug-in auto Références P942131 & P942132 Poêle ALTARA Plug-in auto P942131 (sortie des fumées à droite) & P942132 (sortie des fumées à gauche) Page 1 sur 51 DT Le 28/04/2022...
-
Page 2: Table Des Matières
Poêle ALTARA Plug-in auto Références P942131 & P942132 Sommaire Informations générales ..................................3 Sécurité ....................................3 Données techniques ................................5 Caractéristiques dimensionnelles et techniques ........................6 Règles d’installation ................................. 7 1.4.1 Tirage ....................................7 1.4.2 Ventilation du local où l’appareil est installé ........................7 1.4.3... -
Page 3: Informations Générales
Poêle ALTARA Plug-in auto Références P942131 & P942132 1 Informations générales: Sécurité ous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité ’installation de nos appareils doit être effectuée par des professionnels qualifiés. - Page 4 S’assurer que les utilisateurs sont informés des conditions et des limites d’utilisation de l’appareil. N’utiliser que des pièces de rechange qui ont été fournies par le fabricant. a fiche technique de ce produit est disponible sur le site internet à l’adresse suivante : https://www.invicta.fr. Page 4 sur 51 DT Le 28/04/2022...
-
Page 5: Données Techniques
être réalisés par un professionnel qualifié. Deux possibilités : P942131 : corps de chauffe P942130 avec trémie P942191 (sortie des fumées à droite) P942132 : corps de chauffe P942130 avec trémie P942192 (sortie des fumées à gauche) Caractéristiques suivant EN 14785 : Caractéristiques techniques... -
Page 6: Caractéristiques Dimensionnelles Et Techniques
Poêle ALTARA Plug-in auto Références P942131 & P942132 Caractéristiques dimensionnelles et techniques Représenté : P942131 avec sortie des fumées à droite. Existe également : P942132 avec sortie des fumées à gauche Page 6 sur 51 DT Le 28/04/2022... -
Page 7: Règles D'installation
Poêle ALTARA Plug-in auto Références P942131 & P942132 Règles d’installation Tous nos appareils sont conformes aux normes en vigueur et répondent aux exigences de sécurité. L’installation de nos appareils doit être effectuée par des professionnels qualifiés. Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectées lors de l’installation et l’utilisation de l’appareil. -
Page 8: Raccordement À La Cheminée
Poêle ALTARA Plug-in auto Références P942131 & P942132 1.4.4 Raccordement à la cheminée Pour le raccordement à la cheminée, choisir un conduit de raccordement étanche en diamètre 80 mm permettant d’assurer une bonne étanchéité entre les différents éléments qui le composent (collier de serrage) et, comme pour le conduit de cheminée, ne comportant aucun matériau susceptible de se dégrader sous l’action de la chaleur. -
Page 9: Instructions Pour L'installation De L'appareil
Poêle ALTARA Plug-in auto Références P942131 & P942132 Instructions pour l’installation de l’appareil. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. - Page 10 Poêle ALTARA Plug-in auto Références P942131 & P942132 Page 10 sur 51 DT Le 28/04/2022...
-
Page 11: Instructions De Montage
Poêle ALTARA Plug-in auto Références P942131 & P942132 Instructions de montage. La notice de montage est un document livré avec le poêle portant la référence suivante : AN9421301 NOTICE DE MONTAGE Il est important de bien suivre étape par étape la notice de montage afin de garantir une bonne mise en place. -
Page 12: Eclaté Et Nomenclature Du Poêle
Poêle ALTARA Plug-in auto Références P942131 & P942132 Eclaté et Nomenclature du poêle. Page 12 sur 51 DT Le 28/04/2022... - Page 13 Poêle ALTARA Plug-in auto Références P942131 & P942132 Repère Désignation Référence Piètement F612557B-B Entretoise AS610306B Bouclier piètement AT610521A Vis BHC M06X060 BRUT AV8686600 Vis TBEHC M06X030 BRUT AV8696300 Fond F612555U-B Façade basse F612560U-B Vis TH M6x25 BRUT AV8406250 Rondelle M D6...
- Page 14 Poêle ALTARA Plug-in auto Références P942131 & P942132 Ecrou Embase M08 BRUT AV7220080 Joint de fond AI612506A Tube de bougie 1107635004 AT610505A Ecrou fixation Bougie 1107622704 AS610312 Bougie 1049200300 AL952150 Gaine de protection AL201850A Faisceau adaptateur bougie AL006421A Vis TH M06X016 BRUT CL.6.8 AV8406160 Vis TH M06X012 BRUT CL.6.8...
-
Page 15: Eclaté Et Nomenclature De La Trémie
Poêle ALTARA Plug-in auto Références P942131 & P942132 Eclaté et Nomenclature de la trémie. Repère Désignation Référence Panneau frontal 1102046751 Porte logement à granulés 1102046651 Ecran de commande 1046201700 Bague silicone 1262000700 Motoréducteur 1044003400 Interrupteur générale 1043020400 Thermostat de sécurité... -
Page 16: Utilisation Du Poêle Altara
Poêle ALTARA Plug-in auto Références P942131 & P942132 2 Utilisation du Poêle Altara Mise en service Voir schéma paragraphe 1.3 Positionner la sonde de température ambiante à un endroit où la température mesurée est représentative de celle de la pièce à chauffer (éviter de l’installer près de fenêtres ou portes) La mise en place d’un thermostat d’ambiance «... -
Page 17: Positionnement Du Brûleur
Poêle ALTARA Plug-in auto Références P942131 & P942132 Positionnement du brûleur. Il faut s’assurer que le brûleur est parfaitement en place dans son logement : bien en appui sur le joint qui assure l’étanchéité avec le support brûleur. (Voir schéma ci-dessous) -
Page 18: Chargement Et Qualité Des Granulés De Bois
Poêle ALTARA Plug-in auto Références P942131 & P942132 Chargement et qualité des granulés de bois Ouvrir la trappe de la trémie et charger avec le réservoir de transfert préalablement rempli de granulés de bois. Pour le bon fonctionnement de l’appareil, refermer les trappes réservoir... -
Page 19: Panneau De Commande
Poêle ALTARA Plug-in auto Références P942131 & P942132 Panneau de commande L’écran du panneau de commande est rétroéclairé, il se met en veille après 30 secondes si aucune touche n’a été pressée dans cet intervalle. Il est possible de configurer le rétroéclairage du panneau (Voir paragraphe 2.9.9) [P1] = [Augmentation de la température de consigne] –... -
Page 20: Allumage
Poêle ALTARA Plug-in auto Références P942131 & P942132 Allumage Activer l'appareil en mettant sur "1" l'interrupteur électrique situé sur le côté de l'appareil (voir paragraphe 1.3). L'activation est confirmée par l'allumage du panneau de commande, qui affiche la page principale (message [OFF] sur l'écran). -
Page 21: Extinction
Poêle ALTARA Plug-in auto Références P942131 & P942132 ATTENTION : Si l'allumage ne se déclenche pas, l'appareil se met en alarme "Défaut d'allumage" et le message [MANQUE ALLUMAGE] apparaît à l'écran. Avant de procéder à une seconde tentative, vider complètement le brûleur du combustible accumulé... -
Page 22: Mode Manuel
Poêle ALTARA Plug-in auto Références P942131 & P942132 Lorsque la température ambiante a atteint la valeur demandée, la puissance de l'appareil passe automatiquement à la valeur minimale (Puissance 1). Dans ces conditions, l'écran affiche le message [MODULE]. Si la température ambiante descend en dessous de la valeur demandée, l'appareil repasse à... -
Page 23: Menus: Description Et Accès
Poêle ALTARA Plug-in auto Références P942131 & P942132 MENUS: Description et accès Pour accéder aux menus, appuyer sur la touche [P3]. Le message [MENU 01 SET HORLOGE] s'affiche à l'écran. Les menus sont divisés en différentes parties et niveaux de sous-menus qui permettent d'accéder aux paramètres et à... - Page 24 Poêle ALTARA Plug-in auto Références P942131 & P942132 2. EXEMPLE D’ACCES et MODIFICATION DANS UN MENU – AVEC SOUS MENU Appuyer une fois sur la touche [P3] – [SET] pour entrer dans le menu utilisateur. Faire défiler les Menus en appuyant sur les touches [P5] ou [P6].
-
Page 25: Menu 01 - Set Horloge
Poêle ALTARA Plug-in auto Références P942131 & P942132 2.9.1 Menu 01 – SET HORLOGE Ce [Menu 01] permet de régler la date, l’heure, les minutes, le jour, le mois et l’année. Pour accéder au menu, appuyez sur la touche [P3]. - Page 26 Poêle ALTARA Plug-in auto Références P942131 & P942132 Pour passer aux réglages des heures de démarrages et stops, appuyer sur la touche [P5]. L'appareil dispose de deux programmes quotidiens qui permettent deux allumages et deux arrêts par jour, suivre les procédures ci-dessous pour les réglages : (les démarrages et stops sont initialement sur OFF) ...
- Page 27 Poêle ALTARA Plug-in auto Références P942131 & P942132 Start programme 1 Pour régler l'heure allumage (Start. Prog 1) de l'appareil, appuyer sur les touches [P1] ou [P2], pour ignorer l’allumage régler l'horaire sur "OFF", confirmer et passer à l'écran suivant à l'aide de la touche [P5].
-
Page 28: Menu 03 - Langue
Poêle ALTARA Plug-in auto Références P942131 & P942132 Sous-Menu - M-2-4 - PROGRAM END-SETT : (plages de programmation fin de semaine « samedi, dimanche ») Ce sous-menu permet d’activer, de désactiver et de régler les démarrages (allumages) et stops (extinctions) des deux programmes fins de semaine. -
Page 29: Menu 04 - Mode Stand By (Veille)
Poêle ALTARA Plug-in auto Références P942131 & P942132 2.9.4 Menu 04 – MODE STAND BY (Veille) Ce [Menu 04] permet d’activer ou de désactiver la fonction veille. Pour accéder au menu, appuyer sur la touche [P3], puis appuyer sur les touches [P1] ou [P2] pour activer «... -
Page 30: Menu 08 - Type Pellet (Granulés)
Poêle ALTARA Plug-in auto Références P942131 & P942132 2.9.8 Menu 08 – TYPE PELLET (granulés) Cette fonction permet d'afficher et de modifier les paramètres de combustion liés à l'alimentation en granulés et de fiabiliser le fonctionnement en adaptant, très simplement, le poêle à son environnement. -
Page 31: Menu 09 - Back Light
Poêle ALTARA Plug-in auto Références P942131 & P942132 2.9.9 Menu 09 – BACK LIGHT Ce [Menu 09] permet de choisir entre trois niveaux d’intensité lumineuse de l’écran : Pour accéder au menu, appuyer sur la touche [P3], puis appuyer sur les touches [P1] ou [P2] pour choisir la luminosité... -
Page 32: Alarme Black Out
Poêle ALTARA Plug-in auto Références P942131 & P942132 ALARME BLACK OUT : Cette alarme se déclenche lorsqu’il y a une coupure électrique de l’appareil durant son fonctionnement. Si la coupure électrique est inférieure à 30 secondes, l'appareil se remet en mode TRAVAIL. Dans le cas contraire il se met en alarme. - Page 33 Poêle ALTARA Plug-in auto Références P942131 & P942132 ALARME SECURITE THERM (sécurité thermique) : Se déclenche lorsque le thermostat de sécurité détecte une température supérieure à la valeur limite dans le réservoir à granulés (trémie). Le thermostat arrête immédiatement la vis d'alimentation en granulés. L'appareil se met en alarme.
-
Page 34: Conseils D'entretien
Poêle ALTARA Plug-in auto Références P942131 & P942132 3 Conseils d’entretien Faire ramoner par des spécialistes votre conduit de cheminée au moins deux fois par an, dont une fois pendant la saison de chauffe. A cette occasion faites nettoyer et vérifier l’ensemble de l’appareil et du conduit de raccordement par un professionnel compétent qui :... -
Page 35: Brûleur
Poêle ALTARA Plug-in auto Références P942131 & P942132 Brûleur A vérifier et vider tous les jours, un granulé trop humide ou de mauvaise qualité peut entraîner un dépôt solide de calamine dans le brûleur. Celui-ci pouvant entraîner des défauts d’allumage gênants et dangereux, une mauvaise combustion voire une extinction de l’appareil par manque d’air. -
Page 36: Circuit Des Fumées
Poêle ALTARA Plug-in auto Références P942131 & P942132 Circuit des fumées A nettoyer une fois par mois, la combustion des granulés entraîne un encrassement du circuit de fumée par dépôt de poussière et de goudron. Afin de faire fonctionner l’appareil en toute sécurité le nettoyage complet du circuit est impératif. -
Page 37: Boites À Fumées
Poêle ALTARA Plug-in auto Références P942131 & P942132 Boites à fumées Les boîtes à fumées sont conçues pour stopper et récupérer la majeure partie des poussières afin qu’elles ne soient pas éjectées dans le conduit d’évacuation des fumées. Afin d’éviter un encrassement de l’extracteur de fumées et des conduits d’évacuations, il est impératif de nettoyer les boites à... -
Page 38: Mise Hors Service
Poêle ALTARA Plug-in auto Références P942131 & P942132 Pour la boite à fumée de la trémie : (voir schéma ci-dessous) 1. Dévisser et extraire les quatre vis de la trappe décorative de la boite à fumée. 2. Dévisser les quatre vis de la porte de la boite à fumée. -
Page 39: Pannes / Causes / Solutions
Poêle ALTARA Plug-in auto Références P942131 & P942132 4 Pannes / Causes / Solutions. L’appareil n’est pas alimenté en électricité : ECRAN éteint : Le câble électrique est endommagé ou débranché de la prise de courant Le fusible de la carte électronique est peut être fondu (voir paragraphe 5.5) Allumages manqués :... -
Page 40: Opérations Et Informations Réservées Au Professionnel Qualifié
Poêle ALTARA Plug-in auto Références P942131 & P942132 5 Opérations et informations réservées au professionnel qualifié. Opérations techniques Intervention sur la trémie, motoréducteur, carte électronique et extracteur des fumées (à réaliser exclusivement par un professionnel qualifié) Pour ces opérations toujours débrancher le câble d’alimentation électrique... -
Page 41: Démontage De La Grille De Protection
Poêle ALTARA Plug-in auto Références P942131 & P942132 5.1.2 Démontage de la grille de protection Retirer le panneau avant comme en 3.2.1 Dévisser les 2 vis Extraire la grille Page 40 sur 51 DT Le 28/04/22... -
Page 42: Accès Motoréducteur Et Carte Électronique
Poêle ALTARA Plug-in auto Références P942131 & P942132 5.1.3 Accès motoréducteur et carte électronique Retirer la vis de fixation du motoréducteur et le Retirer les 4 vis de fixation de la trappe faire glisser vers le bas Attention pour toute intervention nécessitant le démontage du motoréducteur, lors du remontage bien aligner la vis avec le méplat de l’axe du motoréducteur. -
Page 43: Remplacement Et Positionnement De La Bougie
Poêle ALTARA Plug-in auto Références P942131 & P942132 Retirer les 2 vis de fixation de la carte et déconnecter délicatement les câbles (en cas de dégradation d’un faisceau électrique celui-ci devra impérativement être remplacé). 5.1.4 Remplacement et positionnement de la bougie... - Page 44 Poêle ALTARA Plug-in auto Références P942131 & P942132 4- Desserrer la vis 5- Extraire l’ensemble allumeur 6- Desserrer l’écrou de blocage de la bougie 7- Extraire la bougie du tube 8- Placer la nouvelle bougie comme sur schéma et resserrer l’écrou de blocage de la bougie...
- Page 45 Poêle ALTARA Plug-in auto Références P942131 & P942132 9- Contrôler le centrage de la bougie dans son tube, là corriger si nécessaire en faisant levier sur la bougie à l’aide d’un tournevis par exemple 10- Procéder au remontage de l’ensemble allumeur 11- Contrôle de la position de la bougie...
- Page 46 Poêle ALTARA Plug-in auto Références P942131 & P942132 ¨Photos de principe permettant de visualiser les différents éléments. 12- Serrer et connecter l’ensemble allumeur 13- Assembler le poêle à la trémie (voir notice de montage) Page 45 sur 51 DT Le 28/04/22...
-
Page 47: Réglage De La Fermeture
Poêle ALTARA Plug-in auto Références P942131 & P942132 Réglage de la fermeture Pour durcir où adoucir la fermeture de la porte 1- Desserrer le contre-écrou de verrouillage 2- Faire tourner l’excentrique de réglage ’un demi-tour maxi vers la droite où la gauche suivant besoin, puis resserrer l’écrou de verrouillage... -
Page 48: Schéma Électrique
Poêle ALTARA Plug-in auto Références P942131 & P942132 Schéma électrique ATTENTION : Avant de retirer le panneau avant de la trémie, toujours débrancher le câble d’alimentation car l’interrupteur général ne garantit pas l’isolation du secteur 1. Carte électronique 6. Tension d’alimentation 230 Vac 11. -
Page 49: Raccordement À Un Thermostat Externe
Poêle ALTARA Plug-in auto Références P942131 & P942132 Raccordement à un thermostat externe Il est possible d’allumer et d’éteindre l’appareil en utilisant un contact sec (sans tension) d’un thermostat ou d’un interrupteur externe relié à la borne à cet effet [T] situé sur la carte électronique de l’appareil et en réglant la température en dessous de 6°C (voir paragraphe 2.8). -
Page 50: Remplacement Du Fusible
Poêle ALTARA Plug-in auto Références P942131 & P942132 Remplacement du fusible 1. Débrancher le câble d’alimentation 2. Ouvrir le logement à l’aide d’un petit tournevis plat 3. Vérifier visuellement le fusible ou à l’aide d’un Ohmmètre. Si le fusible présente un signe de fusion du filament ou que sa résistance électrique est infinie, utiliser le fusible de rechange. - Page 51 Poêle ALTARA Plug-in auto Références P942131 & P942132 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P942131 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
- Page 52 Poêle ALTARA Plug-in auto Références P942131 & P942132 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P942132 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
