Manuels Connexes pour Invicta ARATOS P645344
Sommaire des Matières pour Invicta ARATOS P645344

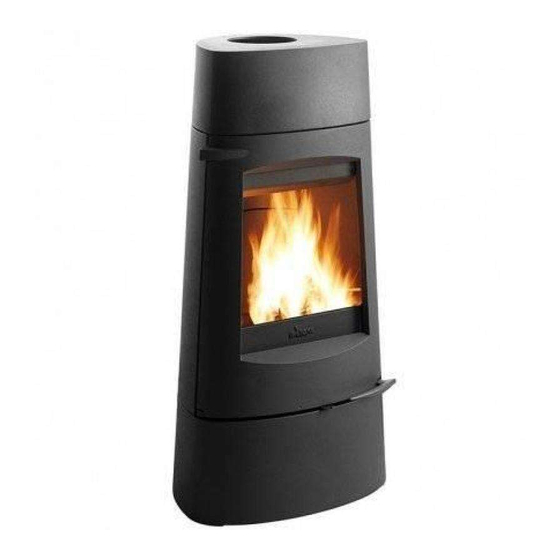

- Page 1 Poêle à bois ARATOS référence P645344 Poêle à bois ARATOS Référence P645344 Page 1 / 19 XD- le 07/12/2021...
- Page 2 Poêle à bois ARATOS référence P645344 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 8 kW Rendement 78 % Taux de CO%...
- Page 3 Poêle à bois ARATOS référence P645344 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à...
- Page 4 Poêle à bois ARATOS référence P645344 Page 4 / 19 XD- le 07/12/2021...
- Page 5 Poêle à bois ARATOS référence P645344 Page 5 / 19 XD- le 07/12/2021...
- Page 6 Poêle à bois ARATOS référence P645344 REP. DESIGNATIONS REFERENCES QTE JOINT VITRE THERMOCORDE Ø5 Lg 1,6 m AI303005 JOINT FAÇADE THERMOCORDE Ø12 Lg 2,2 m AI303012 JOINT TAQUE THERMOCORDE Ø12 Lg 1,1 m AI303012 JOINT TAMPON THERMOCORDE Ø8 Lg 1,0 m AI303008 1 VIS EXCENTRIQUE AS610125...
- Page 7 Poêle à bois ARATOS référence P645344 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Poêle à bois ARATOS référence P645344 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans...
- Page 9 Poêle à bois ARATOS référence P645344 POSITIONS DU REGISTRE DE REGLAGE D’ALLURE Détail commande de registre d’air secondaire Détail commande de registre d’air primaire Position nominale Position combustion prolongée = registre fermé, en butée vers la gauche (-) Page 9 / 19 XD- le 07/12/2021...
- Page 10 Poêle à bois ARATOS référence P645344 Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit. Le tableau suivant répertorie les composants de l’appareil et les indications pour une séparation et un dépôt dans les filières de recyclage/valorisation appropriées suivant la réglementation en vigueur : Référence de la pièce commençant par...
- Page 11 ARATOS Wood stove reference P645344 ARATOS Wood stove Reference P645344 Page 11 / 19 XD- le 07/12/2021...
- Page 12 AD 645344 ARATOS Wood stove reference P645344 Specific user and installation manual Please read this additional specific manual and the general manual also provided with the appliance carefully Specifications and performances for intermittent use as per EN 13240: Rated power 8 kW Efficiency 78 %...
- Page 13 ARATOS Wood stove reference P645344 APPLIANCE INSTALLATION INSTRUCTIONS. To limit heating the walls neighbouring the wood burner to 65K (K = degrees Celsius above room temperature), the minimum distances indicated in the diagram below must be followed. If the neighbouring walls are made from non-combustible materials that are not damaged by heat ( the wall temperature can reach 200°C), these distances can be reduced to 150 mm.
- Page 14 ARATOS Wood stove reference P645344 Page 14 / 19 XD- le 07/12/2021...
- Page 15 ARATOS Wood stove reference P645344 PART NAME REFERENCE QTY THERMOCORDE WINDOW SEAL Ø5 Len 1.6 m AI303005 THERMOCORDE FACADE SEAL Ø12 Len 2.2 m AI303012 THERMOCORDE PLATE SEAL Ø12 Len 1.1 m AI303012 THERMOCORDE BUFFER SEAL Ø8 Len 1.0 m AI303008 1 CAM SCREW AS610125...
- Page 16 ARATOS Wood stove reference P645344 VERY IMPORTANT As a complement to this document, please read the “INSTALLATION AND USE MANUAL FOR WOOD BURNERS” supplied with the appliance carefully. INSTALLATION ADVICE The depression in the flue must be between 6 and 12 Pascals. This value can be checked when heating using a pressure gauge. A draught moderator is almost always needed to regulate the draught to the recommended values.
- Page 17 ARATOS Wood stove reference P645344 Whatever the operating mode used (Rated power or Slow combustion), make sure each load of wood lights as soon as it is placed in the appliance and that it continues to burn. If this does not happen, open the “firing rate” control to the “lighting”...
- Page 18 ARATOS Wood stove reference P645344 FIRING RATE CONTROL POSITIONS Secondary air control detail Primary air control detail Rated position Extended combustion position = control shut, against the stopper on the left (-) Page 18 / 19 XD- le 07/12/2021...
- Page 19 ARATOS Wood stove reference P645344 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P645344 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
