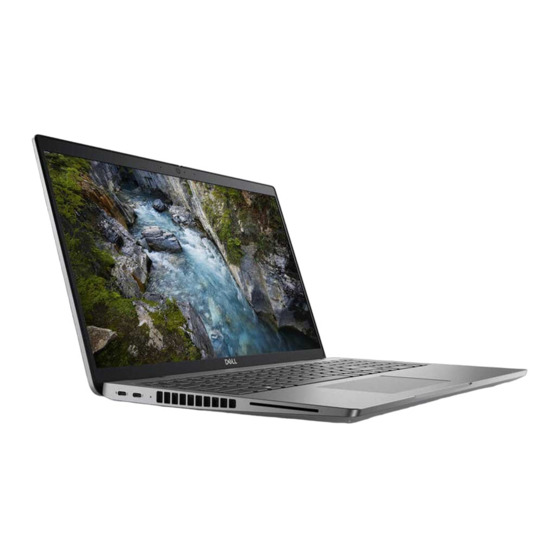

Precision 3580
Manuel du propriétaire
Modèle réglementaire: P127F
Type réglementaire: P127F001
Octobre 2023
Rév. A02
Table des Matières
loading

Manuels Connexes pour Dell Precision 3580

Sommaire des Matières pour Dell Precision 3580

  • Page 1 Precision 3580 Manuel du propriétaire Modèle réglementaire: P127F Type réglementaire: P127F001 Octobre 2023 Rév. A02...

  • Page 2: Remarques, Précautions Et Avertissements

    Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.

  • Page 3: Table Des Matières

    Prise en charge d’affichage externe..........................29 Sécurité du matériel................................29 Lecteur de carte à puce..............................29 Lecteur de carte à puce sans contact........................29 Lecteur de carte à puce avec contact.........................31 Environnement de stockage et de fonctionnement......................32 Stratégie de support technique Dell..........................32 Table des matières...
  • Page 4 ComfortView Plus................................33 Utilisation de l’obturateur de confidentialité........................33 Dell Optimizer..................................34 Chapitre 4: Intervention à l’intérieur de votre ordinateur..............35 Consignes de sécurité.................................35 Avant d’intervenir à l’intérieur de votre ordinateur....................35 Instructions relatives à la sécurité..........................36 Protection contre les décharges électrostatiques.....................37 Service kit sur le terrain contre les décharges électrostatiques................37 Transport des composants sensibles..........................
  • Page 5 Retrait de la batterie..............................69 Installation de la batterie............................... 70 Cadre interne de l’assemblage............................72 Retrait du cadre interne de l’assemblage........................72 Installation du cadre interne de l’assemblage......................73 Pavé tactile...................................75 Retrait du pavé tactile..............................75 Installation du pavé tactile............................76 Haut-parleurs..................................77 Retrait des haut-parleurs..............................
  • Page 6 Chapitre 10: Dépannage........................152 Manipulation des batteries lithium-ion rechargeables gonflées................... 152 Identifiez le numéro de série ou le code de service express de votre ordinateur Dell.......152 Diagnostics Dell SupportAssist de vérification des performances système avant démarrage........ 153 Exécution de la vérification des performances système avant démarrage SupportAssist.........153 Auto-test intégré...
  • Page 7 Récupération du système d’exploitation......................... 157 Réinitialisation de l’horloge temps réel (RTC)........................ 157 Options de support de sauvegarde et de récupération....................157 Cycle de marche/arrêt Wi-Fi............................158 Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle)............158 Chapitre 11: Obtenir de l’aide et contacter Dell................159 Table des matières...

  • Page 8: Chapitre 1: Vues De L'ordinateur Precision 3580

    Vues de l’ordinateur Precision 3580 Droite 1. Logement de carte microSD Permet de lire et d’écrire sur la carte microSD. 2. Prise jack audio universelle Permet de connecter des écouteurs ou un casque (combiné écouteurs/microphone). 3. Port USB 3.2 Gen 1 Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à...

  • Page 9: Gauche

    Fournit des débits de transfert de données allant jusqu’à 40 Gbit/s pour les ports USB 4 et Thunderbolt 4. REMARQUE : Vous pouvez connecter une station d’accueil Dell aux ports Thunderbolt 4. Pour plus d’informations, consultez l’article de la base de connaissances sur www.dell.com/support.

  • Page 10: Haut

    Haut 1. Bouton d’alimentation avec lecteur d’empreintes digitales (en option) Appuyez sur ce bouton pour allumer l’ordinateur s’il est éteint, en veille ou en veille prolongée. Lorsque l’ordinateur est allumé, appuyez sur le bouton d’alimentation pour le faire passer en mode veille ; appuyez sur le bouton d’alimentation et maintenez-le enfoncé...

  • Page 11: Écran

    Écran 1. Microphone gauche Fournit une entrée audio numérique pour l’enregistrement audio et les appels vocaux. 2. Émetteur infrarouge (en option) Émet des rayons infrarouges, permettant à la webcam infrarouge de percevoir et suivre les mouvements. 3. Webcam infrarouge (en option) Renforce la sécurité...

  • Page 12: Arrière

    Sortie audio disponible. 2. Étiquette du numéro de série Le numéro de série est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. 3. Fentes d’aération du ventilateur...

  • Page 13: Numéro De Série

    Numéro de série Le numéro de série est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. Voyant d’état et de niveau de charge de la batterie Le tableau suivant répertorie les comportements du voyant d’état et de niveau de charge de la batterie votre Precision 3580.

  • Page 14: Chapitre 2: Configurez Votre Precision 3580

    Ubuntu, consultez l’article de la base de connaissances sur www.dell.com/support. Pour Windows : Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Lors de la configuration, Dell recommande les étapes suivantes : ● Connectez-vous à un réseau pour obtenir les mises à jour Windows.
  • Page 15 Lorsqu’un problème est détecté, les informations sur l’état du système nécessaires sont envoyées à Dell pour commencer le dépannage. SupportAssist est préinstallé sur la plupart des appareils Dell exécutant un système d’exploitation Windows.

  • Page 16: Chapitre 3: Caractéristiques Du Modèle Precision 3580

    Caractéristiques du modèle Precision 3580 Dimensions et poids Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur Precision 3580. Tableau 3. Dimensions et poids  Description Valeurs Hauteur : Hauteur à l’avant 20,80 mm (0,82 pouce.) Hauteur arrière 22,80 mm (0,90 pouce) Largeur 357,80 mm (14,09 pouces) Profondeur...
  • Page 17 Tableau 4. Processeur  Description Option un Option deux Option trois Option quatre Option cinq Option six Type de Intel Core i5-1335 Intel Core i7-1355 Intel Core i5-1340P Intel Core i5-1350 Intel Core i7-13 Intel Core i7-13 processeur U Intel vPro U Intel vPro Intel vPro P Intel vPro 60P Intel vPro 70P Intel vPro Essentials de Essentials de Essentials de Enterprise de Essentials de...

  • Page 18: Chipset

    Chipset Le tableau suivant répertorie les détails du chipset pris en charge par votre ordinateur Precision 3580. Tableau 5. Chipset  Description Valeurs Chipset Intégré au processeur Processeur Intel Core i5/i7 de 13  génération Largeur de bus DRAM 64 bits EPROM Flash 32 Mo + 16 Mo pour vPro bus PCIe Jusqu’à...

  • Page 19: Ports Externes

    Ports USB ● Deux ports Thunderbolt 4 avec mode alternatif DisplayPort/ USB-C/USB4/Power Delivery REMARQUE : Vous pouvez connecter une station d’accueil Dell à ce port. Pour plus d’informations, consultez l’article de la base de connaissances sur www.dell.com/ support. ● Un port USB 3.2 Gen 1 avec PowerShare ●...

  • Page 20: Ethernet

    Ethernet Le tableau suivant répertorie les caractéristiques du réseau local Ethernet (LAN) de votre système Precision 3580. Tableau 9. Caractéristiques Ethernet  Description Valeurs Numéro de modèle Intel I219-LM Taux de transfert 10/100/1 000 Mbit/s Module sans fil Le tableau suivant répertorie les modules WLAN (réseau local sans fil) pris en charge par l’ordinateur Precision 3580. Tableau 10.

  • Page 21: Audio

    ● Prend en charge MIMO 4x4 REMARQUE : Pour obtenir des instructions sur la façon de trouver le numéro IMEI de votre ordinateur, consultez l’article de la base de connaissances sur www.dell.com/support. Audio Le tableau suivant répertorie les caractéristiques audio de votre ordinateur Precision 3580.

  • Page 22: Stockage

    Tableau 12. Caractéristiques audio  Description Valeurs Contrôleur audio Realtek Waves, MaxxAudio 12.0 Conversion stéréo Pris en charge Interface audio interne Interface audio haute définition Interface audio externe Prise jack audio universelle/port HDMI 2.0 Nombre de haut-parleurs Amplificateur de haut-parleur interne Non pris en charge Commandes de volume externes Contrôles de raccourci clavier Sortie haut-parleurs:...

  • Page 23: Clavier

    Clavier Le tableau suivant répertorie les caractéristiques techniques du clavier de votre ordinateur Precision 3580. Tableau 15. Caractéristiques du clavier  Description Valeurs Type de clavier Clavier standard Disposition du clavier QWERTY Nombre de touches ● États-Unis et Canada : 99 touches ● Royaume-Uni : 100 touches ●...

  • Page 24: Touches Avec Des Caractères Spéciaux

    Tableau 16. Tâches secondaires des touches de clavier (suite) Combinaison de touches pour la tâche Ce que fait la tâche Fn et F4 Comportement F4 spécifique au système d’exploitation et à l’application. Fn et F5 Comportement F5 spécifique au système d’exploitation et à l’application.

  • Page 25: Pavé Tactile

    Tableau 17. Caractéristiques de la webcam (suite) Description Valeurs Résolution de la webcam infrarouge : Image fixe 0,23 mégapixel Vidéo 640 x 360 à 30 ips Angle de vue diagonale : Webcam 80° Webcam infrarouge 86,6 degrés Pavé tactile Le tableau suivant répertorie les caractéristiques techniques du pavé tactile de votre ordinateur Precision 3580. Tableau 18.

  • Page 26: Batterie

    ● 2 heures au maximum début et de fin, et ainsi de suite, à l’aide ● 3 heures pour une charge complète ● 3 heures pour une charge complète de l’application Dell Power Manager. (charge standard) (charge standard) Pour plus d’informations concernant Dell Power Manager, consultez l’article de la base de connaissances sur www.dell.com/support.

  • Page 27: Écran

    PRÉCAUTION : Dell vous recommande de charger régulièrement la batterie pour une consommation électrique optimale. Si la batterie est complètement déchargée, branchez l’adaptateur secteur et allumez puis redémarrez votre ordinateur afin de réduire la consommation électrique.

  • Page 28: Lecteur D'empreintes Digitales (En Option)

    Tableau 21. Caractéristiques de l’écran (suite) Description Option un Option deux Option trois Pas de pixel 0,179 x 0,179 mm 0,179 x 0,179 mm 0,179 x 0,179 mm Consommation électrique 4,6 W 4,6 W 4,5 W (maximale) Finition antiéblouissement et Antiéblouissement Antiéblouissement Antiéblouissement finition brillante Lecteur d’empreintes digitales (en option) Le tableau suivant répertorie les caractéristiques techniques du lecteur d’empreintes digitales optionnel de votre ordinateur Precision 3580.

  • Page 29: Processeur Graphique - Séparé

    Intel UHD REMARQUE : Pour plus d’informations sur la prise en charge des écrans externes, reportez-vous au Guide de connexion d’écran externe sur www.dell.com/support. Sécurité du matériel Le tableau suivant répertorie les caractéristiques de sécurité du matériel de votre ordinateur Precision 3580.
  • Page 30 Prise en charge de Dell ControlVault Connexion de l’appareil à Dell ControlVault à des fins d’utilisation et de traitement Conformité FIDO2 Le lecteur de carte à puce Dell ControlVault 3 est conforme au standard FIDO REMARQUE : Les cartes de proximité 125 kHz ne sont pas prises en charge.

  • Page 31: Lecteur De Carte À Puce Avec Contact

    Le tableau suivant répertorie les caractéristiques du lecteur de carte à puce avec contact de votre ordinateur Precision 3580. Tableau 30. Caractéristiques du lecteur de carte à puce avec contact  Titre Description Lecteur de carte à puce Dell ControlVault 3 Prise en charge de carte Lecteur capable de lire une carte à puce Classe A ISO 7816-3 sous tension 5 V Prise en charge de carte Lecteur capable de lire une carte à...

  • Page 32: Environnement De Stockage Et De Fonctionnement

    * Mesurées à l’aide d’un spectre de vibrations aléatoire simulant l’environnement utilisateur. † Mesuré à l’aide d’une impulsion semi-sinusoïdale de 2 ms. Stratégie de support technique Dell Pour plus d’informations sur la stratégie de support technique Dell, consultez l’article de la base de connaissances sur www.dell.com/ support.

  • Page 33: Comfortview Plus

    ComfortView Plus AVERTISSEMENT : Une exposition prolongée à la lumière bleue émise par les écrans peut entraîner des effets à long terme, comme une tension oculaire, une fatigue oculaire et des lésions oculaires. La lumière bleue est une couleur du spectre lumineux qui a une longueur d’onde courte et une énergie élevée. Une exposition prolongée à...

  • Page 34: Dell Optimizer

    Cette section détaille les caractéristiques techniques Dell Optimizer de votre Precision 3580. Sur l’ordinateur Precision 3580 équipé de Dell Optimizer, les fonctions suivantes sont prises en charge : ● ExpressConnect : associe automatiquement le point d’accès au signal le plus élevé et dirige la bande passante vers les applications de conférence en cours d’utilisation.

  • Page 35: Chapitre 4: Intervention À L'intérieur De Votre Ordinateur

    N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou à l’adresse www.dell.com/...

  • Page 36: Instructions Relatives À La Sécurité

    Alimentation de secours Les produits Dell avec alimentation de secours doivent être débranchés avant d’en ouvrir le boîtier. Les systèmes qui intègrent une alimentation de secours restent alimentés lorsqu’ils sont hors tension. L’alimentation interne permet de mettre le système sous tension (Wake on LAN) et de le basculer en mode veille à...

  • Page 37: Protection Contre Les Décharges Électrostatiques

    énergie et la densité plus élevée en avant, la protection ESD est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell.

  • Page 38: Résumé De La Protection Antistatique

    ● Transport des composants sensibles : pour transporter des composants sensibles aux décharges électrostatiques, tels que les pièces de rechange ou les pièces à retourner à Dell, il est essentiel de les insérer dans des sachets antistatiques pour assurer la sécurité du transport.

  • Page 39: Outils Recommandés

    à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour plus d’informations sur ce sujet, reportez-vous à l’article de la base de connaissances Dell : Mise à jour du BIOS sur les systèmes Dell avec BitLocker activé...

  • Page 40: Principaux Composants De L'precision 3580

    Tableau 32. Liste des vis (suite) Composant Type de vis Quantité Image de vis Carte système M2x3 Bouton d’alimentation M2x2,5 Clavier M2x2 Assemblage d’écran M2x3 Panneau d’écran M2,5x3,5 Charnières de l’écran M2,5x3,5 Support du lecteur d’empreintes M2x3 digitales Lecteur de carte à puce M2x2 Principaux composants de l’Precision 3580 L’image suivante représente les principaux composants de l’Precision 3580.
  • Page 41 Intervention à l’intérieur de votre ordinateur...
  • Page 42 27. carte WLAN REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration système d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercial Dell pour connaître les options d’achat.

  • Page 43: Chapitre 5: Retrait Et Installation De Composants Remplaçables Par Le Client (Cru)

    Retrait et installation de composants remplaçables par le client (CRU) Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU). PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.

  • Page 44: Installation Du Plateau De Carte Sim (En Option)

    À propos de cette tâche Étapes 1. Insérez une broche dans la fente de dégagement pour libérer le plateau de la carte SIM. 2. Enfoncez la broche pour dégager le verrou et éjectez le plateau de la carte SIM. 3. Faites glisser le plateau de carte SIM hors du logement sur l’ordinateur. 4.

  • Page 45: Étapes Suivantes

    À propos de cette tâche Étapes 1. Insérez une broche dans la fente de dégagement pour libérer le plateau de la carte SIM. 2. Enfoncez la broche pour dégager le verrou et éjectez le plateau de la carte SIM. 3. Faites glisser le plateau de carte SIM hors du logement sur l’ordinateur. 4.
  • Page 46 REMARQUE : Assurez-vous que l’ordinateur est en mode maintenance. Pour plus d’informations, reportez-vous à la section Avant d’intervenir à l’intérieur de votre ordinateur. PRÉCAUTION : Si vous ne parvenez pas à mettre l’ordinateur sous tension, s’il ne parvient pas à passer en mode maintenance ou s’il ne le prend pas en charge, débranchez le câble de la batterie.

  • Page 47: Installation Du Cache De Fond

    Étapes 1. Dévissez les huit vis imperdables qui fixent le cache de fond à l’assemblage de repose-poignets. 2. À l’aide d’une pointe en plastique, faites levier pour ouvrir le cache de fond en commençant par les encoches situées dans les retraits en forme de U sur le bord supérieur du cache de fond près des charnières.
  • Page 48 À propos de cette tâche Les images suivantes indiquent l’emplacement du cache de fond et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU)
  • Page 49 REMARQUE : Si la batterie n’est pas une prérequis et si vous avez branché le câble de la batterie, assurez-vous de le brancher. Pour brancher le câble de la batterie, suivez les étapes 1 et 2 de la procédure. Étapes 1. Connectez le câble de la batterie au connecteur situé sur la carte système. 2.

  • Page 50: Carte Sans Fil

    Carte sans fil Retrait de la carte WLAN Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le cache de fond. À propos de cette tâche La ou les images suivantes indiquent l’emplacement de la carte WLAN et fournissent une représentation visuelle de la procédure de retrait. Étapes 1.

  • Page 51: Installation De La Carte Wlan

    Installation de la carte WLAN Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche La ou les images suivantes indiquent l’emplacement de la carte WLAN et fournissent une représentation visuelle de la procédure d’installation.

  • Page 52: Carte Wwan (Wireless Wide Area Network)

    Tableau 33. Code couleur des câbles des antennes (suite) Connecteurs sur la Couleur des câbles de Marquage sérigraphie carte sans fil l’antenne Auxiliaire Noir ▲ (triangle noir) 2. Alignez l’encoche de la carte WLAN avec la languette de son logement. . 3. En l’inclinant, placez la carte WLAN dans son logement. 4.

  • Page 53: Installation De La Carte Wwan 4G (En Option)

    Étapes 1. Soulevez la protection de la carte WWAN 4G pour la retirer de cette dernière. 2. Retirez la vis (M2x3) qui fixe le support de la carte WWAN 4G à la carte WWAN 4G. 3. Soulevez le support de la carte WWAN 4G pour le retirer de cette dernière. 4.
  • Page 54 Étapes 1. Alignez l’encoche de la carte WWAN 4G avec la languette du logement de carte WWAN 4G. 2. En l’inclinant, insérez la carte WWAN 4G dans le logement de carte WWAN 4G. 3. Connectez les câbles d’antenne à la carte WWAN 4G. Le tableau suivant décrit les couleurs des câbles d’antenne correspondant à la carte WWAN 4G prise en charge par votre ordinateur. Tableau 34.

  • Page 55: Retrait De La Carte Wwan 5G (En Option)

    5. Remettez en place la vis (M2x3) qui fixe le support WWAN 4G à la carte WWAN 4G. 6. Alignez la protection de la carte WWAN 4G et placez-la sur la carte WWAN 4G. Étapes suivantes 1. Installez le cache de fond. 2. Suivez la procédure décrite dans la section après une intervention à...

  • Page 56: Installation De La Carte Wwan 5G (En Option)

    Étapes 1. Retirez la vis (M2x3) qui fixe le support de la carte WWAN 5G à la carte WWAN 5G. 2. Soulevez le support de la carte WWAN 5G pour le retirer de cette dernière. 3. Retirez les deux vis (M2x3) qui fixent la protection de la carte WWAN 5G à l’assemblage du repose-poignets et du clavier. 4.

  • Page 57: Barrette De Mémoire

    Étapes 1. Connectez les câbles d’antenne à la carte WWAN 5G. Le tableau suivant décrit les couleurs des câbles d’antenne correspondant à la carte WWAN 5G prise en charge par votre ordinateur. Tableau 35. Code couleur des câbles des antennes  Connecteurs de la Couleur des câbles de Marquage sérigraphie carte WWAN...

  • Page 58: Installation Du Module De Mémoire

    Étapes 1. Du bout des doigts, écartez délicatement les attaches de fixation situées sur l’emplacement du module de mémoire jusqu’à ce que ce dernier s’éjecte. 2. Faites glisser le module de mémoire et retirez-le de son logement sur la carte système. REMARQUE : Répétez les étapes 1 et 2 si plusieurs modules de mémoire sont installés sur votre ordinateur.

  • Page 59: Disque Ssd

    Étapes 1. Alignez l’encoche du module de mémoire avec la languette située sur son logement. 2. Insérez fermement le module de mémoire dans son connecteur en l’inclinant, puis appuyez dessus jusqu’à ce qu’il s’encliquette. REMARQUE : Si vous n’entendez pas de déclic, retirez le module mémoire et réinstallez-le. Étapes suivantes 1.

  • Page 60: Installation Du Disque Ssd M.2 2230 Dans Le Logement

    Étapes 1. Retirez les deux vis (M2x3) qui fixent la protection thermique du disque SSD à l’assemblage du repose-poignets. 2. Soulevez la protection thermique du disque SSD pour la retirer de l’assemblage du repose-poignets. 3. Retirez la vis (M2x3) qui fixe le disque SSD M.2 2230 à son support et à l’assemblage du repose-poignets. 4.
  • Page 61 Étapes 1. Placez le support de montage du disque SSD M.2 2230 dans son logement sur l’assemblage du repose-poignets. 2. Alignez l’encoche du disque SSD M.2 2230 avec la languette du logement correspondant. 3. Faites glisser le disque SSD M.2 2230 dans son logement. 4. Remettez en place la vis (M2x3) qui fixe le disque SSD M.2 2230 à son support de montage et à l’assemblage du repose-poignets. 5.

  • Page 62: Retrait Du Disque Ssd M.2 2280 Du Logement 1

    Retrait du disque SSD M.2 2280 du logement 1 Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez la carte SIM. 3. Retirez le cache de fond. À propos de cette tâche La ou les images suivantes indiquent l’emplacement du disque SSD M.2 2280 installé dans le logement 1 et fournissent une représentation visuelle de la procédure de retrait.

  • Page 63: Installation Du Disque Ssd M.2 2280 Dans Le Logement 1

    Installation du disque SSD M.2 2280 dans le logement 1 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche La ou les images suivantes indiquent l’emplacement du disque SSD M.2 2280 installé dans le logement 1 et fournissent une représentation visuelle de la procédure d’installation.

  • Page 64: Retrait Du Disque Ssd M.2 2230 Du Logement 2

    Étapes suivantes 1. Installez le cache de fond. 2. Installez la carte SIM. 3. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Retrait du disque SSD M.2 2230 du logement 2 Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à...

  • Page 65: Installation Du Disque Ssd M.2 2230 Dans Le Logement 2

    2. Faites glisser et soulevez le disque SSD M.2 2230 pour le retirer du logement de disque SSD. Installation du disque SSD M.2 2230 dans le logement 2 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche La ou les images suivantes indiquent l’emplacement du disque SSD M.2 2230 installé...

  • Page 66: Ventilateur

    2. Installez la carte SIM. 3. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Ventilateur Retrait du ventilateur PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1.
  • Page 67 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Alignez les trous de vis du ventilateur avec ceux de l’assemblage du repose-mains. 2.

  • Page 68: Retrait Et Installation Des Unités Remplaçables Sur Site (Fru)

    Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. PRÉCAUTION : Dell Technologies recommande que cet ensemble de réparations, si nécessaire, soit effectué par des experts techniques formés en réparation. PRÉCAUTION : Pour rappel, votre garantie ne couvre pas les dommages susceptibles de se produire au cours des réparations de FRU qui ne sont pas autorisées par Dell Technologies.

  • Page 69: Retrait De La Batterie

    Retrait de la batterie PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez la carte SIM.

  • Page 70: Installation De La Batterie

    Étapes 1. Déconnectez le câble de la batterie de la carte système, (s’il n’a pas déjà été débranché). 2. Dévissez les cinq vis imperdables qui fixent la batterie à l’assemblage du repose-poignets. 3. Soulevez la batterie pour le retirer de l’assemblage de repose-poignets. 4.
  • Page 71 À propos de cette tâche Les images suivantes indiquent l’emplacement de la batterie et représentent la procédure d’installation. Étapes 1. Alignez et faites passer le câble de la batterie par les guides de routage situés sur la batterie. 2. Collez le ruban adhésif qui fixe le câble de la batterie à cette dernière. 3.

  • Page 72: Cadre Interne De L'assemblage

    Cadre interne de l’assemblage Retrait du cadre interne de l’assemblage PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

  • Page 73: Installation Du Cadre Interne De L'assemblage

    Figure 2. Retrait du cadre interne Étapes 1. Retirez les câbles des antennes des guides d’acheminement situés sur l’assemblage du repose-mains. 2. Déconnectez de la carte système le câble des haut-parleurs. 3. Retirez les câbles des haut-parleurs des guides d’acheminement situés sur l’assemblage du repose-poignets. 4.
  • Page 74 Retrait et installation des unités remplaçables sur site (FRU)

  • Page 75: Pavé Tactile

    Étapes 1. Alignez les trous de vis situés sur le cadre interne de l’assemblage avec ceux de la carte système et de l’assemblage du repose- poignets. 2. Remettez en place les douze vis (M2x3) qui fixent le cadre interne de l’assemblage à l’assemblage du repose-poignets. 3.

  • Page 76: Installation Du Pavé Tactile

    4. Retirez la batterie. 5. Retirez la carte WWAN 4G ou la carte WWAN 5G, selon le cas. 6. Retirez la carte WLAN. 7. Retirez le cadre interne de l’assemblage. À propos de cette tâche Les images suivantes indiquent l’emplacement du pavé tactile et montrent la procédure de retrait. Étapes 1.

  • Page 77: Haut-Parleurs

    Étapes 1. Placez le pavé tactile dans son logement situé sur l’assemblage du repose-poignets. 2. Alignez les trous de vis du pavé tactile avec ceux de l’assemblage du repose-poignets. 3. Remettez en place les cinq vis (M2x2,5) qui fixent le pavé tactile à l’assemblage du repose-poignets. 4.

  • Page 78: Installation Des Haut-Parleurs

    2. Retirez la carte SIM. 3. Retirez le cache de fond. À propos de cette tâche Les images suivantes indiquent l’emplacement des haut-parleurs et montrent la procédure de retrait. Étapes 1. Déconnectez de la carte système le câble des haut-parleurs. 2.

  • Page 79: Pile Bouton

    Étapes 1. À l’aide des embouts d’alignement, placez les haut-parleurs gauche et droit dans leurs logements situés sur l’assemblage du repose- poignets. 2. Faites passer le câble des haut-parleurs par les guides de routage situés sur l’assemblage du repose-poignets. 3. Connectez le câble des haut-parleurs à la carte système. Étapes suivantes 1.

  • Page 80: Installation De La Pile Bouton

    Étapes 1. Déconnectez de la carte système le câble de la pile bouton. 2. Libérez le câble de la pile bouton du guide d’acheminement situé sur l’assemblage du repose-poignets. 3. Décollez la pile bouton et son câble pour les dégager de l’assemblage du repose-poignets. Installation de la pile bouton Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.

  • Page 81: Dissipateur De Chaleur

    Étapes 1. Collez la pile bouton sur le logement de pile bouton situé sur l’assemblage du repose-poignets. 2. Acheminez le câble de la pile bouton via les guides d’acheminement situés sur l’ensemble repose-mains. 3. Branchez le câble de la pile bouton sur le connecteur situé sur la carte système. Étapes suivantes 1.

  • Page 82: Installation Du Dissipateur De Chaleur (Processeur Graphique Séparé)

    Les images suivantes indiquent l’emplacement du dissipateur de chaleur et montrent la procédure de retrait. Étapes 1. Desserrez les sept vis imperdables qui fixent le dissipateur de chaleur à la carte système. REMARQUE : Desserrez les vis imperdables dans l’ordre séquentiel inverse indiqué sur le dissipateur de chaleur [7 > 6 > 5 > 4 > 3 >...

  • Page 83: Retrait Du Dissipateur De Chaleur (Processeur Graphique Intégré)

    Étapes 1. Placez le dissipateur de chaleur sur la carte système. 2. Serrez les sept vis imperdables qui fixent le dissipateur de chaleur à la carte système. REMARQUE : Serrez les vis imperdables dans l’ordre séquentiel indiqué sur le dissipateur de chaleur [1 > 2 > 3 > 4 > 5 > 6 > 7]. REMARQUE : Le nombre de vis varie en fonction de la configuration commandée.

  • Page 84: Installation Du Dissipateur De Chaleur (Processeur Graphique Intégré)

    Les images suivantes indiquent l’emplacement du dissipateur de chaleur et montrent la procédure de retrait. Étapes 1. Desserrez les quatre vis imperdables qui fixent le dissipateur de chaleur à la carte système. REMARQUE : Desserrez les vis imperdables dans l’ordre séquentiel inverse indiqué sur le dissipateur de chaleur [4 > 3 > 2 > 1]. REMARQUE : Le nombre de vis varie en fonction de la configuration commandée.

  • Page 85: Carte Système

    Étapes 1. Placez le dissipateur de chaleur sur la carte système. 2. Serrez les quatre vis imperdables qui fixent le dissipateur de chaleur sur la carte système. REMARQUE : Serrez les vis imperdables dans l’ordre séquentiel indiqué sur le dissipateur de chaleur [1 > 2 > 3 > 4]. REMARQUE : Le nombre de vis varie en fonction de la configuration commandée.
  • Page 86 8. Retirez le disque SSD M.2 2230 du logement 2, le cas échéant. 9. Retirez le dissipateur de chaleur (carte graphique séparée) ou le dissipateur de chaleur (carte graphique intégrée) selon le cas. 10. Retirez la batterie. 11. Retirez le cadre interne de l’assemblage.
  • Page 87 Retrait et installation des unités remplaçables sur site (FRU)

  • Page 88: Installation De La Carte Système

    Étapes 1. Retirez les deux vis (M2x3) qui fixent le support du câble de l’écran à l’assemblage du repose-poignets. 2. Soulevez le support du câble d’écran pour le retirer de l’assemblage du repose-poignets. 3. Retirez les trois vis (M2x4) qui fixent le support Type-C à l’assemblage du repose-poignets. 4.
  • Page 89 1. Connecteur de carte WWAN 2. Connecteur de carte WLAN 3. Connecteur du câble de la carte du capteur 4. Modules de mémoire 5. Connecteur du câble d’écran 6. Connecteur du ventilateur du système 7. Disque SSD Logement 1 8. Connecteur du câble du pavé tactile 9.
  • Page 90 Retrait et installation des unités remplaçables sur site (FRU)
  • Page 91 Étapes 1. Alignez et positionnez la carte système sur son emplacement sur l’assemblage du repose-poignets. 2. Remettez en place les trois vis (M2x3) qui fixent la carte système à l’assemblage de repose-poignets. 3. Connectez le câble de la carte du capteur au connecteur de la carte système. 4.

  • Page 92: Bouton D'alimentation

    Étapes suivantes 1. Installez le cadre interne de l’assemblage. 2. Installez la batterie. 3. Installez le dissipateur de chaleur (carte graphique séparée) ou le dissipateur de chaleur (carte graphique intégrée) selon le cas. 4. Installez le disque SSD M.2 2230 du logement 2, le cas échéant.

  • Page 93: Installation Du Bouton D'alimentation

    Étapes 1. Retirez les deux vis (M2x2,5) qui fixent le bouton d’alimentation à l’assemblage du repose-poignets. 2. Soulevez le bouton d’alimentation pour le dégager de l’assemblage du repose-mains. Installation du bouton d’alimentation PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés.

  • Page 94: Bouton D'alimentation Avec Lecteur D'empreintes Digitales (En Option)

    Étapes 1. Alignez et positionnez le bouton d’alimentation sur l’assemblage du repose-poignets. 2. Remettez en place les deux vis (M2x2,5) pour fixer le bouton d’alimentation à l’assemblage du repose-poignets. Étapes suivantes 1. Installez la carte système. 2. Installez le cadre interne de l’assemblage.

  • Page 95: Installation Du Bouton D'alimentation Avec Lecteur D'empreintes Digitales (En Option)

    Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez la carte SIM. 3. Retirez le cache de fond. 4. Retirez la batterie. 5. Retirez la carte WWAN 4G ou la carte WWAN 5G, selon le cas. 6.

  • Page 96: Clavier

    À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte d’alimentation et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Alignez et positionnez le bouton d’alimentation sur l’assemblage du repose-poignets. 2. Remettez en place les deux vis (M2x2,5) pour fixer le bouton d’alimentation à l’assemblage du repose-poignets. Étapes suivantes 1.
  • Page 97 Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez la carte SIM. 3. Retirez le cache de fond. 4. Retirez la batterie. 5. Retirez la carte WWAN 4G ou la carte WWAN 5G, selon le cas. 6.

  • Page 98: Installation Du Clavier

    Étapes 1. Ouvrez le loquet et débranchez le câble du clavier du pavé tactile. 2. Ouvrez le loquet et débranchez le câble de rétroéclairage du clavier du pavé tactile. 3. Retirez les vingt-et-une vis (M2x2) qui fixent le support du clavier à l’assemblage du repose-poignets. 4.
  • Page 99 Étapes 1. Placez le clavier en l’alignant sur son support. Retrait et installation des unités remplaçables sur site (FRU)

  • Page 100: Assemblage D'écran

    2. Remettez en place les dix vis (M2x2) pour fixer le clavier sur son support. 3. Retournez le support du clavier. 4. Alignez le support du clavier et placez-le sur l’assemblage du repose-poignets. 5. Remettez en place les vingt-et-une vis (M2x2) qui fixent le support du clavier à l’assemblage du repose-poignets. 6.
  • Page 101 Retrait et installation des unités remplaçables sur site (FRU)
  • Page 102 Étapes 1. Retirez les deux vis (M2x3) qui fixent le support du câble d’écran à la carte système. 2. Soulevez le support du câble d’écran pour le retirer de l’assemblage du repose-poignets. 3. Déconnectez de la carte système le câble de l’écran. 4.

  • Page 103: Installation De L'assemblage D'écran

    Installation de l’assemblage d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage d’écran et fournissent une représentation visuelle de la procédure d’installation.

  • Page 104: Étapes Suivantes

    Étapes 1. Placez l’assemblage du repose-mains sur le bord de la table avec les haut-parleurs à l’opposé du bord. 2. Alignez les trous de vis situés sur l’assemblage du repose-poignets avec ceux situés sur les charnières d’écran. 3. Remettez en place les six vis (M2,5x5) qui fixent les charnières d’écran gauche et droite à l’assemblage du repose-poignets. 4.

  • Page 105: Cadre D'écran

    Cadre d’écran Retrait de la bordure d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez la carte SIM.

  • Page 106: Panneau D'écran

    Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la bordure d’écran et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Alignez et placez la bordure d’écran sur l’assemblage d’écran. 2.
  • Page 107 2. Retirez la carte SIM. 3. Retirez le cache de fond. 4. Retirez la carte WWAN 4G ou la carte WWAN 5G, selon le cas. 5. Retirez la carte WLAN. 6. Retirez l’assemblage d’écran. 7. Retirez la bordure d’écran. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau d’écran et fournissent une représentation visuelle de la procédure de retrait.
  • Page 108 Étapes 1. Retirez les quatre vis (M2,5x3,5) qui fixent le panneau d’écran au capot arrière de l’écran. 2. Soulevez le panneau d’écran et ouvrez-le pour accéder au câble d’écran. 3. Décollez le ruban adhésif sur le connecteur du câble de l’écran. 4.

  • Page 109: Installation Du Panneau D'écran

    Installation du panneau d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau d’écran et fournissent une représentation visuelle de la procédure d’installation.
  • Page 110 Retrait et installation des unités remplaçables sur site (FRU)
  • Page 111 Étapes 1. Branchez le câble d’écran au connecteur du panneau d’écran et fermez le loquet. 2. Collez le ruban conducteur pour fixer le câble de l’écran au panneau d’écran. 3. Fermez le panneau d’écran et le capot arrière d’écran pour les assembler. REMARQUE : Assurez-vous que les languettes du panneau d’écran sont insérées dans les logements situés sur le capot de l’écran.

  • Page 112: Module De Webcam

    Module de webcam Retrait du module de caméra PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2.

  • Page 113: Installation Du Module De Caméra

    Étapes 1. Décollez le ruban adhésif qui fixe le câble de la caméra au capot arrière de l’écran. 2. Déconnectez le câble de la webcam. 3. Faites délicatement levier sur le module de caméra en commençant par le point de levier situé sur son bord inférieur. 4.
  • Page 114 Figure 3. Installation du module de caméra Étapes 1. Alignez le module de caméra et placez-le dans le logement situé sur le capot arrière de l’écran. 2. Connectez le câble du module de caméra au connecteur situé sur le module de celle-ci. 3.

  • Page 115: Charnières De L'écran

    Charnières de l’écran Retrait des charnières d’écran PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez la carte SIM.

  • Page 116: Capot Arrière De L'écran

    Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement des charnières d’écran et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Alignez le trou de vis de la charnière d’écran gauche avec celui du capot arrière de l’écran. 2.

  • Page 117: Installation Du Capot Arrière De L'écran

    Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez la carte SIM. 3. Retirez le cache de fond. 4. Retirez la carte WWAN 4G ou la carte WWAN 5G, selon le cas. 5. Retirez la carte WLAN. 6.

  • Page 118: Câble D'écran

    Étapes Posez le capot arrière de l’écran sur une surface plane. Étapes suivantes 1. Installez le panneau d’écran. 2. Installez la bordure d’écran. 3. Installez l’assemblage d’écran. 4. Installez la carte WLAN. 5. Installez la carte WWAN 4G ou la carte WWAN 5G, selon le cas. 6.

  • Page 119: Installation Du Câble De L'écran

    8. Retirez le panneau d’écran. À propos de cette tâche Les figures suivantes indiquent l’emplacement du câble d’écran et fournissent une représentation visuelle de la procédure de retrait. Étapes 1. Décollez le ruban adhésif qui fixe le câble d’écran au capot arrière de l’écran. 2.

  • Page 120: Carte Des Capteurs

    Étapes 1. Branchez le câble d’écran sur le connecteur situé sur la caméra. 2. Collez le câble d’écran au capot arrière de l’écran. 3. Collez le ruban adhésif qui fixe le câble d’écran au capot arrière de l’écran. Étapes suivantes 1.

  • Page 121: Installation De La Carte Des Capteurs

    6. Retirez l’assemblage d’écran. 7. Retirez la bordure d’écran. 8. Retirez le panneau d’écran. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte des capteurs et fournissent une représentation visuelle de la procédure de retrait. Étapes 1.

  • Page 122: Lecteur D'empreintes Digitales

    Étapes 1. Placez la carte des capteurs dans son logement sur le capot arrière de l’écran. 2. Acheminez le câble de la carte des capteurs dans les guides d’acheminement situés sur le capot arrière de l’écran. Étapes suivantes 1. Installez le panneau d’écran.

  • Page 123: Installation Du Lecteur D'empreintes Digitales (En Option)

    À propos de cette tâche La ou les images suivantes indiquent l’emplacement du lecteur d’empreintes digitales et fournissent une représentation visuelle de la procédure de retrait. Étapes 1. Soulevez le loquet et débranchez le câble du lecteur d’empreintes digitales du connecteur situé sur la carte USH. 2.
  • Page 124 À propos de cette tâche Les images suivantes indiquent l’emplacement du lecteur d’empreintes digitales et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Alignez et positionnez le lecteur d’empreintes digitales dans son logement situé sur l’assemblage du repose-poignets. 2.

  • Page 125: Lecteur De Carte À Puce

    Lecteur de carte à puce Retrait du lecteur de carte à puce PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

  • Page 126: Plaque De Recouvrement Du Logement De Carte Sim Factice

    Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du lecteur de carte à puce et fournissent une représentation visuelle de la procédure d’installation. Étapes 1.
  • Page 127 3. Retirez le cache de fond. 4. Retirez la carte WWAN 4G ou la carte WWAN 5G, selon le cas. 5. Retirez la carte WLAN. 6. Retirez les modules de mémoire. 7. Retirez le disque SSD M.2 2230 M.2 2280 du logement 1, le cas échéant. 8.

  • Page 128: Installation De La Plaque De Recouvrement Du Logement De Carte Sim Factice

    Installation de la plaque de recouvrement du logement de carte SIM factice Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la plaque de recouvrement du logement de carte SIM factice et fournit une représentation visuelle de la procédure d’installation de la plaque de recouvrement du logement de carte SIM factice.

  • Page 129: Assemblage Du Repose-Poignets

    Assemblage du repose-poignets Retrait de l’assemblage du repose-poignets PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2.

  • Page 130: Installation De L'assemblage De Repose-Poignets

    Étapes Après que vous avez effectué les étapes préliminaires, il vous reste l’assemblage du repose-poignets. Installation de l’assemblage de repose-poignets PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À...
  • Page 131 Étapes Posez l’assemblage du repose-poignets sur une surface plane. Étapes suivantes 1. Installez le lecteur d’empreintes digitales, le cas échéant. 2. Installez le lecteur de carte à puce, le cas échéant. 3. Installez l’assemblage d’écran. 4. Installez la carte système. 5.

  • Page 132: Chapitre 7: Logiciel

    ● Windows 11 Professionnel 64 bits ● Windows 10 China Government, 64 bits ● Ubuntu 22.04 LTS 64 bits Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissances Dell 000123347 intitulé « Forum aux questions Pilotes et téléchargements ».

  • Page 133: Chapitre 8: Technologies Et Composants

    Technologies et composants REMARQUE : Les instructions fournies dans ce document sont applicables aux ordinateurs livrés avec le système d’exploitation Windows. Windows est installé en usine sur cet ordinateur. Technologies et composants...

  • Page 134: Chapitre 9: Configuration Du Bios

    configuration du BIOS PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres de configuration du BIOS. Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. REMARQUE : Selon votre ordinateur et les appareils installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément.

  • Page 135: Menu Démarrage Ponctuel (F12)

    REMARQUE : Il est recommandé d’éteindre l’ordinateur s’il est sous tension. Ce menu contient les périphériques à partir desquels vous pouvez démarrer, y compris l’option de diagnostic. Les options du menu de démarrage sont les suivantes : ● Disque amovible (si disponible) ●...

  • Page 136: Présentation Générale

    Tableau 37. Options de configuration du système : Menu Informations système (suite) Présentation générale État de la batterie Affiche l’état de la batterie de l’ordinateur. Intégrité Affiche l’intégrité de la batterie de l’ordinateur. Adaptateur secteur Indique si l’adaptateur secteur est connecté ou non. Type de durée de vie de la batterie Affiche les options de type d’autonomie de la batterie, telles que Standard, Longue durée 1.0, Longue durée 2.0...

  • Page 137: Configuration Du Démarrage

    Tableau 38. Options de configuration du système : menu Configuration du démarrage  Configuration du démarrage Séquence de démarrage Mode de démarrage : UEFI uniquement Affiche le mode de démarrage de cet ordinateur. Séquence de démarrage Permet de définir la séquence d’amorçage. Enable Secure Digital (SD) Card Boot Permet d’activer ou de désactiver le démarrage en lecture seule de la carte SD.
  • Page 138 Par défaut, l’option Vidéo/alimentation uniquement sur les ports USB-C est désactivée. Remplacement par la station d’accueil Permet à d’utiliser Dell Dock Type-C pour fournir un flux de données quand les Type-C ports USB externes sont désactivés. Lorsque le remplacement par la station d’accueil Type-C est activé, le sous-menu Video/Audio/Lan est activé.

  • Page 139: Écran Tactile

    Tableau 40. Options de configuration du système : menu Stockage (suite) Stockage ● M.2 PCIe SSD-2 Création de rapports SMART Activer la création de rapports SMART Permet d’activer ou de désactiver SMART (Technologie d’auto-supervision, analyse et signalement) pendant le démarrage de l’ordinateur. Par défaut, l’option Activer la création de rapports SMART est désactivée.

  • Page 140: Alimentation

    Tableau 42. Options de configuration du système : menu Connexion (suite) Connexion Par défaut, cette option est activée. Activer la pile réseau UEFI Permet d’activer ou de désactiver la pile réseau UEFI et de contrôler le contrôleur LAN intégré. Par défaut, l’option Activer la pile réseau UEFI est désactivée. Contrôle de l’émetteur sans fil Contrôler la radio WLAN Détecte la connexion de l’ordinateur à...

  • Page 141: Gestion Thermique

    Par défaut, l’option Optimisé est activée. Prise en charge de l’éveil par USB Éveil système lors de la connexion à une Lorsque cette option est activée, la connexion d’une station d’accueil USB-C Dell station d’accueil Dell USB-C déclenche la sortie de veille de l’ordinateur.

  • Page 142: Interface Bios Authentifiée

    Par défaut, l’option Détection d’altération des périphériques du firmware est définie sur Silencieux. Pour plus de sécurité, Dell Technologies recommande d’activer l’option Détection des altérations du périphérique du firmware activée. Effacer la détection d’altération des Par défaut, cette option est désactivée.

  • Page 143: Verrouillage De La Configuration Par L'administrateur

    Activer le rétablissement des PSID non admin Contrôle l’accès au rétablissement des ID de sécurité physique (PSID) des disques durs NVMe à partir de l’invite Dell Security Manager. Par défaut, cette option est désactivée. Tableau 46. Options de configuration du système : menu Restauration de mise à jour ...

  • Page 144: Fonctionnalité Intel Amt

    Cette option permet de contrôler les procédures de démarrage automatiques pour système d’exploitation Dell la console SupportAssist System Resolution, ainsi que pour l’outil de récupération du système d’exploitation Dell OS Recovery. Par défaut, la valeur du seuil est réglée sur 2. Tableau 47. Options de configuration du système : menu Gestion des systèmes ...
  • Page 145 Tableau 48. Options de configuration du système : menu Clavier  Clavier Activer le verrouillage numérique Permet d’activer ou de désactiver la fonction Verr Num au démarrage de l’ordinateur. Par défaut, cette option est activée. Options de verrouillage des touches de Par défaut, l’option Verrouillage Fn est activée. fonction Luminosité...

  • Page 146: Intel Speedstep

    Tableau 50. Options de configuration du système : menu Virtualisation (suite) Virtualisation Activer la technologie de virtualisation Intel Lorsque cette option est activée, le système peut activer Virtualization Technology pour les E/S directes for Direct I/O (VT-d). Par défaut : activé Protection DMA Active le support DMA avant démarrage Ce paramètre contrôle la protection DMA avant démarrage à...

  • Page 147: Mise À Jour Du Bios

    à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour plus d’informations à ce sujet, consultez l’article de la base de connaissances sur www.dell.com/support. Étapes 1.

  • Page 148: Mise À Jour Du Bios Depuis Le Menu De Démarrage Ponctuel F12

    ● Une clé USB utilisant le système de fichiers FAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable du BIOS que vous avez téléchargé à partir du site Web de support Dell et copié à la racine de la clé USB.

  • Page 149: Mot De Passe Système Et De Configuration

    7. L’ordinateur redémarrera une fois la mise à jour du BIOS terminée. Mot de passe système et de configuration Tableau 53. Mot de passe système et de configuration  Type de mot de passe Description Mot de passe système Mot de passe que vous devez saisir pour ouvrir une session sur le système.

  • Page 150: Suppression Ou Modification D'un Mot De Passe Système Ou De Configuration Existant

    Effacement des mots de passe système et de configuration du BIOS À propos de cette tâche Pour effacer les mots de passe du système ou du BIOS, contactez le support technique Dell comme indiqué sur le site www.dell.com/ contactdell. configuration du BIOS...
  • Page 151 REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passe Windows ou d’application, consultez la documentation fournie avec votre système Windows ou votre application. configuration du BIOS...

  • Page 152: Chapitre 10: Dépannage

    Votre ordinateur Dell dispose d’un numéro de série ou d’un code de service express comme identifiant unique. Pour afficher les ressources de support pertinentes pour votre ordinateur Dell, nous vous recommandons de saisir le numéro de série ou le code de service express sur www.dell.com/support.

  • Page 153: Diagnostics Dell Supportassist De Vérification Des Performances Système Avant Démarrage

    Les diagnostics SupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent un ensemble d’options pour des appareils ou des groupes de périphériques particuliers, vous permettant de :...

  • Page 154: Comment Réaliser Un Test M-Bist

    Auto-test intégré (BIST) de l’écran LCD Les ordinateurs portables Dell disposent d’un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie de l’écran que vous rencontrez est un problème inhérent à l’écran LCD de l’ordinateur portable Dell ou à la carte vidéo (processeur graphique) et aux paramètres du PC.

  • Page 155: Comment Appeler Le Test Bist De L'écran Lcd

    8. À la fin de la dernière couleur unie (rouge), le système s’arrête. REMARQUE : Les diagnostics de Dell SupportAssist lancent un LCD BIST, et attendent une intervention de l’utilisateur pour confirmer le bon fonctionnement de l’écran LCD. Voyants de diagnostic du système Cette section répertorie les voyants de diagnostic du système de votre ordinateur Precision 3580.

  • Page 156: Solution Proposée

    Tableau 55. Voyants de diagnostic du système (suite) Séquence de clignotement Orange Blanc Description du problème Solution proposée Mémoire/défaillance de RAM ● Réinitialisez et échangez les modules de mémoire entre les logements. ● Si le problème persiste, remplacez le module de mémoire.

  • Page 157: Récupération Du Système D'exploitation

    à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles.

  • Page 158: Cycle De Marche/Arrêt Wi-Fi

    6. Installez la batterie. 7. Installez le cache de fond. 8. Branchez l’adaptateur secteur à l’ordinateur. 9. Allumez votre ordinateur. REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l’article de la base de connaissances sur www.dell.com/support. Dépannage...

  • Page 159: Chapitre 11: Obtenir De L'aide Et Contacter Dell

    Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service : Tableau 56. Ressources d’aide en libre-service  Ressources d’aide en libre-service Emplacement de la ressource Informations sur les produits et services Dell www.dell.com...

Ce manuel est également adapté pour:

P127fP127f001

Table des Matières
