MONTAGE DU MOTEUR ET DU COFFRET D'INTERRUPTEUR SUR LE SUPPORT

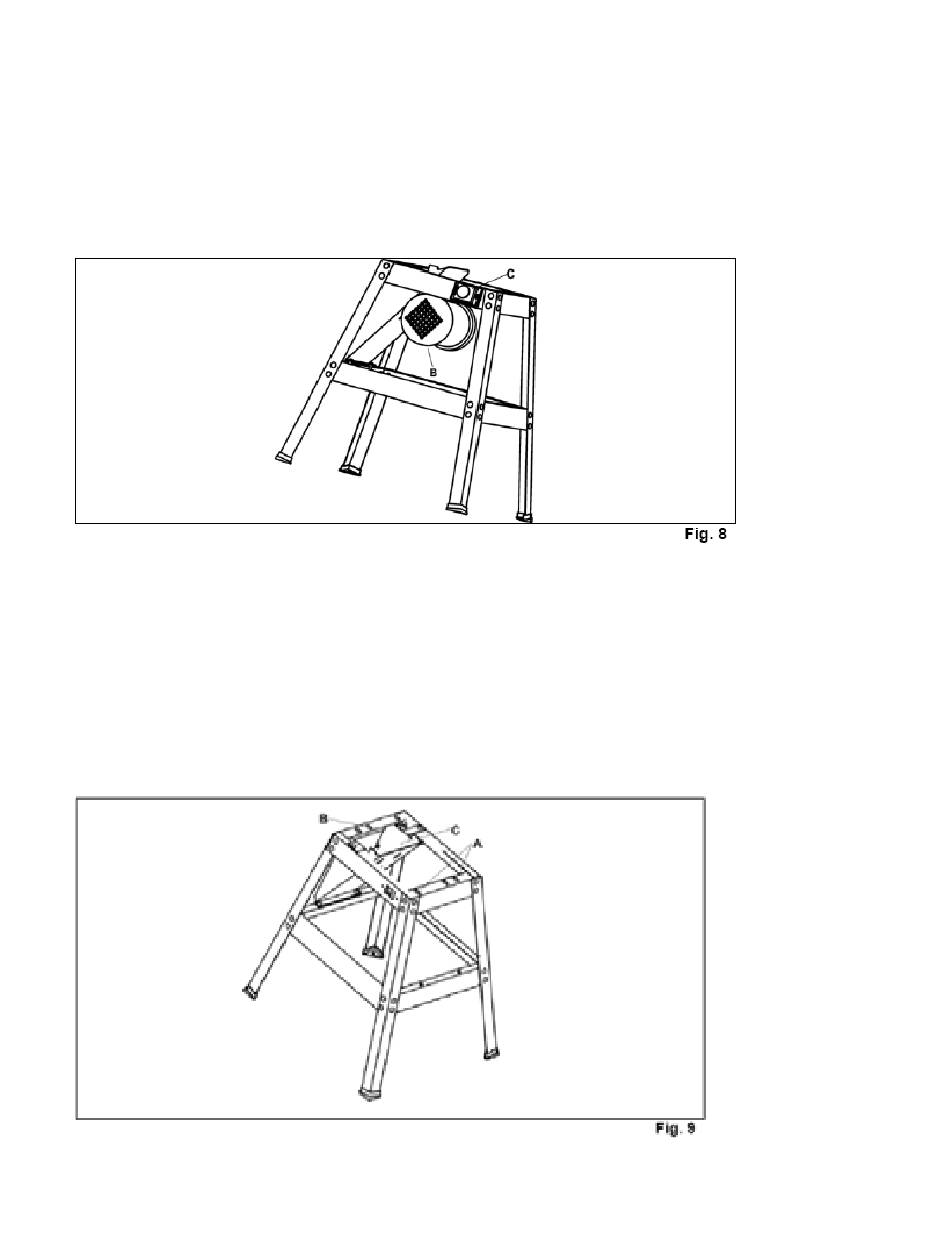

1. Le moteur (B) Fig.8 est monté au bas de la goulotte à poussière à l'aide des quatre
boulons de carrosserie de 1-1/4" de longueur (A) (non représentés sur le schéma), des rondelles
plates, des rondelles freins et des écrous hexagonaux. Ne serrez pas complètement les écrous
hexagonaux pour le moment, car le moteur sera ajusté par la suite pour un alignement et une
tension de courroie adéquats.
2. Montez le coffret d'interrupteur (C) Fig. 8, à l'intérieur de l'ouverture prévue pour le commutateur
(B) (référez-vous à la Fig. 7) avec les deux vis de 3/8" de longueur et les rondelles plates.
MONTAGE DE LA DEGAUCHISEUSE SUR LE SUPPORT
1. AVERTISSEMENT: LA DEGAUCHISSEUSE PESE ENVIRON 75KGS. FAITES ATTENTION
LORSQUE VOUS SOULEVEZ LA DEGAUCHISSEUSE POUR LA METTRE SUR LE SUPPORT.
DEUX PERSONNES AU MOINS SONT NECESSAIRES POUR SOULEVER LA MACHINE
2. L'extrémité d'avance de la dégauchisseuse est fixée aux deux trous (A) Fig. 9 et l'extrémité de
sortie de la dégauchisseuse est fixée au trou (B) sur les deux barres d'extrémité supérieures. NOTE
: La goulotte à poussière (C) se trouve du côté sortie de la dégauchisseuse . Alignez les trois trous
filetés du bas de la dégauchisseuse avec les trois trous (A) et (B) des barres d'extrémité du support.
10
