Compartiment de l'élec-
tronique
Compartiment de raccor-
dement
VEGAFLEX 81 • Foundation Fieldbus

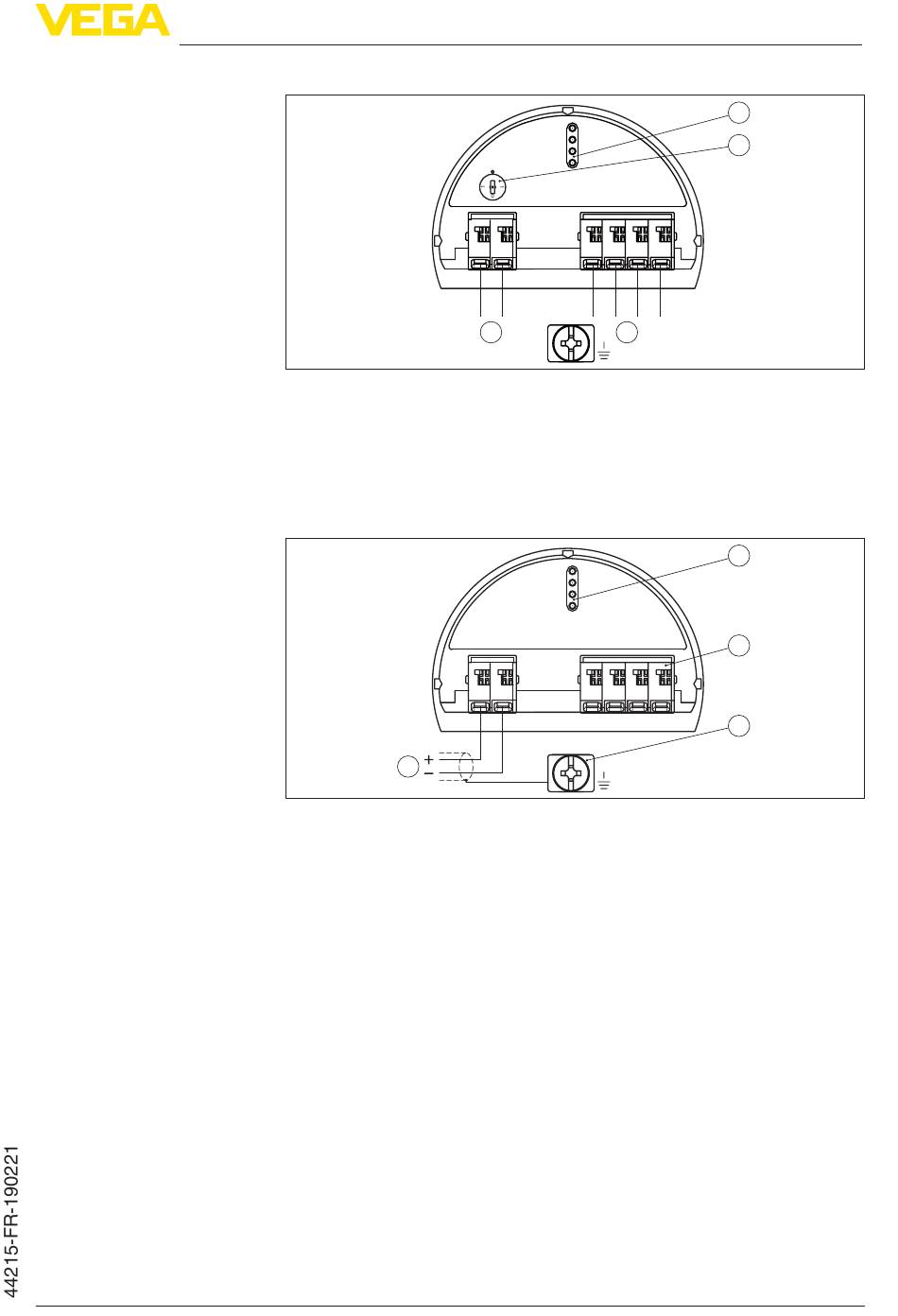

Fig. 9: Compartiment électronique - boîtier à deux chambres
1
Liaison interne au compartiment de raccordement
2 Fiches de contact pour module de réglage et d'affichage ou adaptateur
d'interfaces
3
Sélecteur de simulation ("1" = fonctionnement avec autorisation de simula-
tion)
1
Fig. 10: Compartiment de raccordement - boîtier à deux chambres
1
Tension d'alimentation, signal de sortie
2 Pour module de réglage et d'affichage ou adaptateur d'interfaces
3 Pour unité de réglage et d'affichage externe
4
Borne de terre pour le raccordement du blindage du câble
5 Raccordement à l'alimentation en tension
0
Bus
+
1
2
5
6 7 8
( )
(-)
1
1
Bus
+
1
2
5
6 7 8
( )
(-)
2
3
2
3
4
21
