Étape 4: Montage du guidon et de la potence (Voir Figs. 12 et 13)
Le guidon a été pré-assemblé avec les leviers de frein, les leviers de changement
de vitesse et les poignées. Veillez à ce que le câble le plus long soit fixé au levier
de droite (frein arrière) et le câble le plus court à celui de gauche (frein avant).
(REMARQUE : dans certaines régions, comme le Royaume-Uni, les câbles doivent
être disposés dans le sens inverse).
Votre vélo électrique peut être
équipé d'une potence réglable, d'une
potence à fourreau standard ou d'une
potence non filetée (voir la figure 12).
Quel que soit le type de potence,
vérifiez toujours que tous les boulons
sont bien serrés avant de rouler.
Respectez le type de potence et
suivez les instructions ci-dessous:
1.
Pour la potence à fourreau:
Insérez la potence du guidon dans
le tube de direction de la fourche
jusqu'à la ligne de hauteur
minimale qui est marquée sur le
côté de la potence du guidon. de
la potence du guidon. Il peut être
nécessaire de desserrer.
2.
Alignez la potence du guidon avec
la roue avant (voir Fig. 13). Serrez
fermement le(s) boulon(s) de la
potence. Remarque : certains
modèles nécessitent une clé
hexagonale de 6 mm. (Couple de
serrage: 18N.m ou 14foot lbs.
3.
Positionnement du guidon:
•
Desserrez le boulon de serrage du
guidon de la potence (Quill) ou les
boulons hexagonaux (Sans fil).
•
Positionnez le guidon à l'angle
souhaité. Assurez-vous que le
guidon se trouve au centre du
collier de serrage du guidon de la
potence.
•
Serrez le boulon de serrage du
guidon (couple de serrage : 18N.m
ou 14footlbs.lbs).
4.
Assurez-vous que votre
ensemble guidon et potence est
correctement serré avant de
rouler. Le guidon et la potence.
11
Boulon de compression
Bouchon de compression
Rondelle étoile
Boulon
de tige
Extension
Entretoises
Siège de roulement
Top Cups avec
roulements à l'intérieur

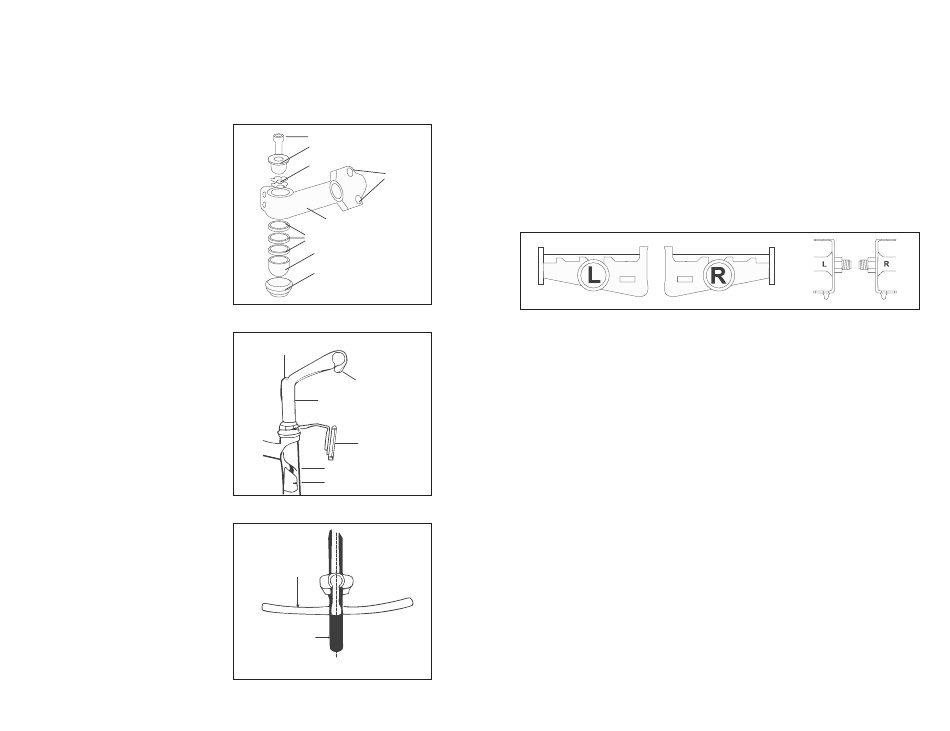

Fig. 12 (Sans fil)
Boulon d'expansion
Guidon
Boulon de serrage
Guidon Potence
Réflecteur
Tube de fourche
Cale d'expansion
Fig. 12 (Quill)
Guidon
Roue avant
Ligne centrale
Fig. 13
Étape 5: Installation des pédales (Voir Fig. 14)
Les pédales sont marquées d'un "R" (Right) ou d'un "L" (Left) sur l'extrémité filetée
de l'axe de la pédale.
Vissez la pédale marquée d'un "R" sur le côté droit de la manivelle (côté chaîne du
vélo). Tournez la pédale (à la main) dans le sens des aiguilles d'une montre. Serrez
fermement à l'aide d'une clé ouverte de 15 mm, d'une clé spécifique à la pédale
de 15 mm ou d'une clé réglable (couple de serrage : 34N.m ou 26 lbs.).
Vissez la pédale marquée d'un "L" sur le côté gauche de la manivelle. Tournez la
pédale gauche (à la main) dans le sens inverse des aiguilles d'une montre. Serrez
fermement à l'aide d'une clé ouverte de 15 mm, d'une clé spécifique
Pedal Identification:
Le guidon a été pré-assemblé avec les leviers de frein, les leviers de changement
de vitesse et les poignées. Veillez à ce que le câble le plus long soit fixé au levier
de droite (frein arrière) et le câble le plus court à celui de gauche (frein avant).
(REMARQUE : dans certaines régions, comme le Royaume-Uni, les câbles doivent
être disposés dans le sens inverse).
Votre bicyclette électrique peut être équipée d'une potence réglable, d'une
potence à fourreau standard ou d'une potence non filetée (voir la figure 12).
Quel que soit le type de potence, vérifiez toujours que tous les boulons sont bien
serrés avant de rouler. Respectez le type de potence et suivez les instructions
ci-dessous:
1.
Pour la tige de fourche : Insérez la tige du guidon dans le tube de direction
de la fourche jusqu'à la ligne de hauteur minimale qui est marquée sur le
côté de la tige du guidon. Il peut être nécessaire de desserrer le boulon
d'expansion de la potence pour que la potence puisse glisser dans le tube de
fourche, jusqu'à ce que vous obteniez la hauteur souhaitée pour la potence
du guidon. Pour une potence non filetée : faites glisser la potence sur le tube
de direction de la fourche.
2.
Alignez la potence du guidon avec la roue avant (voir Fig. 13). Serrez
fermement le(s) boulon(s) de la potence. Remarque : certains modèles
nécessitent une clé hexagonale de 6 mm. (Couple de serrage : 18N.m ou
14foot lbs. torque).
3.
Positionnement du guidon: Desserrez le boulon de serrage du guidon de la
potence (Quill) ou les boulons hexagonaux (Sans fil).
4.
Assurez-vous que votre ensemble guidon et potence est correctement
serré avant de rouler. Le guidon et la potence ne doivent pas tourner dans la
potence vers le haut ou le bas ou dans la fourche de gauche à droite (Fig. 13).
Fig. 14
12
