Note : Assurez-vous que les fils d'entrée et de sortie et les bornes d'entré e et de
sortie sont bien connecté s.
Input L
Input N
Input Ground

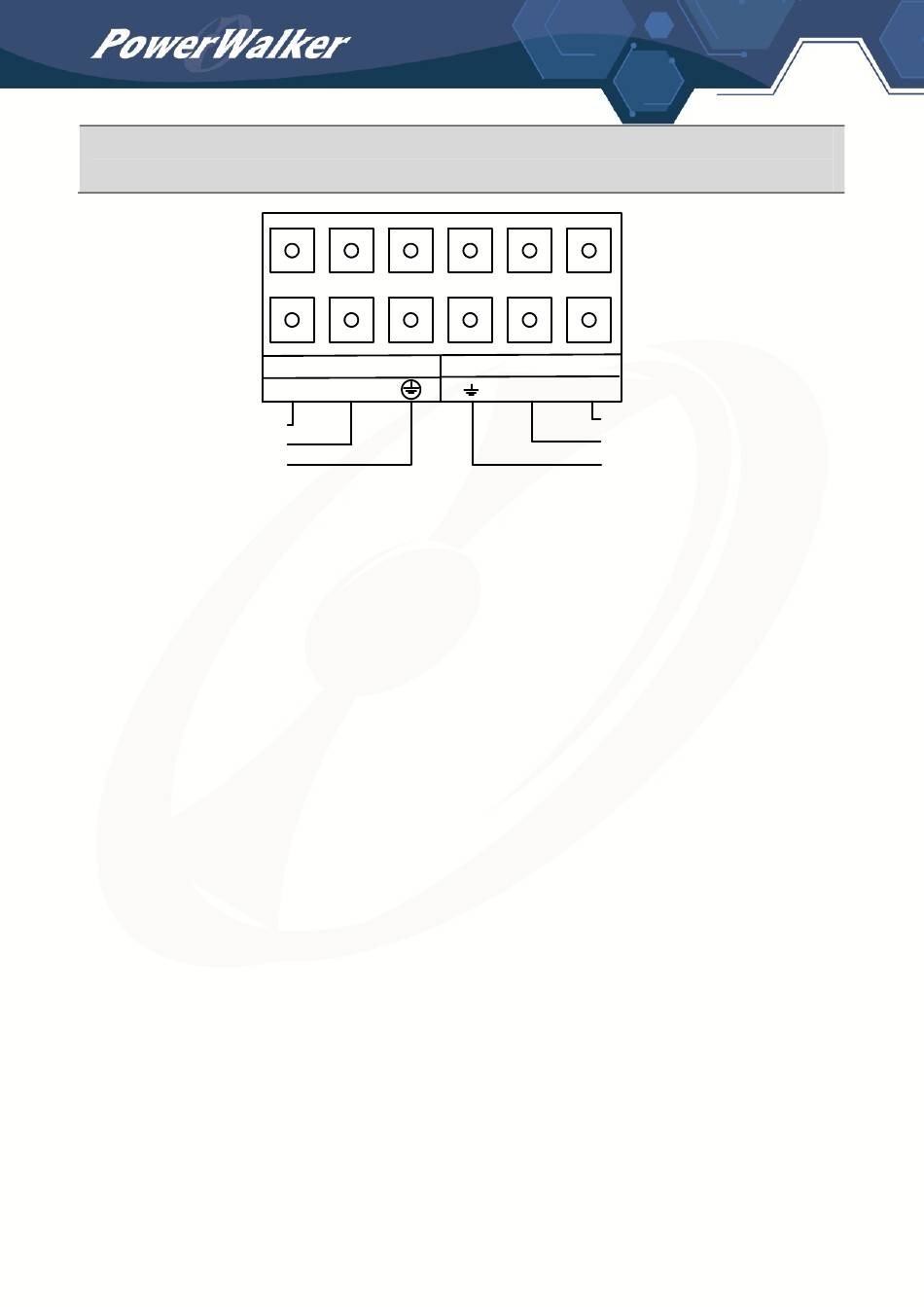

Fig.4-2 Schéma de câ blage du bornier d'entrée et de sortie
9)
Il est recommandé d'utiliser des é pissures de borne accessoires qui peuvent
être comprimées sur les fils de manière serrée, afin de garantir la fiabilité de la
connexion entre les fils et le bloc de bornes.
10) Installez un disjoncteur de sortie entre la borne de sortie de l'ASI et la charge,
et le disjoncteur doit être doté d'une fonction de protection contre le courant de
fuite si nécessaire.
11) Éteignez d'abord toutes les charges avant de les connecter à l'onduleur, puis
effectuez la connexion et enfin allumez les charges une par une.
12) Une fois l'installation terminé e, vérifiez que les câbles sont correctement et
solidement connecté s.
13) Il est conseillé de charger les batteries pendant 8 heures avant de les utiliser.
Après l'installation, allumez l'interrupteur principal et mettez le disjoncteur
d'entrée en position "ON", l'onduleur chargera automatiquement les batteries.
Il est également possible d'utiliser l'onduleur immédiatement sans charger les
batteries, mais le temps de sauvegarde peut être inférieur à la valeur standard.
14) S'il est nécessaire de connecter une charge d'inductance telle qu'un moniteur
ou une imprimante laser à l'onduleur, la puissance de dé marrage doit être
utilisé e pour calculer la capacité de l'onduleur, car sa consommation de
puissance de dé marrage est trop importante pour que l'onduleur dont la
capacité est faible tombe facilement en panne.
INPUT
L
N
13
FRANCAIS
OUTPUT
L
N
Output N
Output L
Output Ground
