BECKHOFF
8.12.4

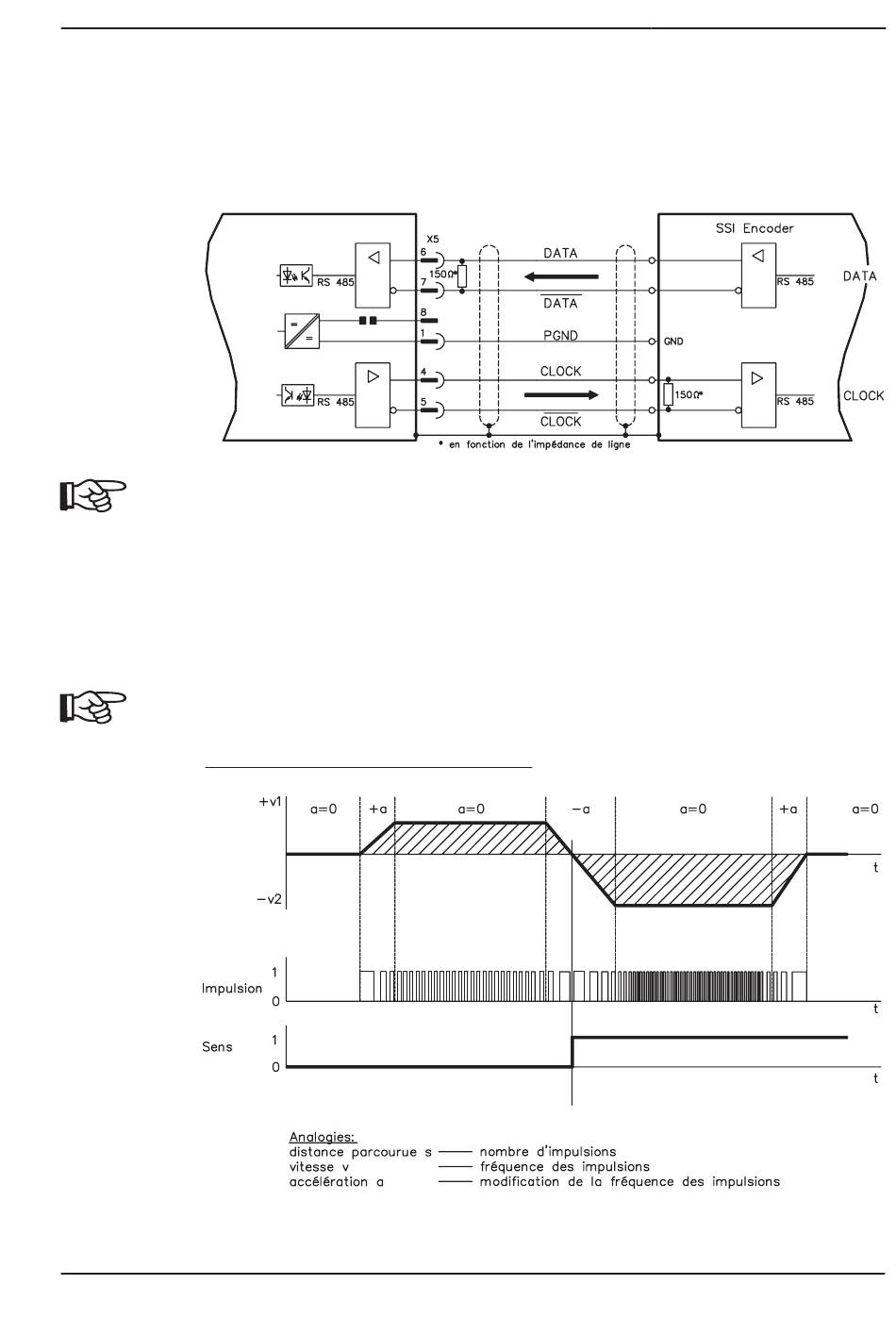

Connexion de codeur SSI (X5)
Vous pouvez connecter le variateurs AX2000 comme esclave après un codeur absolu synchrone
sérielle (SSI, maître-esclave). Pour connecter le fiche SubD X5 est utilisée. Si vous avez des que-
stions sur l'alimentation en tension du codeur et pour une longueur de câble prévue dépassant
50 m, veuillez contacter notre division des applications.
Fréquence limite: 1,5MHz
L'AGND et la DGND (connecteur X3) doivent être pontées !
8.12.5
Connexion aux commandes de moteur pas à pas (impulse/direction)
Vous pouvez raccorder le variateur à une commande de moteur pas à pas indépendante du con-
structeur. Le variateur est paramétré à l'aide du logiciel de commande. Le nombre de pas est régla-
ble; ainsi, le variateur peut être adapté aux signaux de sens d'impulsion de chaque commande de
moteur pas à pas. Divers messages peuvent être délivrés.
Considérez le seuil de fréquence! Le branchement d'un codeur ROD offre une
meilleure compatibilité électromagnétique.
Profil de vitesse avec diagramme de signaux
AX 2001...2020 Manuel du Produit
07/2007
AX2000
Installation électrique
- A.4.031.3/02
61
