6.5
Test de diode
1. Sélectionnez le test de continuité à l'aide du sélecteur rotatif.
2. Appuyez sur les touches de fonction 2 et 3 pour faire défiler
les sous-modes vers la gauche ou la droite jusqu'au symbole
du test de diode.
REMARQUE : Le titre complet du sous-mode s'affiche dans
le champ secondaire pendant quelques secondes.
3. Ce test démarre automatiquement.

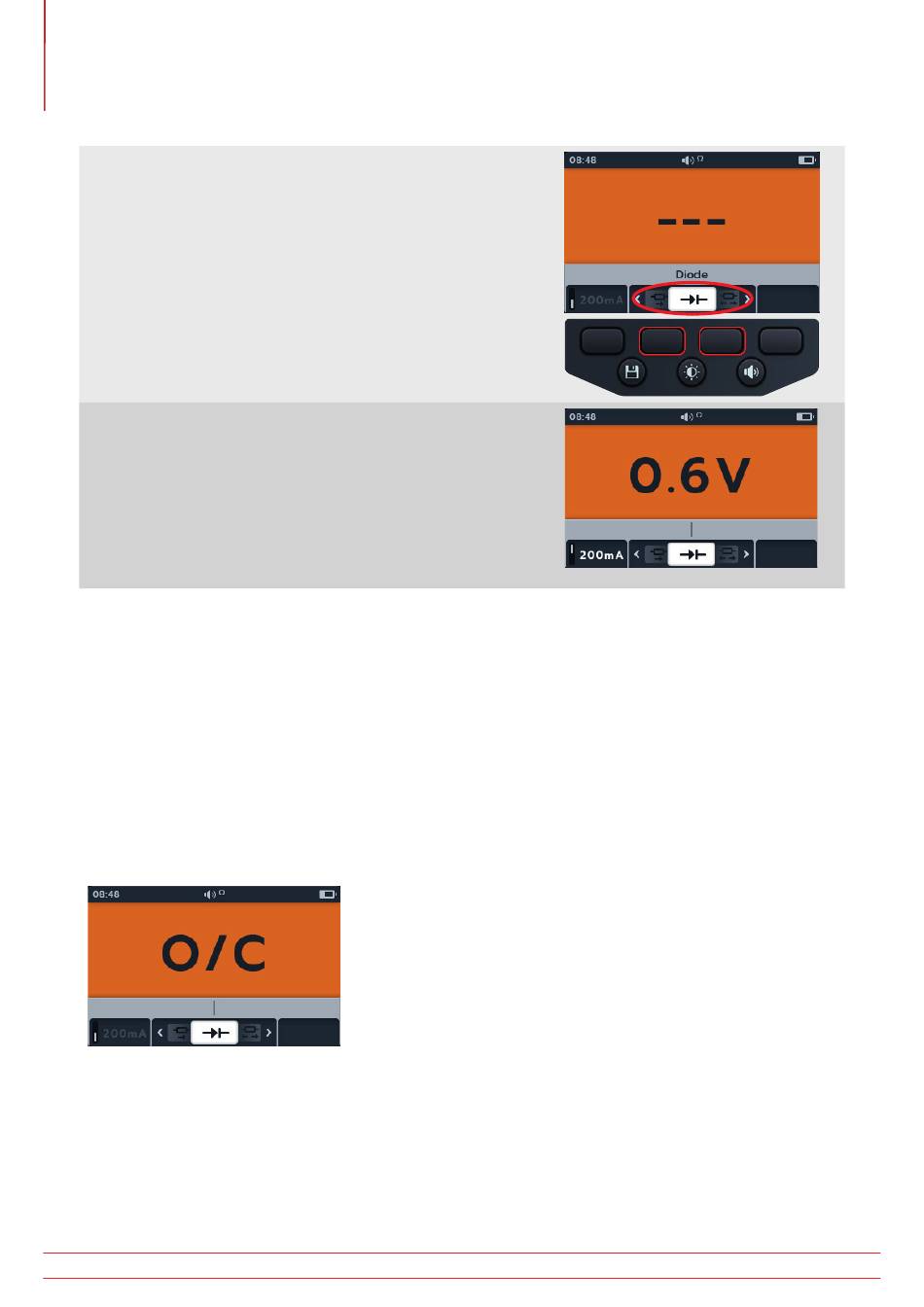

4. Pendant les tests, lechamp principal affiche la chute de tension
mesurée.
Une diode polarisée en sens direct en bon état affiche une chute de tension de 0,5 à 0,8 V pour les diodes en
„
silicium les plus couramment utilisées. Certaines diodes germanium ont une chute de tension de 0,2 à 0,3 V.
La chute de tension dépend également du courant de test.
„
L'appareil affiche O/C lorsqu'une diode en bon état est polarisée en sens inverse. La valeur O/C indique que
la diode fonctionne comme un commutateur ouvert.
„
Une diode défectueuse (circuit ouvert) ne permet pas au courant de circuler dans les deux sens. L'IMT100
affiche O/C dans les deux sens lorsque la diode est ouverte.
Une diode en court-circuit présente une chute de tension nulle dans les deux sens.
„
Si une tension comprise entre 0 V et 3 V est détectée, l'avertisseur sonore retentit et l'arrière-plan clignote,
„
ou seul l'arrière-plan clignote selon le mode d'avertisseur sonore activé.
„
Si une tension supérieure à 3 V est détectée, l'avertisseur sonore NE retentit PAS et l'arrière-plan ne clignote pas.
L'écran affiche « OL ».
REMARQUE : L'utilisateur doit connecter les sondes de test à la diode à tester. Aucune information n'est
affichée dans le champ secondaire à ce stade. La seule information affichée est la chute de tension de la
diode si l'appareil détecte une tension dans l'équipement. Si aucun courant ne circule, « O/C » est affiché
dans l'écran principal.
