Extension Wiegand contrôleur de porte
4.7
Connexion de l'alimentation à l'extension
4.7.1
Alimentation directe

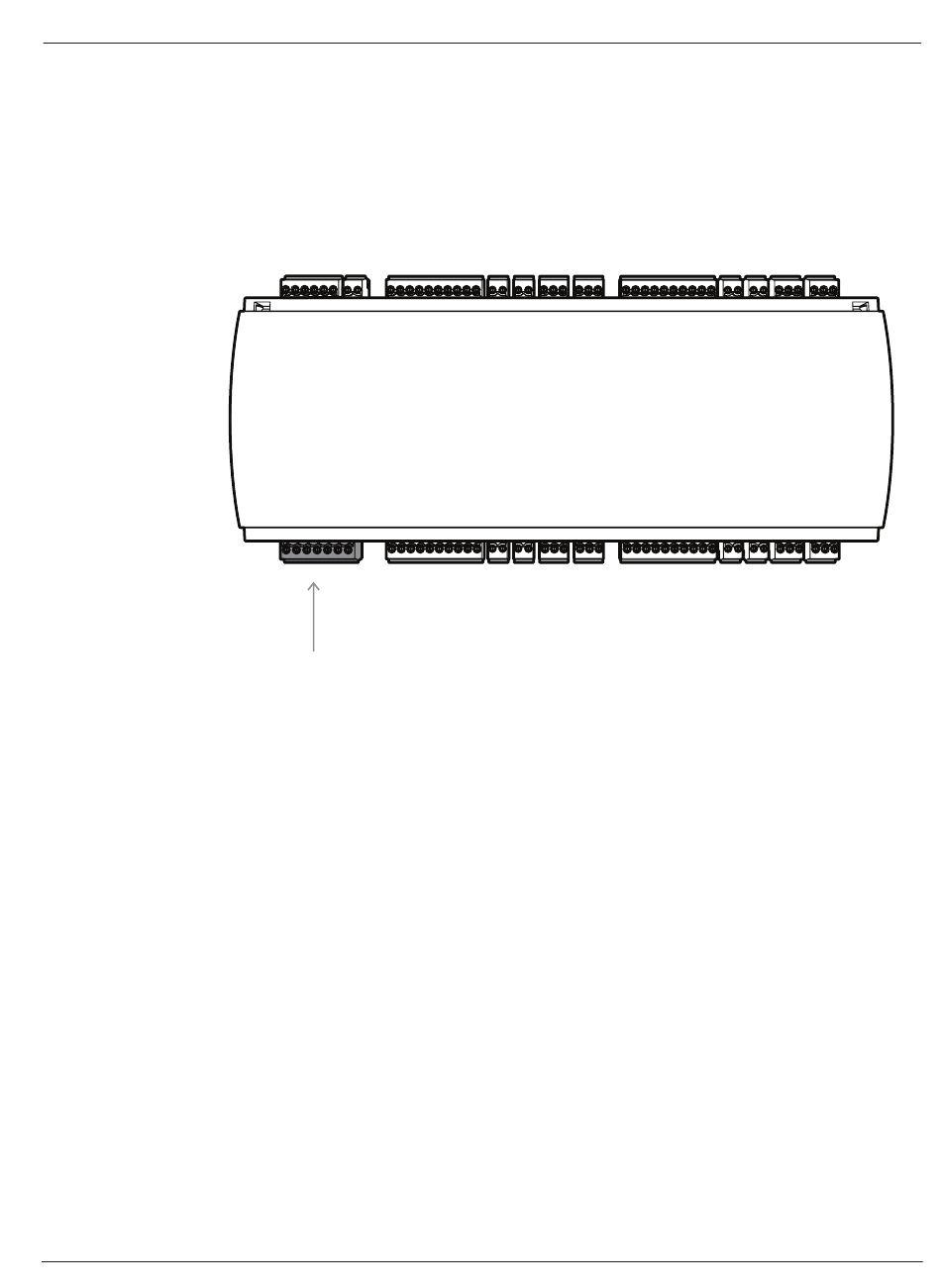

Connectez l'alimentation au connecteur à vis enfichable à 7 broches (POWER).
Connectez une alimentation externe (10 - 30 Vcc) pour l'extension à la broche 1 (positive) et
à la broche 3 (0 V) du connecteur à vis enfichable.
Bosch recommande d'utiliser le bloc d'alimentation Bosch APS-PSU-60.
Cette alimentation peut également être utilisée en tant qu'alimentation sans coupure (UPS)
lors de l'utilisation des batteries appropriées. Elle dispose également de sorties de relais
pour surveiller les signaux d'alimentation correcte. Celles-ci peuvent être connectées aux :
–
–
–
Si l'alimentation recommandée n'est pas utilisée, il est conseillé de court-circuiter ces
broches.
Bosch Security Systems B.V.
broches 4 et 7 pour l'alimentation AC correcte
broches 5 et 7 pour alimentation Batterie correcte
broches 6 et 7 pour l'alimentation DC correcte.
Guide d'installation
Installation | fr
17
2024-03 | V02 |
