ONTROLE DU TEST
3.10.1 Sélection du test relais
- Contrôle manuel:
. OFF: les sorties principales ne sont pas générées; la sortie V CA aux est générée, et peut avoir la
valeur de défaut ou la valeur de pré défaut, en fonction des sélections exécutées.
. ON: les sorties principales sont générées; la sortie V CA aux est générée, et a la valeur de défaut.
Avec cette sélection on exécute les vérifications des seuils de déclenchement et chute, qui peuvent
être mémorisées.
. De OFF à ON + TIME: les sorties principales sont générées; le chronomètre démarre en fonction
des sélections exécutées. Quand on relève le STOP, les sorties principales sont enlevées et on
visualise la temporisation. Il est possible de mémoriser le résultat du test.
. De ON à OFF + TIME: les sorties principales sont détachées; le chronomètre démarre en fonction
des sélections exécutées. Quand on relève le STOP, on visualise la temporisation. Il est possible de
mémoriser le résultat du test.
. Contrôle du test: au moyen de deux poussoirs.
- D'autres contrôles de la génération:
. Momentané: dans le mode ON, on génère les sorties principales tant que la touche est appuyée.
. Temporisé: la génération des sorties principales est limitée au temps maximum programmé;
. Extérieur. Cette sélection permet de synchroniser plus d'un T3000.
- Vérification du disjoncteur. Via menu il est possible de tester un disjoncteur. De cette manière
opérative le T3000 applique automatiquement le courant après le temps TD en fonction de la
commande de REFERMETURE appliquée à l'entrée START. Le test de relais mesure et
emmagasine la temporisation de déclenchement et la temporisation entre la chute du déclenchement
et l'arrivée de la commande REFERMETURE (figure 4). Durée du retard TD: de 0 à 999,99 s. Le
nombre maximum de commandes de fermeture: 49. Durée maxima pour tous les tests: 9999 s.
DEFAUT
DECLENCHEMENT (STOP)
REFERMETURE (START)
MESURE TEMPORISATIONS

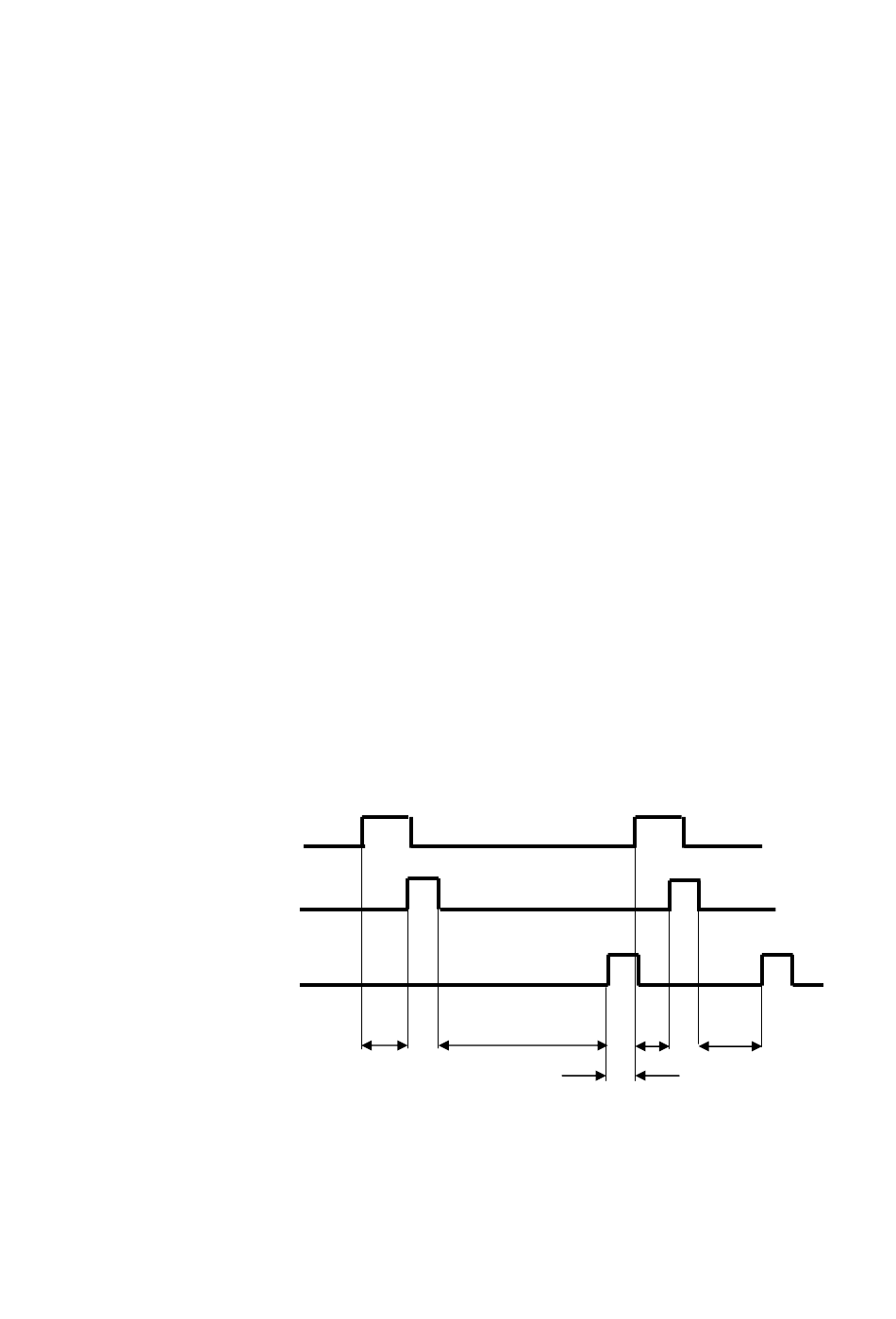

Figure 4: Mesure temporisation de déclenchement et fermeture
- Simulation du retard de l'interrupteur: il est possible de programmer le retard d'ouverture après le
déclenchement. Gamme du retard: de 0 à 999ms, ou de 0 à 999 cycles.
- Sélections de sauvetage des résultats:
. Aucun sauvetage automatique.
