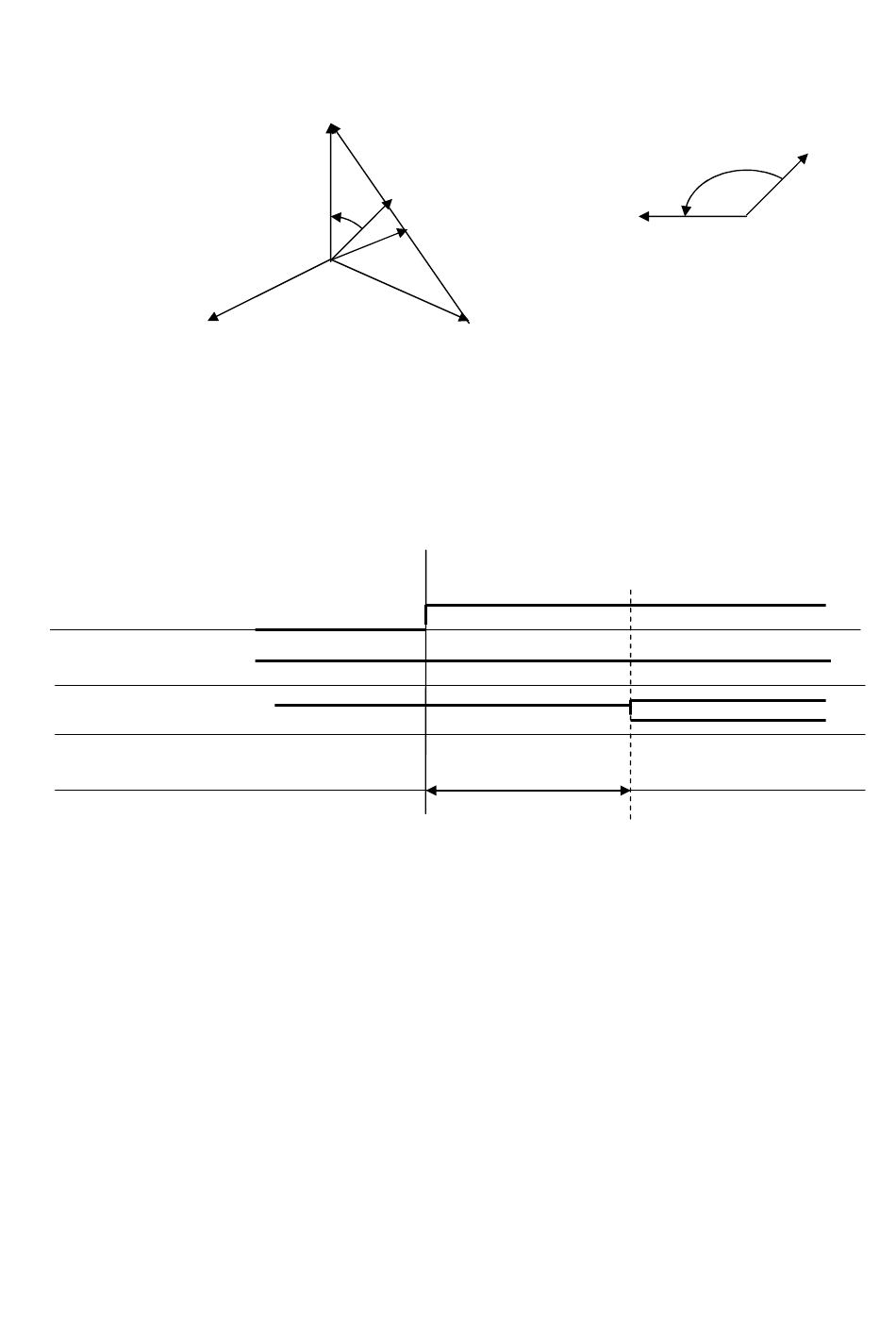

Figure 2 – Réglage de l'angle de la tension de pré défaut
- Possibilité de programmer la durée TPF de la génération du pré défaut, avant les valeurs de défaut.
La prestation permet de vérifier les relais de synchronisme: la sortie de tension principale est
appliquée avant de commuer la fréquence. Gamme de TPF: de 0 à 999.99 s.
TEST
SORTIE V1
SORTIE V2
FREQUENCE V2
DUREE PRE-D.
- Possibilité de changer la fréquence de la sortie alternative auxiliaire. Caractéristiques du
générateur de fréquence:
. Contrôle de la fréquence: au moyen du bouton multifonctions.
. Gamme de la fréquence: de 40.000 à 500.000 Hz.
. Résolution de la fréquence: 1 mHz.
. Possibilité de commuer la fréquence de la valeur nominale à celle de défaut. La fréquence
nominale est accrochée au relais.
. La commutation de la fréquence nominale à celle de défaut s'exécute sans altérer la tension de
sortie (figure 3).
VR SAINE
OFF
VN
FN
R
. 3
EV
ANGLE TENS. DE DEFAUT
VR DE DEFAUT
VT
VN
FN
T PF
VR DEFAUT
IR DE DEFAUT
ON TEMPS
P
13
45
AGINA
DI
FTEST
