Pour les longueurs 2242 et 2260
A.
B.
C.
5. Retirez le film plastique des pads thermiques situés sous les dissipateurs thermiques.
Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le
remplacer par un pad thermique d'une épaisseur de 1,25 mm.
6. Replacez les dissipateurs thermiques.
7. Fixez les dissipateurs thermiques en utilisant les vis fournies.
7
Manuel de l'utilisateur de la carte mère

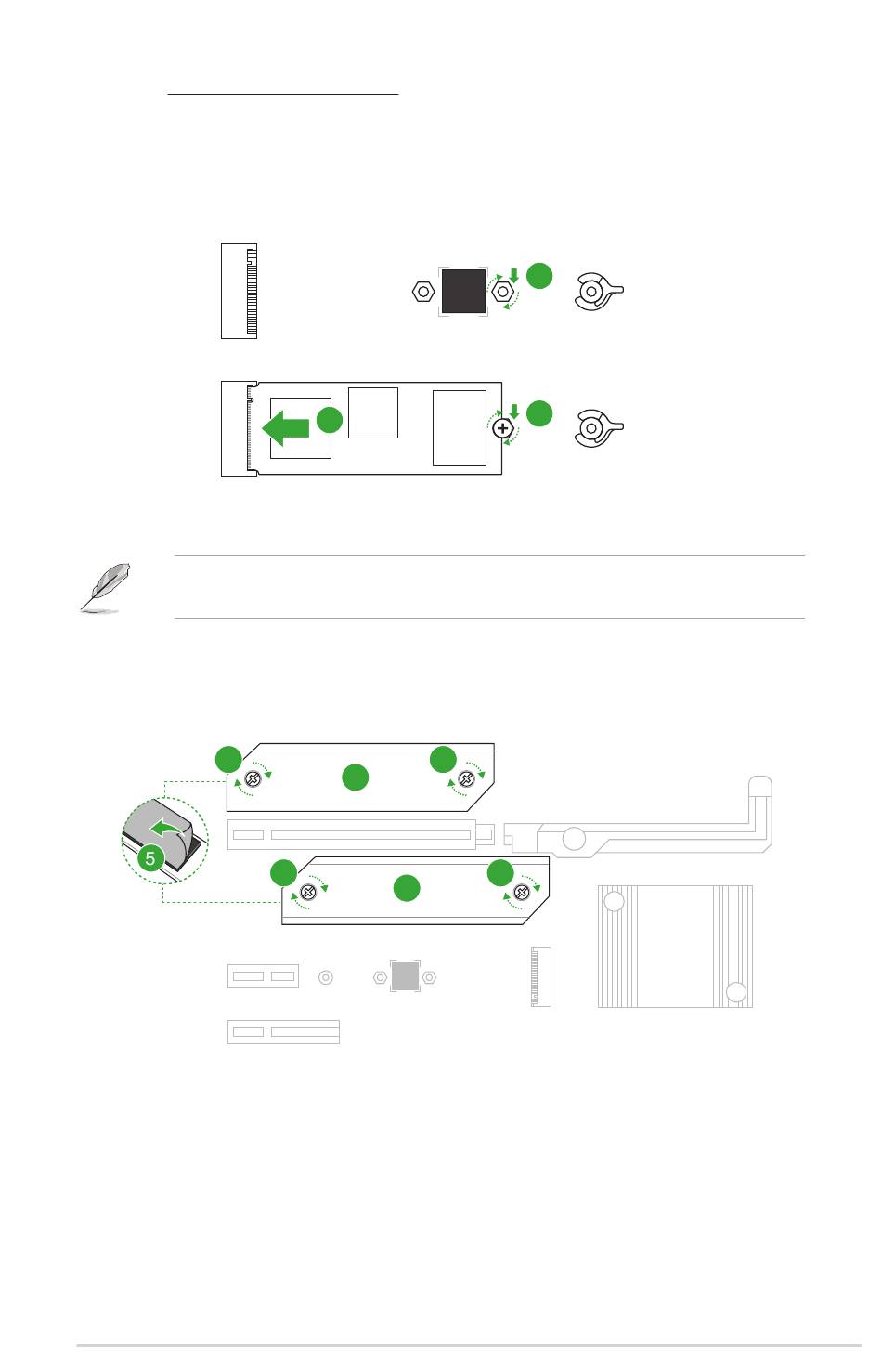

Installez le support à vis fourni dans le trou de vis situé à la longueur adaptée
à votre lecteur M.2.
Installez votre module M.2 dans le slot M.2.
Fixez votre module M.2 en utilisant la vis du support à vis.
B
6
7
6
A
C
7
7
