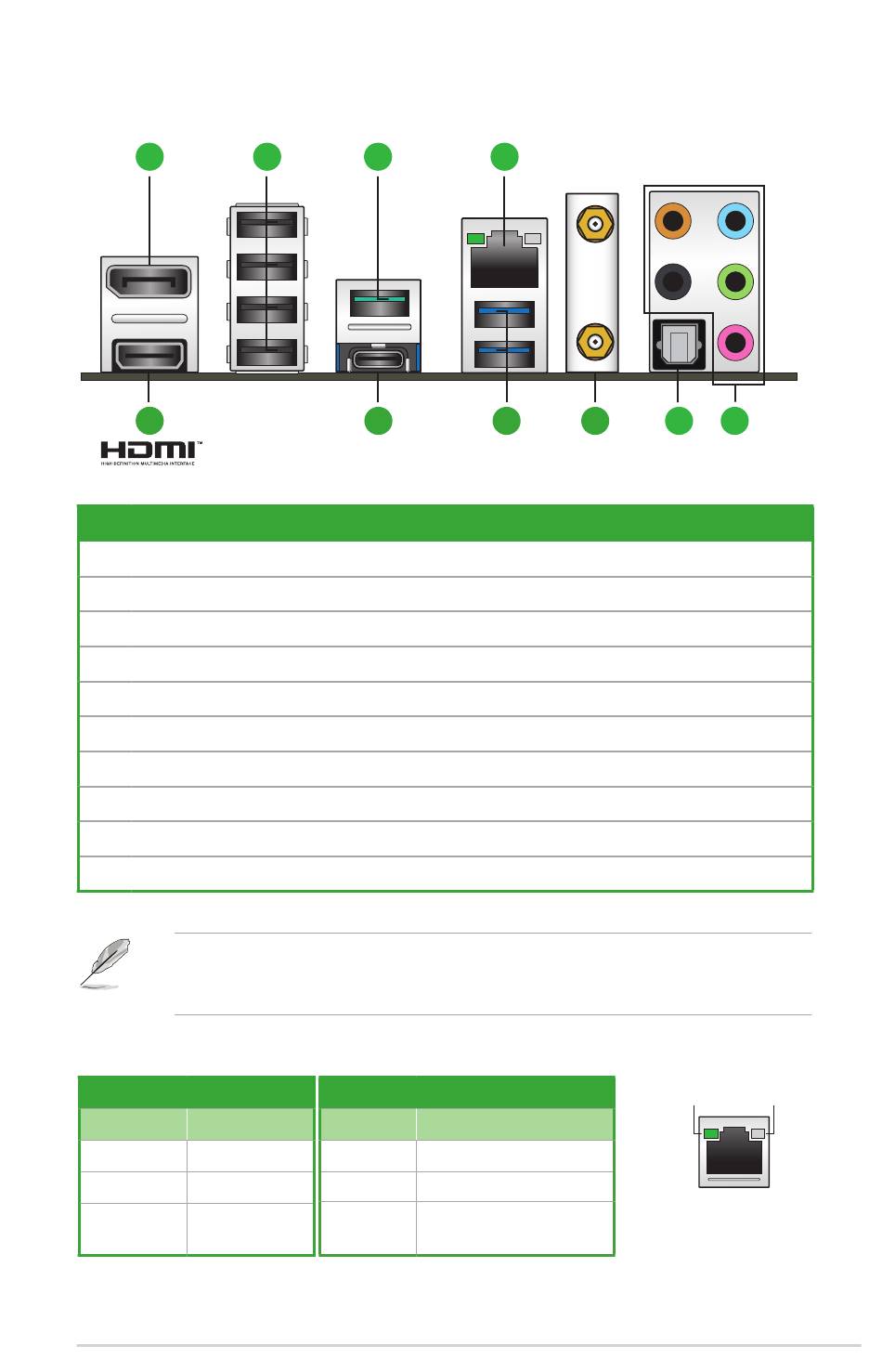

1.2.2 Connecteurs arrières
1
5
Connecteurs arrières
1. DisplayPort
2. USB 2.0 sur les ports E1, E2, E3 et E4
3. Port USB 10 Gb/s (bleu-vert) Type-A
4. Port Ethernet Realtek 2.5Gb*
5. Port HDMI™
6. Port C1 USB 20 Gb/s Type-C®
7. USB 5 Gb/s sur les ports E3 et E4
8. Module WiFi
9. Sortie S/PDIF optique
10. Prises audio**
* et ** : Reportez-vous aux tableaux ci-dessous pour plus de détails sur les ports réseau et audio.
Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est
compatible. Par exemple, connectez vos appareils USB 5 Gb/s aux ports USB 5 Gb/s afin d'obtenir de
meilleures performances avec vos appareils.
* Indications de la LED du port Ethernet Realtek 2.5Gb
LED ACT/LIEN
État Description
Éteint Pas de lien
Vert Lien établi
Activité de
Clignotant
données
Manuel de l'utilisateur de la carte mère
2 3
6
LED Vitesse
État Description
Pas de lien
Éteint
Connexion 2,5 Gb/s
Vert
Connexion 1 Gb/s /
Orange
100 Mb/s / 10 Mb/s
4
7 8
LED ACT/
9 10
LED
LIEN VITESSE
Port réseau
