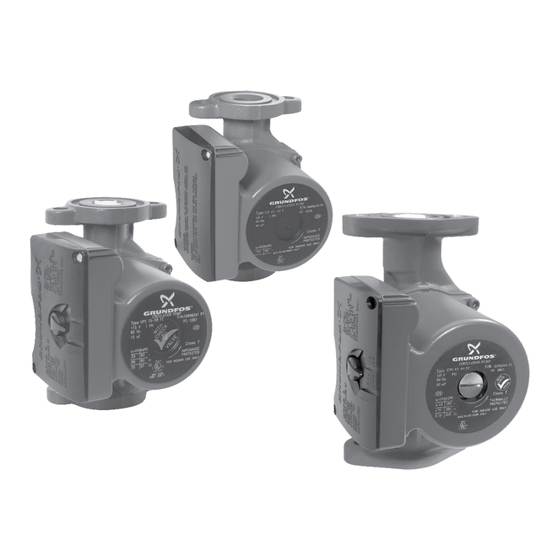

Grundfos UP Serie Notice D'installation Et De Fonctionnement
Masquer les pouces
Voir aussi pour UP Serie:
- Notice d'installation et de fonctionnement (10 pages) ,
- Notice d'installation et de fonctionnement (16 pages) ,
- Mode d'emploi (56 pages)
Manuels Connexes pour Grundfos UP Serie
Sommaire des Matières pour Grundfos UP Serie
-
Page 4: Table Des Matières
Démarrage ....11 consignes de sécurité et les instructions de Fonctionnement ....11 service Grundfos. Détection des défauts de Observer ces instructions pour les fonctionnement . -
Page 5: Description Du Produit
2.3 Liste de vérification avant l'installation 2.1 Introduction Avant de commencer l'installation, effectuer les vérifications suivantes : Ces vérifications sont Les circulateurs Grundfos sont minutieusement toutes importantes pour une bonne installation du inspectés et testés avant l'expédition. Ce circulateur. circulateur offre un fonctionnement durable, efficace et sans problème à... -
Page 6: Exigences Pour La Pression D'admission
2.3.3 Exigences pour la pression d'admission La pression requise à l'admission du circulateur est fonction de la température de l'eau, comme indiqué dans le tableau B. Dans une installation sous pression, la pression d'admission requise est la pression minimale autorisée de l’installation. -
Page 7: Installation
Les flèches sur le côté et sur le fond du corps de vers le bas. circulateur indiquent le sens de circulation du liquide à travers le circulateur. Les circulateurs Grundfos peuvent être installés dans des conduites verticales et horizontales. Le circulateur doit être installé avec l’arbre du moteur positionné horizontalement. -
Page 8: Conditions Requises Pour L'installation
3.3 Conditions requises pour l'installation 1. Bien nettoyer et rincer l’installation avant d'installer le circulateur. 2. Ne pas installer le circulateur au plus bas point d’installation, où la saleté et les sédiments s'accumulent normalement. 3. Installer une purge d'air à un ou plusieurs points élevés de l’installation pour évacuer l'air accumulé. -
Page 9: Installation Électrique
4. Installation électrique La tension de fonctionnement adéquate et d'autres informations sur l'installation électrique AVERTISSEMENT sont indiquées sur la plaque signalétique fixée sur le haut du moteur. Choc électrique Selon le modèle de circulateur, le moteur est soit Blessures graves ou mort équipé... -
Page 10: Câblage Circulateur À Vitesses Multiples
4.1.2 Câblage circulateur à vitesses multiples 1. Insérer le conducteur noir dans la borne en position L. 2. Insérer le conducteur blanc dans la borne en position N. 3. Insérer le conducteur de mise à la terre dans la borne de mise à la terre. 1 2 3 4 5 6 7 8 Schéma de câblage pour tous les circulateurs 115 V et 230 V à... -
Page 11: Démarrage
Ne pas démarrer le circulateur avant de remplir l’installation Le circulateur ne doit jamais fonctionner à sec. 6. Fonctionnement Les circulateurs à usage domestique Grundfos, correctement installés et dimensionnés pour une exécution correcte, fonctionnent silencieusement et efficacement pour fournir des années de prestations. -
Page 12: Mise Au Rebut Du Produit
1. Utiliser le service de voirie public ou privé. 2. Si ce n'est pas possible, contacter la société Grundfos la plus proche ou un atelier d'entretien. Voir également les informations relatives à la fin de vie du produit sur www.grundfos.com/product-... - Page 20 98357689 04.2024 ECM: 1390278 www.grundfos.com...
