15.4.3 Retirer et remplacer l'interface opérateur
AVERTISSEMENT !
Risque mécanique et électrique – risque de décès, de lésions graves et/ou de
dommages matériels. Éteignez toutes les sources d'alimentation du système
et débranchez-le complètement de la puissance d'entrée principale.
Pour retirer et remplacer l'interface opérateur, suivez les étapes ci-dessous :
1.
2.
3.

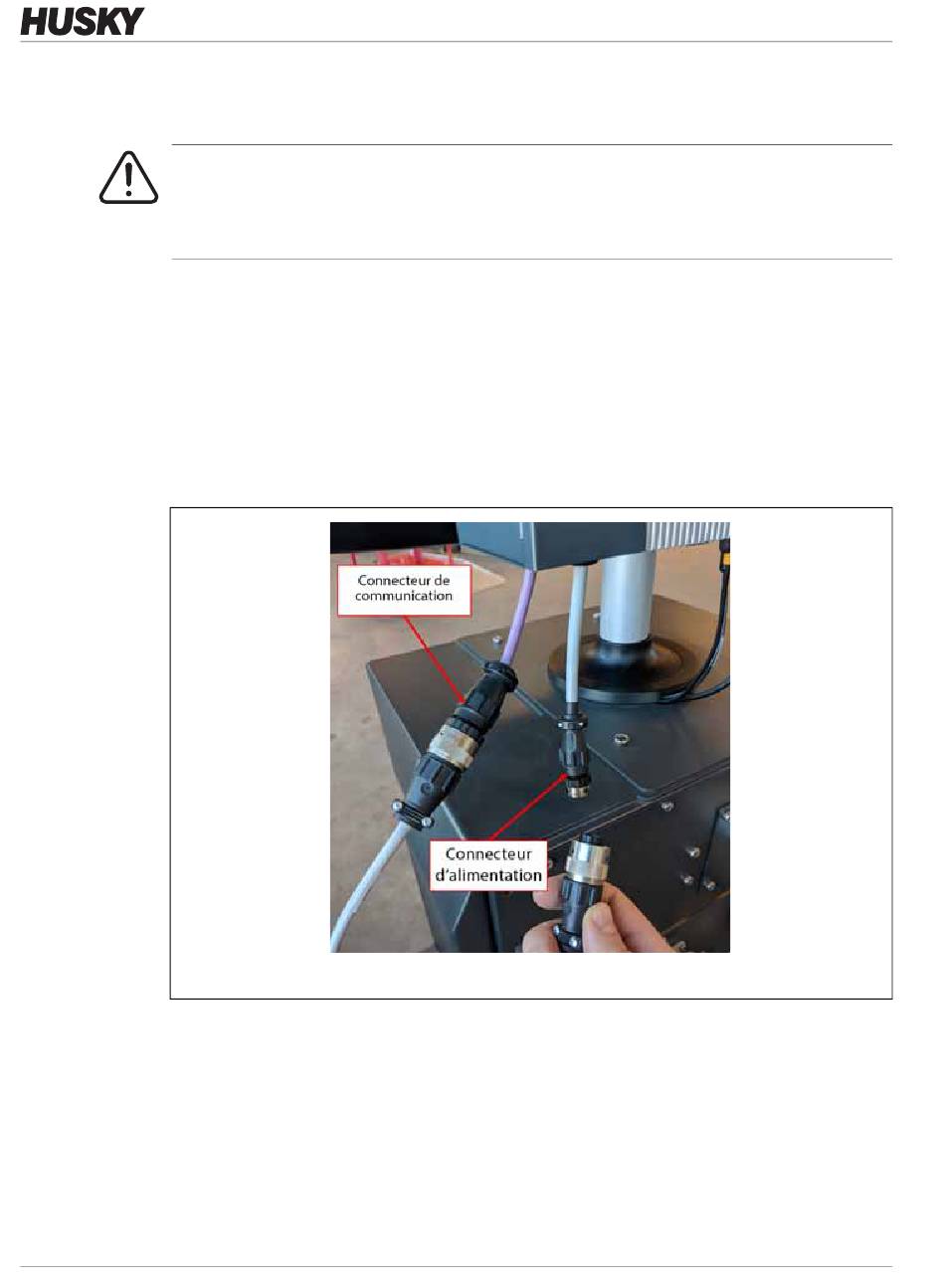

Figure 15-21 Connecteurs de l'interface opérateur
4.
224
Mettez le système hors tension à l'aide de l'interrupteur principal du système Altanium.
Veuillez-vous reporter à
Mettez hors tension t et consignez l'interrupteur principal conformément aux codes
locaux.
Au bas du boîtier de l'unité MCU, trouvez et mettez hors tension les connecteurs
d'alimentation et de communication qui proviennent de l'unité centrale du contrôleur.
Veuillez-vous reporter à
Utilisez un tournevis cruciforme n°4 pour retirer les quatre vis qui maintiennent
l'interface opérateur sur le dessus de l'unité centrale. Veuillez-vous reporter à
Figure 15-22.
REMARQUE : Cette étape nécessitera l'utilisation d'un tournevis suffisamment court
pour dégager l'unité MCU localisée au-dessus des deux vis de fixation
arrière.
Figure 15-2.
Figure 15-21.
