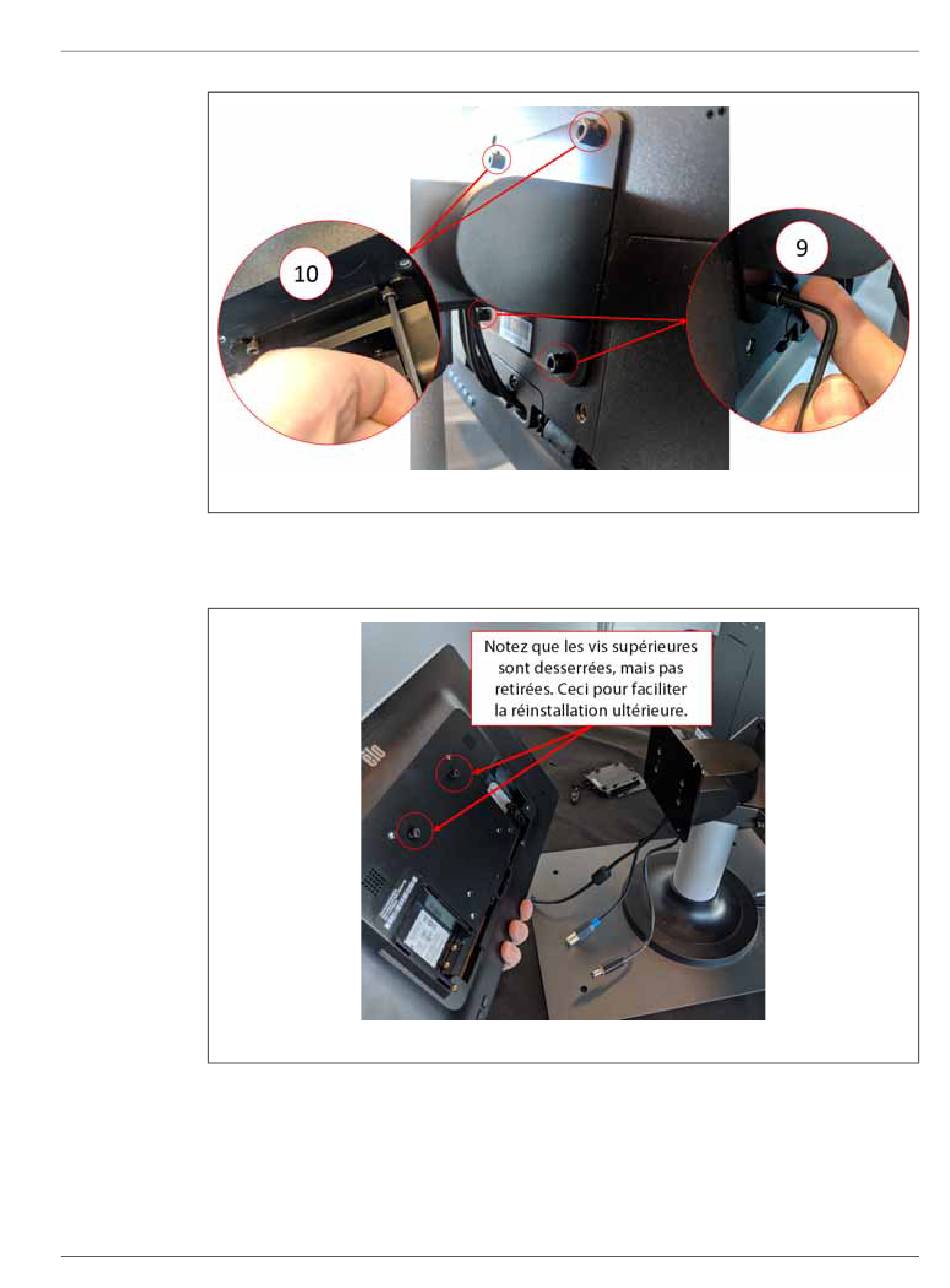

Figure 15-15 Retrait des vis de l'affichage
13. Tenez fermement l'écran tactile et faites-le glisser vers le haut jusqu'à ce que les vis aient
dégagé les fentes supérieures de fixation et tirez l'avant pour retirer l'écran tactile du
support de fixation. Veuillez-vous reporter à
Figure 15-16 Soulever l'affichage du support
14. Lorsque vous installez l'écran de remplacement, assurez-vous que les vis sont pré-
installées sur les goujons filetés supérieurs et que les vis sont laissées sur les goujons
inférieurs au dos de l'écran tactile.
15. Tenez fermement l'afficheur et faites-la glisser vers le bas sur le support de fixation,
de sorte que les vis supérieures de l'afficheur entrent dans les fentes du support.
16. Installez les deux vis à tête cylindrique du bas.
Figure 15-16.
