9/12 - Notice d'installation de l'option WING System® pour volet de sécurité automatique
2.8 Positionnement de la sangle de manipulation
avec poignée

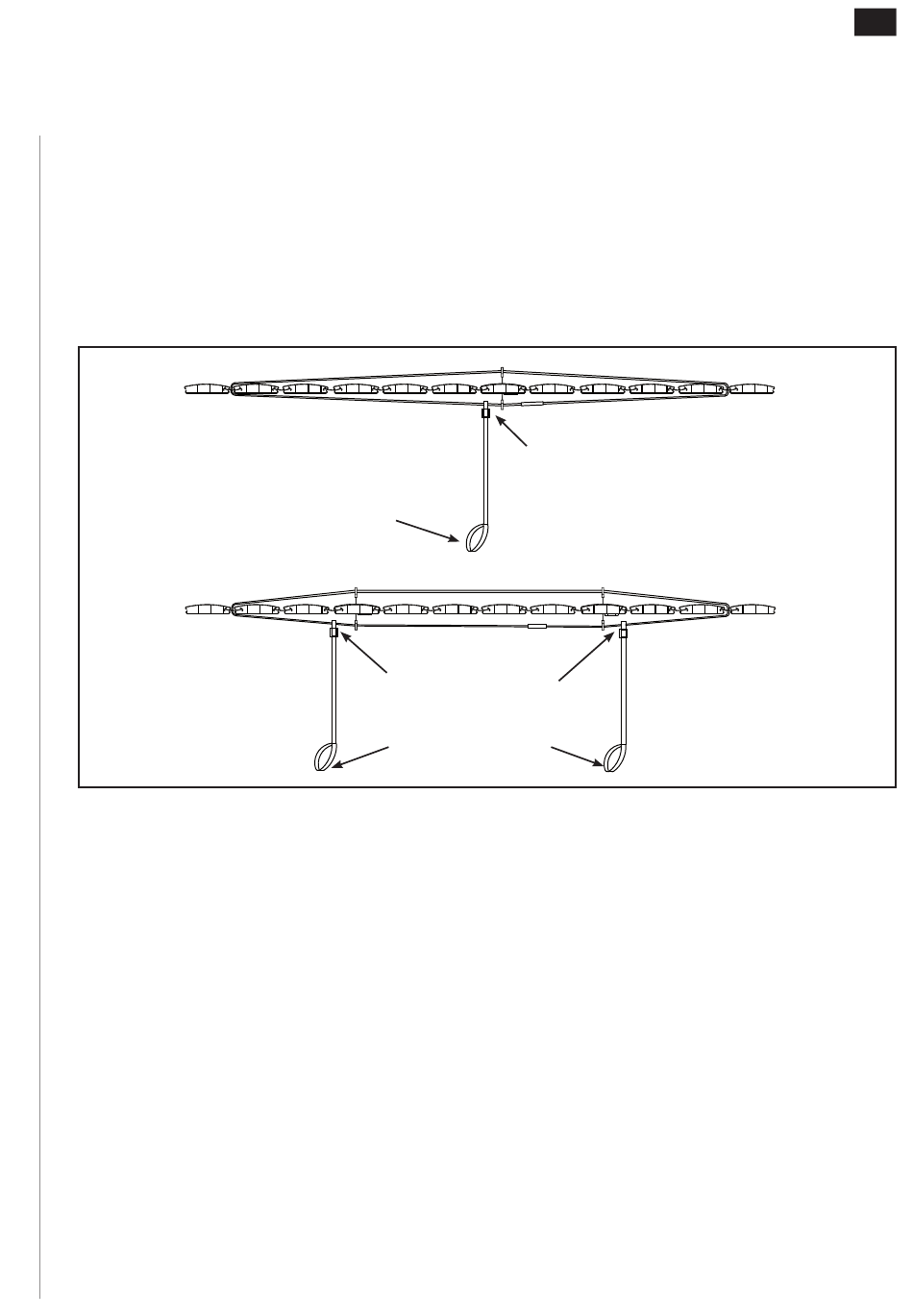

Fig. 16
Le montage de cette sangle s'effectue par son raccordement
sur la boucle transversale du WING System®, sur le dessous
du tablier. Attention ! il ne faut en aucun cas raccorder cette
sangle à un des dés centraux.
Dans le cas d'un WING System® de grande dimension avec
deux sangles de manipulation, placer celles-ci de part et
d'autre des sangles à double passants.
Fig. 16
Sangle de manipulation avec poignée
Boucle double passant positionnée
sous le tablier et poussée vers le côté
opposé à l'enrouleur
Sangle de manipulation avec poignée
Boucle double passant positionnée
sous le tablier et poussée vers le côté
opposé à l'enrouleur
