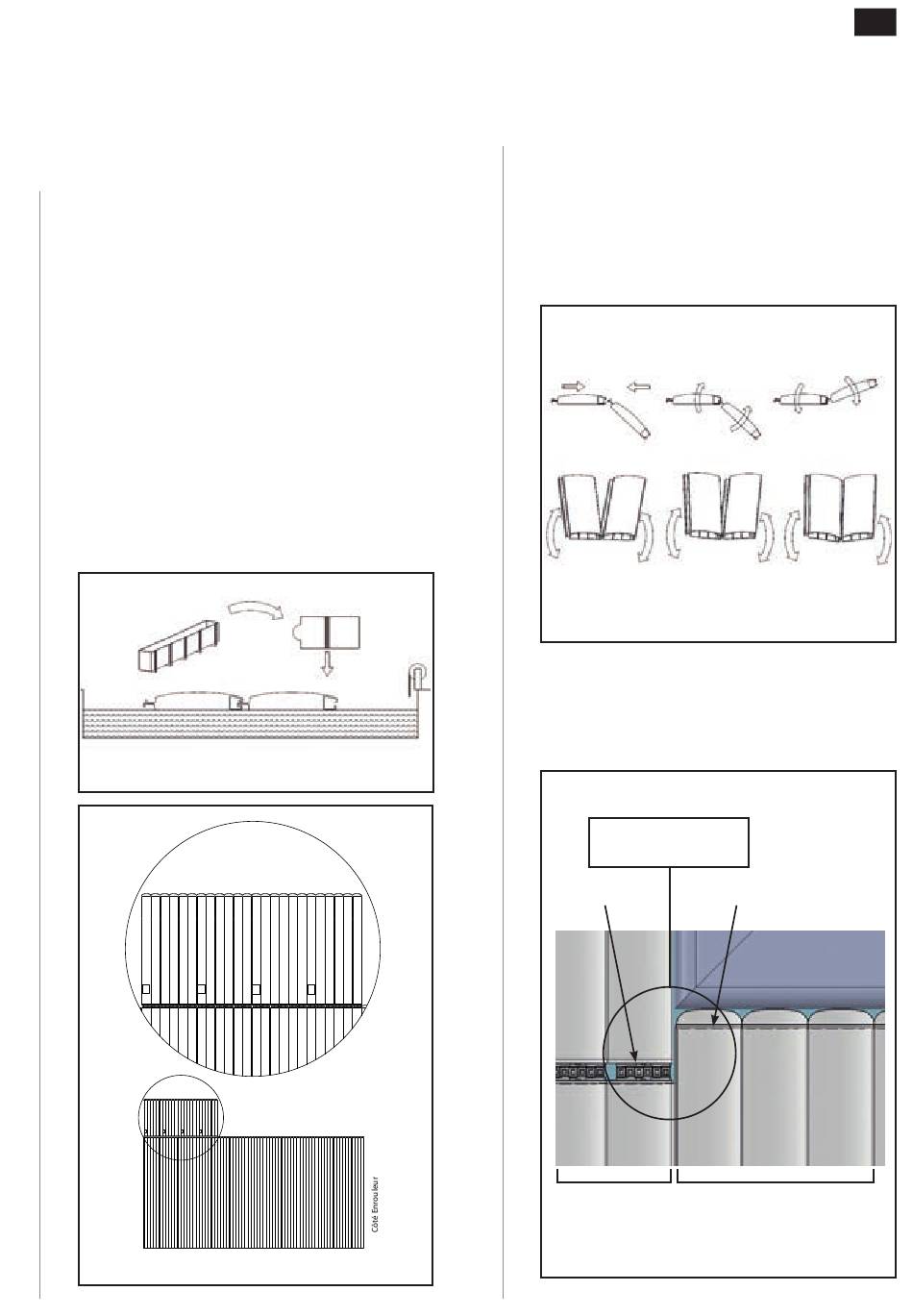

5/12 - Notice d'installation de l'option WING System® pour volet de sécurité automatique
2. Installation et montage
2.1 Pose et disposition des lames
Fig. 1 et 2
- - La manipulation des lames demande une attention
particulière. Un effort de translation entre elles peut
entraîner des dégradations irréversibles de bouchons.
C'est pour cette même raison qu'elles ne doivent pas être
assemblées par enfilage.
- - Transférer les lames directement du container sur l'eau de
la piscine en évitant tout contact mécanique.
- - Placer les paquets de lames directement sur le plan d'eau,
face bombée vers le ciel et double crochet mâle côté
opposé à l'enrouleur.
- - Disposer les lès de lames WING System® suivant la
numérotation. Positionner le lès "1" côté opposé à
l'enrouleur sur l'escalier, puis placer le reste des lès dans
l'ordre croissant en revenant vers l'enrouleur.
- - Positionner les groupes de lames spécifiques (le groupe
équipé des sangles de liaison à l'axe pour le côté enrouleur,
le groupe équipé des dispositifs anti-soulèvement pour
le côté opposé à l'enrouleur, les paquets de lames pour
l'escalier).
Fig. 1
1
1
2
3
Fig. 2
2
3
4
1
4
2.2 Assemblage des lames du tablier et du WING
System®
Fig. 3 et 4
- - Assembler les lames par clipsage en insérant le double
crochet mâle dans la partie femelle de la lame précédente
puis en basculant ces lames l'une par rapport à l'autre pour
former un « V » vers le ciel.
- - Effectuer des mouvements d'oscillations de façon à
propager l'encliquetage sur la longueur de la lame.
Fig. 3
- - Le principe de clipsage est le même pour les lames WING
System®. À la seule différence, ces lames n'ont pas de
partie mâle, mais au contraire une partie femelle de part et
d'autre (voir vue en coupe §2.6).
- - Ces lames sont raccordées l'une à l'autre par un jonc de
liaison (voir vue en coupe §2.6).
Charnière Wing Système
2
3
4
Fig. 4
Les charnières Wing Systèmes
ne doivent pas être alignées
avec les bouchons du reste du tablier.
Bouchon de lame
Lame Wing
Lames Classique
5
