C O N N E C T I O N S

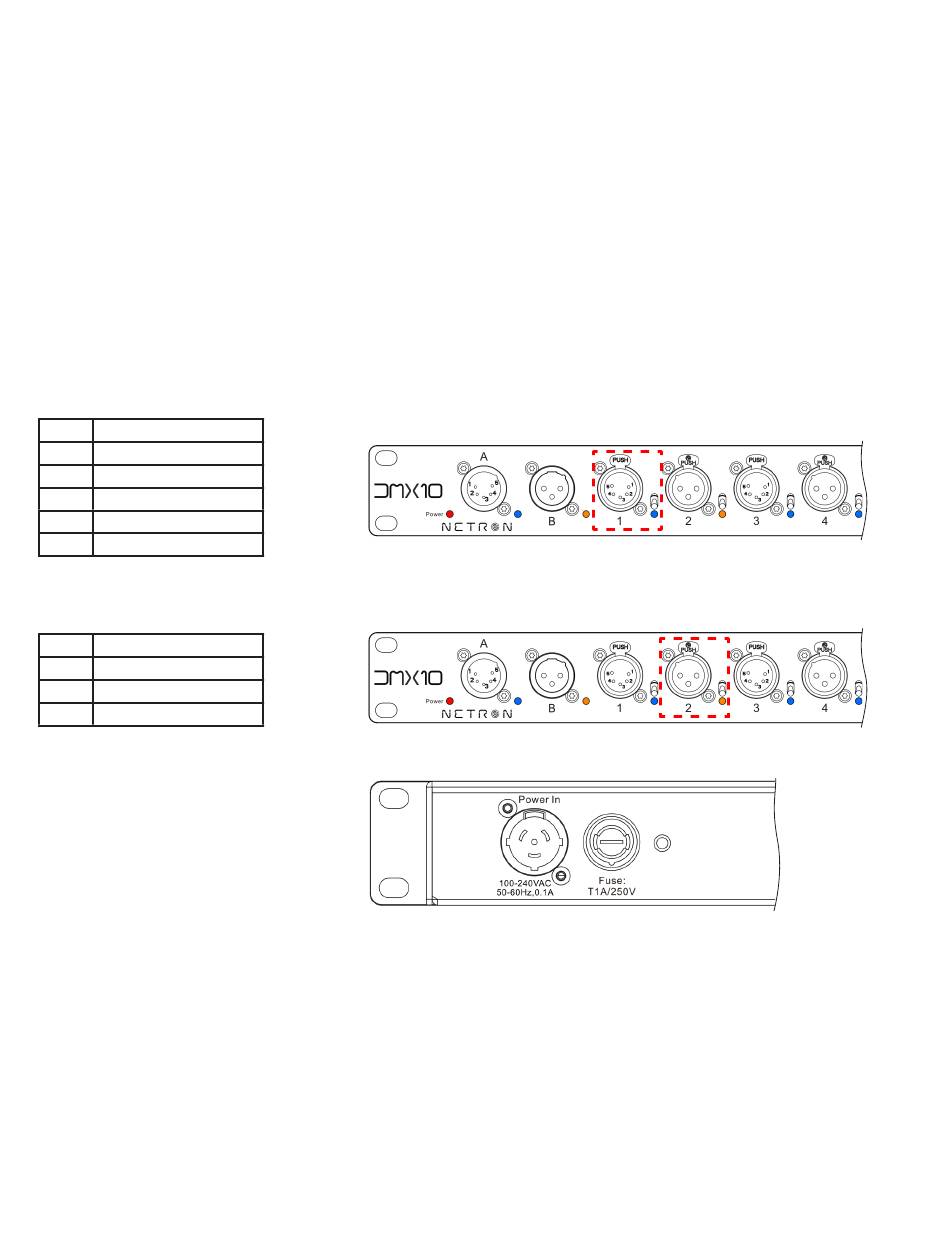

FRONT DMX CONNECTIONS: DMX10-53
-
(1) entrées DMX à 5 broches
-
(1) entrées DMX à 3 broches
-
(5) sorties DMX opto-isolées à 5 broches
-
(5) sorties DMX opto-isolées à 3 broches
Cinq connexions de sortie DMX sont des XLR femelles à 5 broches ; le brochage sur toutes les prises
est la broche 1 au blindage, la broche 2 à froid (-) et la broche 3 à chaud (+). Les broches 4 et 5 ne
sont pas utilisées.
Trois connexions de sortie DMX sont des XLR femelles à 3 broches ; le brochage sur toutes les prises
est la broche 1 au blindage, la broche 2 à froid (-) et la broche 3 à chaud (+).
Connectez soigneusement les câbles DMX aux ports respectifs.
Pour éviter d'endommager les ports DMX, fournissez une décharge de traction et un support. Évitez
de connecter directement les FOH Snakes aux ports.
Pin
Connection
1
Com
2
Données -
3
Données +
4
Pas connecté
5
Pas connecté
Pin
Connexion
1
Com
2
Données -
3
Données +
CONNEXIONS ARRIÈRE
-
Entrée d'alimentation
-
Fusible
10
