Connexions – généralités
Cette section liste les grands principes de câblage qui s'appliquent à
l'installation de l'Extube. Lisez les sections "Information de sécurité" en
page 3, "Alimentation" en page 20 et "Télécommande" en page 23 avant
de démarrer l'installation.
Voir Figure 8. L'Extube doit être raccordé au secteur et à la télécommande
par le biais d'un flasque à l'extrémité du projecteur.
Flasque d'entrée Flasque d'extrémité
Entrée télécommande
Entrée secteur

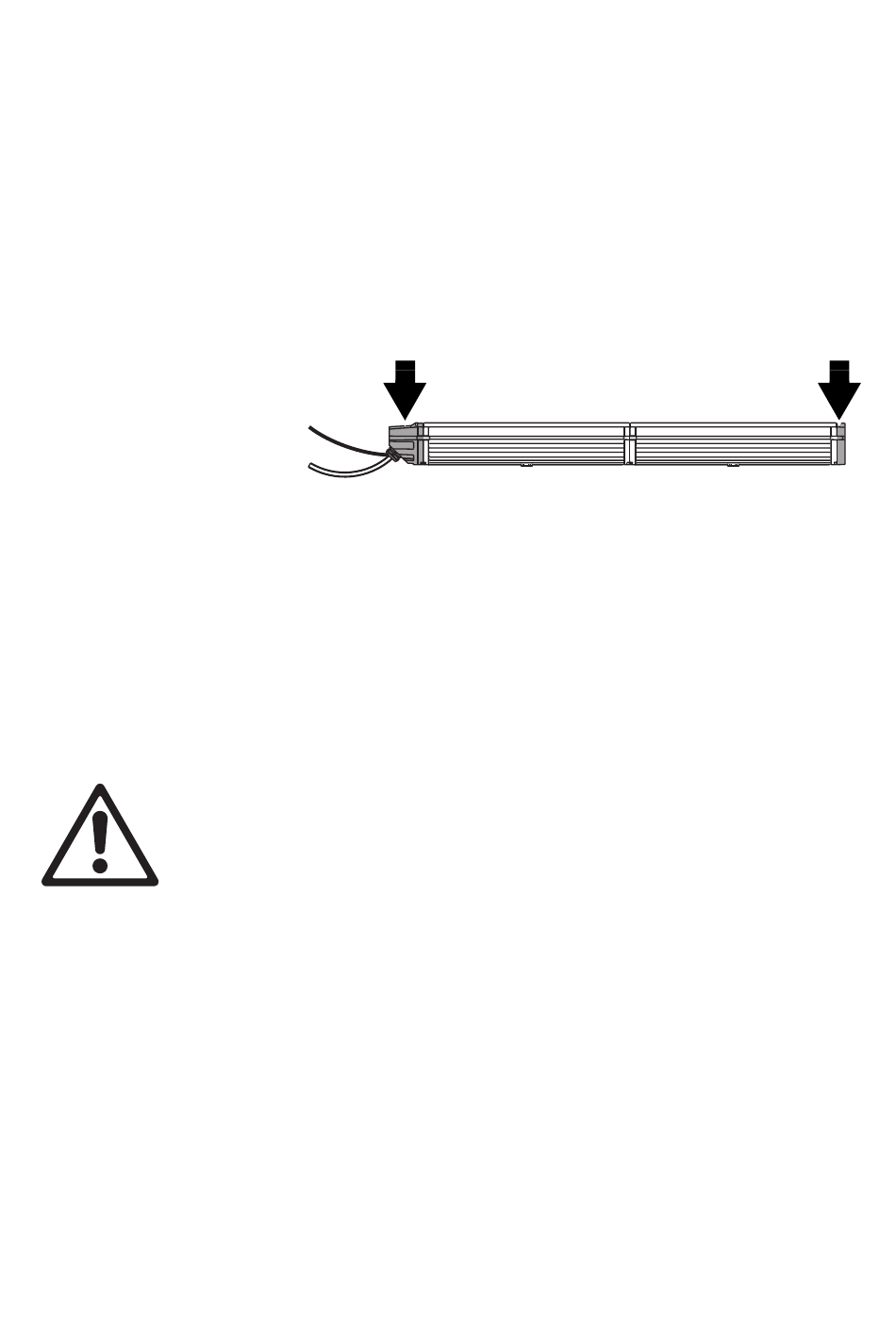

Figure 8: Connexion du secteur et de la télécommande
Un deuxième Extube peut être enfiché dans l'extrémité libre du premier,
de même pour un troisième dans l'extrémité du deuxième et ainsi de suite
jusqu'au maximum de projecteurs admissibles (voir "Quantité de modules
interconnectés par types de secteur" en page 43).
Il n'est pas possible de reprendre la ligne DMX à la fin d'une série de
tubes.
Attention! Ne dépassez pas la longueur maximale spécifiée
("Quantité de modules interconnectés par types de secteur" en
page 43) pour une ligne de projecteurs interconnectés et alimentés
par un seul flasque d'entrée. Vous surchageriez le câble
d'alimentation ou tout autre composant et créeriez un risque pour la
sécurité.
Flasques d'entrée et de terminaison
Si le tube n'est pas prolongé d'un autre module, vous devez installer un
flasque d'extrémité en Figure 8.
Les flasques d'entrée et de terminaison sont fournis dans le Kit de
Connexions Extube et doivent être commandés séparément des tubes.
Chaque kit contient un flasque d'entrée équipé d'un câble d'alimentation
et d'un câble DMX de 1,8 m (71 in.), d'un flasque de terminaison et de 4
clips de verrouillage. Les kits sont disponibles au standard EU ou au
standard US avec marquage des fils correspondants (voir "Accessoires"
en page 45 pour plus de détails).
