AVIS
• Ajoutez un tube isolant autour du boyau
de drainage de l'unité intérieure pour prévenir
la condensation.
• Les joints de dilatation en plastique ne sont
pas fournis.

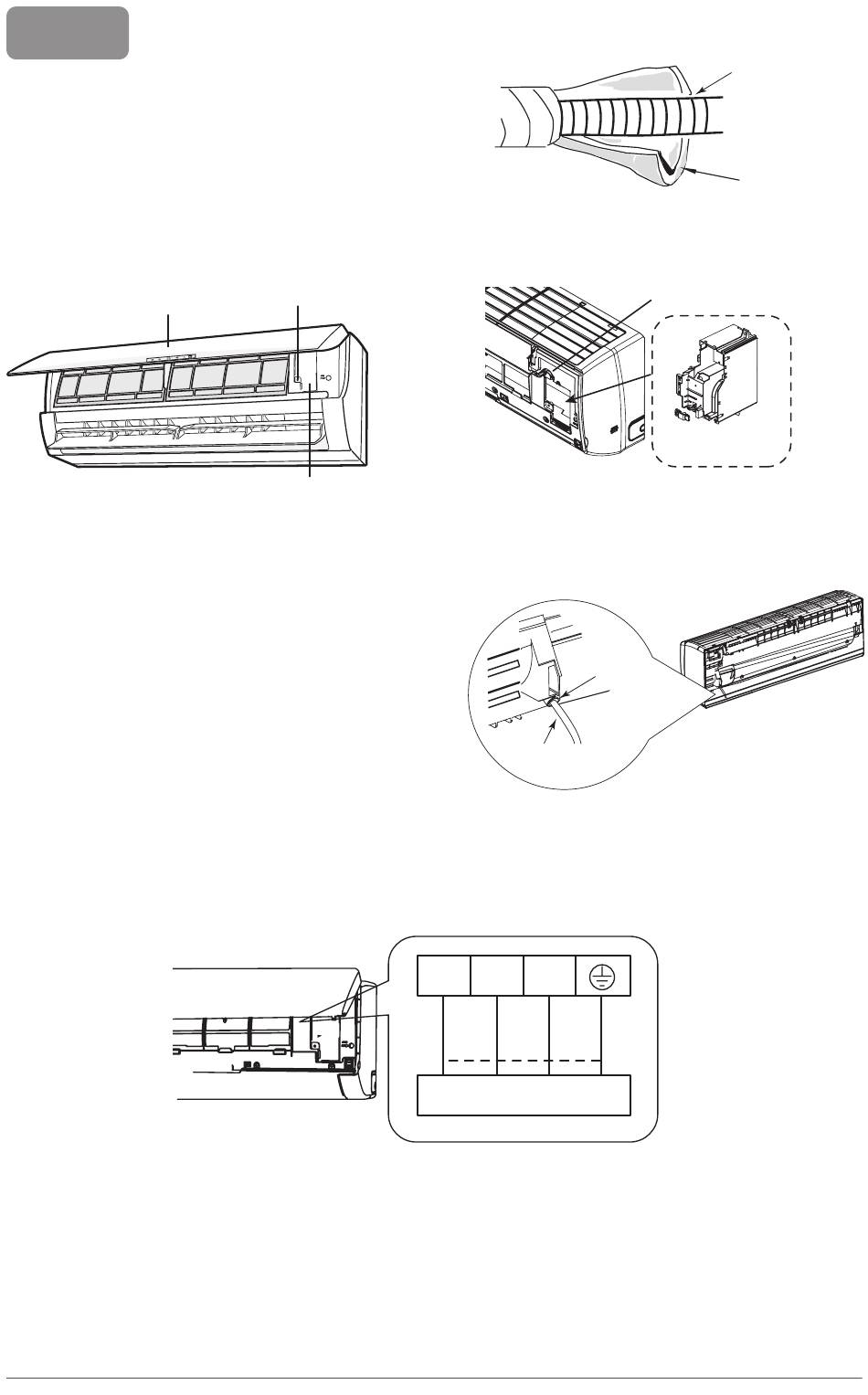

Étape 7 : Branchement du fil de l'unité intérieure et repositionnement de la sonde ambiante
panneau
• Ouvrez le panneau, dévissez le couvercle de
la boîte de connexion et enlevez-le.
• Faites passer le fil d'alimentation au centre du trou
pour le câble situé à l'arrière de l'unité intérieure,
puis tirez-le vers l'avant.
• Enlevez la pince du fil; branchez le fil d'alimentation électrique au bon terminal selon les codes
de couleur; serrez la vis, puis fixez le fil d'alimentation avec la pince. Lorsque vous avez terminé le
branchement, pour éviter d'écraser le fil de mise à la terre lorsque vous fermerez le couvercle de la
boîte électrique, ancrez le fil de mise à la terre (fil jaune-vert) dans la rainure.
Note : le tableau de câblage est seulement un guide; référez-vous toujours à celui de l'appareil.
vis
couvercle de la boîte
de connexion
• Sortir la sonde de température ambiante
de la boîte de la carte électronique et l'insérer
dans la rainure prévue à cet effet, tel
qu'illultré ci-dessus.
trou pour
le câble
fil d'alimentation
N(1)
2
3
Blanc
Rouge
Noir
(Bleu)
(Brun)
Unité extérieure
drain
tube isolant
rainure
boîte de la carte
électronique
Vert
(Jaune
-Vert)
