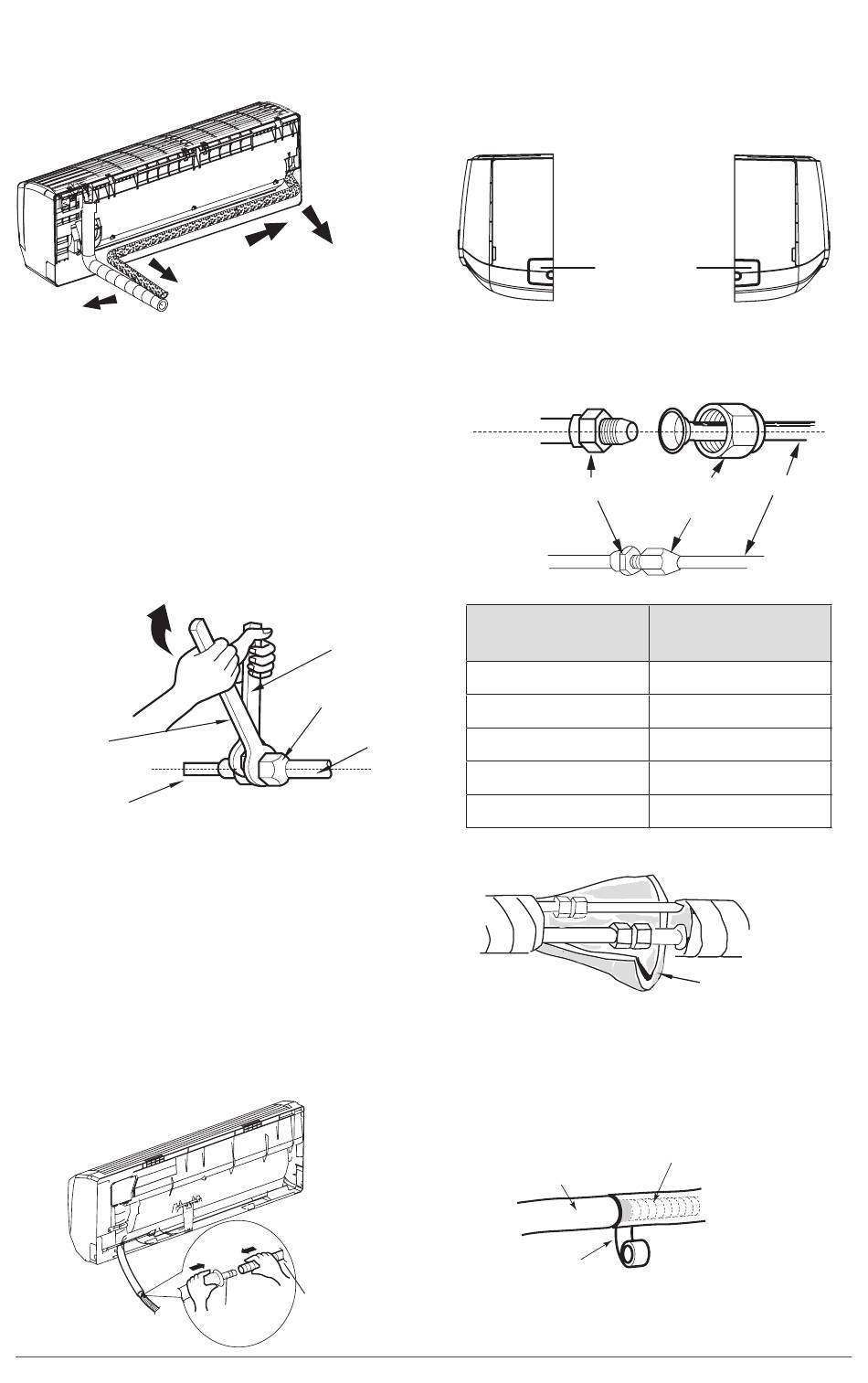

Étape 4 : Tuyau de sortie
• Le tuyau peut être dirigé vers la droite,
l'arrière-droite, la gauche ou l'arrière-gauche.
droit
Étape 5 : Connecter le tuyau de l'unité intérieure
• Alignez l'union du tuyau avec l'orifice évasé
correspondant.
• Vissez l'écrou de raccordement à la main.
• Serrez l'écrou de raccordement à l'aide de la clé
pour contre-écrou et de la clé dynamométrique
et appliquez la force de torsion selon le tableau
ci-après.
clé dynamométrique
tuyau intérieur
• Recouvrez le tuyau intérieur et le joint avec le
tube isolant, puis solidifiez le tout avec du ruban.
Étape 6 : Installer le boyau de drainage
• Connectez le boyau de drainage au tuyau
de sortie de l'unité intérieure.
26
gauche
arrière gauche
arrière-droit
clé ouverte
écrou de raccordement
tuyau
drain
tuyau de
sortie
• Lorsque vous aurez décidé où ira le tuyau,
assurez-vous de faire un trou du côté équivalent
dans le bas du boîtier.
gauche
union de tuyau
Diamètre de
l'écrou hexagonal
Φ 6
Φ 9.52
Φ 12
Φ 16
Φ 19
• Entourez le joint avec du ruban.
tuyau de sortie
ruban
droit
coupage
du trou
tuyau
écrou de
raccordement
Torsion (N-m)
15~20
30~40
45~55
60~65
70~75
tube isolant
boyau de
drainage
