MANUEL D'INSTALLATION, D'UTILISATION ET ENTRETIEN

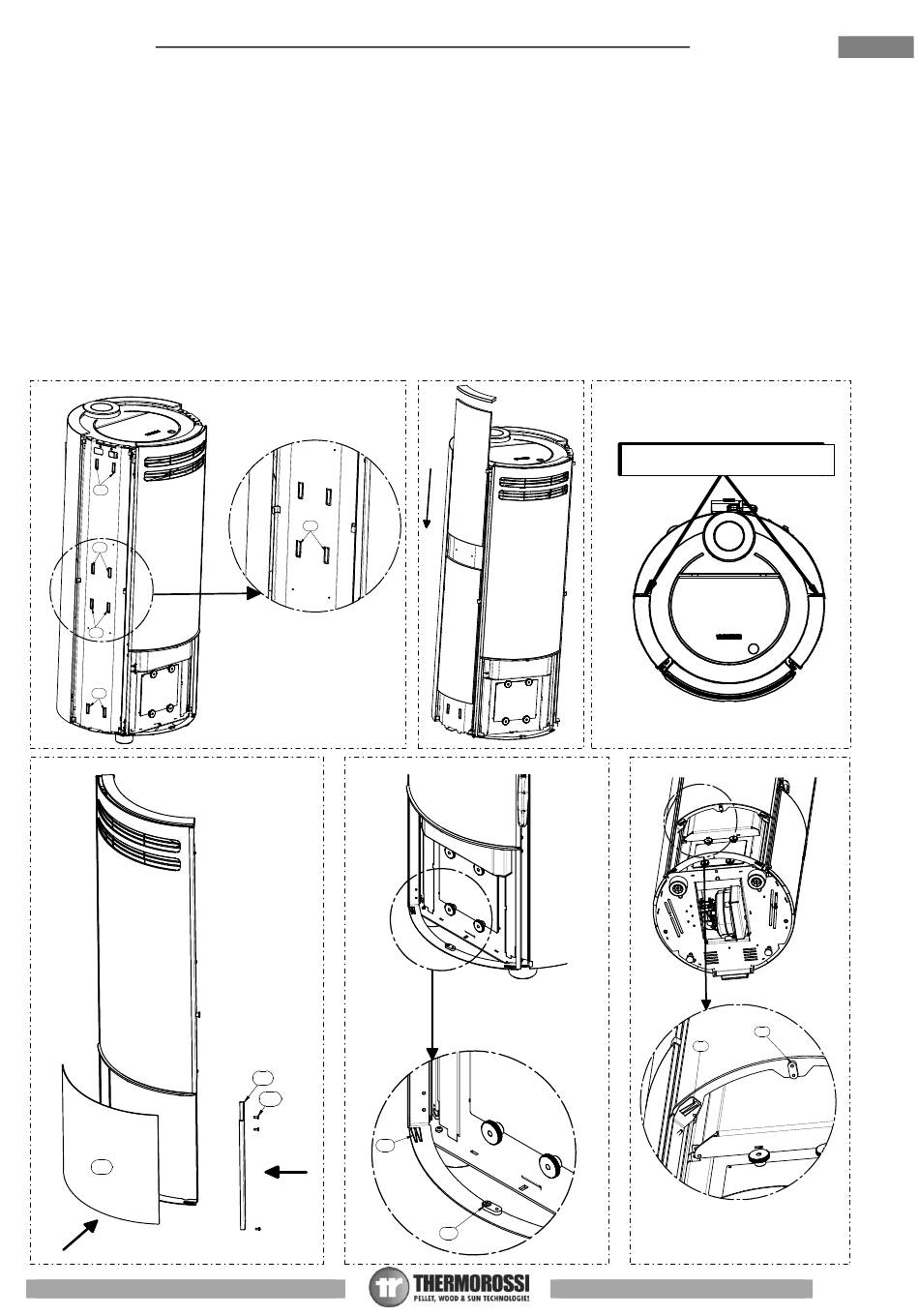

4.5 MONTAGE DU REVÊTEMENT STONE
Pour installer le revêtement STONE, il est nécessaire de suivre la procédure suivante :
1) Extraire les ailettes indiquées par la lettre (B) vers l'extérieur de manière à ce que le côté soit bien fixé.
A
2) Insérer le côté inférieur comme indiqué dans la figure. S'il n'est pas bien fixé à l'appareil, l'enlever et extraire encore plus les
ailettes indiquées par la lettre (B). Ensuite, procéder à l'installation du côté inférieur opposé.
3) Insérer le côté supérieur comme indiqué dans la figure. S'il n'est pas bien fixé à l'appareil, l'enlever et extraire encore plus les
ailettes indiquées par la lettre (B). Ensuite, procéder à l'installation du côté supérieur opposé.
4) Siliconer les lunettes supérieures avec du silicone résistant aux hautes températures, en prenant soin de les positionner
correctement, comme indiqué sur la figure.
5) Retirer le profil (F), en dévissant les trois vis (G) et insérer la finition inférieure (E).
6) Réassembler maintenant le profil (F) précédemment démonté.
7) Régler les pivots inférieur et supérieur (D) et les ailettes inférieure et supérieure (C) de manière à ce que la finition soit fixée à
l'appareil.
B
B
B
B
B
B
B
B
Emissione:23/07/2020
Revisione:
E
A
POPSTAR 6 – POPSTAR 10
B
B
B
LINEA PARALLELA
F
G
C
Emissione:23/07/2020
Revisione:
LINEA PARALLELA
RIFERIMENTO DEL
PUNTO SOTTO ALLA
LUNETTA PER
AGEVOLARE
L'ORIENTAMENTO
C
D
D
Emissione:23/07/2020
Revisione:
LINEA PARALLELA
LIGNE PARALLÈLE
RIFERIMENTO DEL
PUNTO SOTTO ALLA
LUNETTA PER
AGEVOLARE
L'ORIENTAMENTO
D
C
C
FRA
D
E
