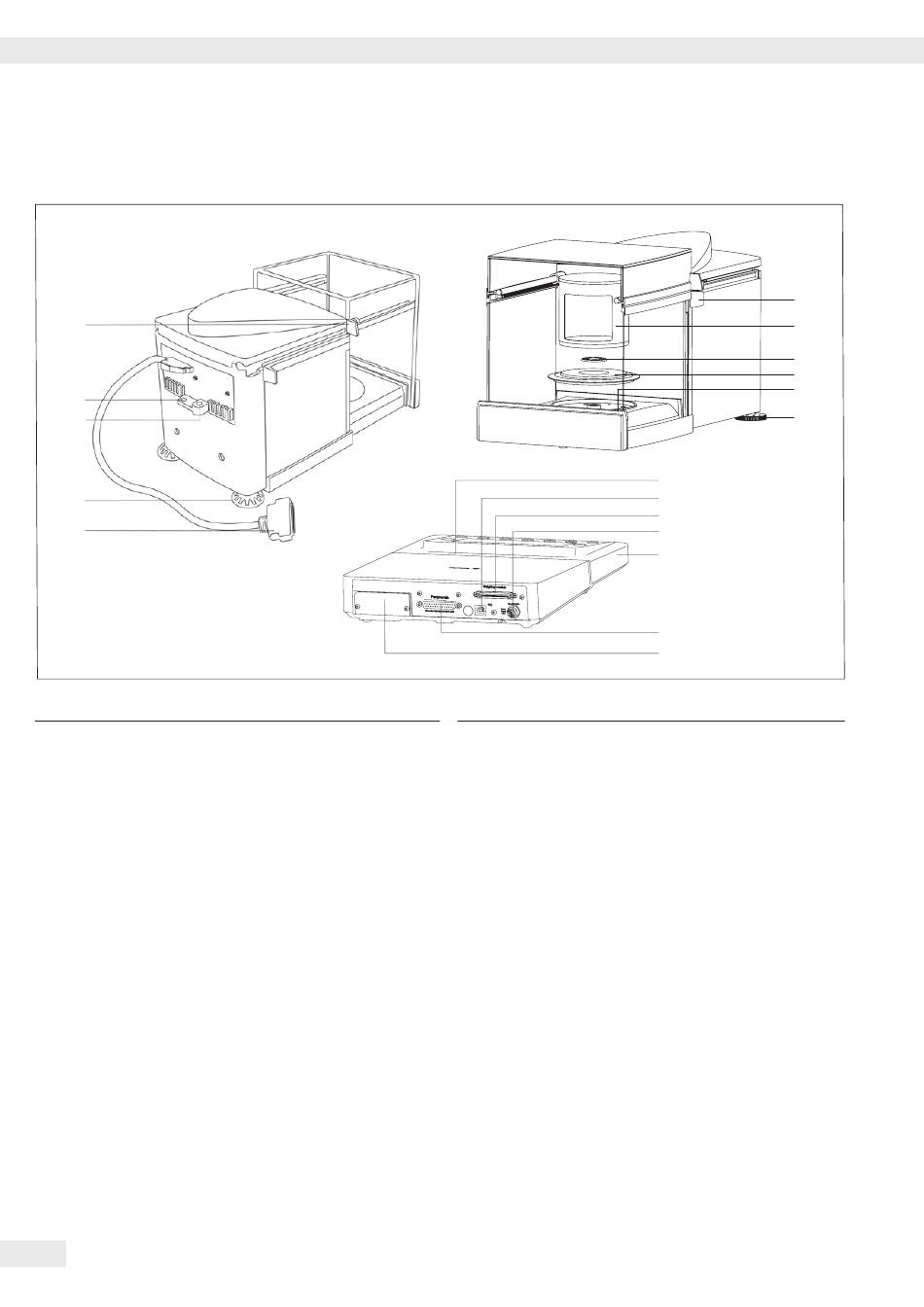

Schéma des appareils et contenu de la livraison
Modèle MSA116P
1
16
15
6
14
Pos. Désignation
1 Poignée de la vitre coulissante
2 Paravent intérieur
3 Plateau de pesée
4 Anneau de protection
5 Niveau à bulle
6 Pied de réglage
7 Logement pour carte SD
8 Port USB pour raccorder un PC
19 Connecteur femelle pour capteur de pesage
8
Manuel d'installation Cubis
Pos. Désignation
10 Prise de raccordement à l'alimentation électrique
11 Unité d'affichage et de commande
12 Interface de communication (PERIPHERALS)
13 C onnecteur femelle pour interface optionnelle
(par ex. sortie de données à 9 broches et PS2 ou Bluetooth)
14 C onnecteur de raccordement : capteur de pesage - boîtier
électronique
15 Borne d'équipotentialité
16 Œillet de fixation pour système antivol
Sans illustration : bloc d'alimentation, câble USB
1
2
3
4
5
6
7
8
9
10
11
12
13
