6
Mise en service
6.1
Affectation des contacts
6.1.1
Module de contact à 1 entrée et 1 sortie (NAMUR)

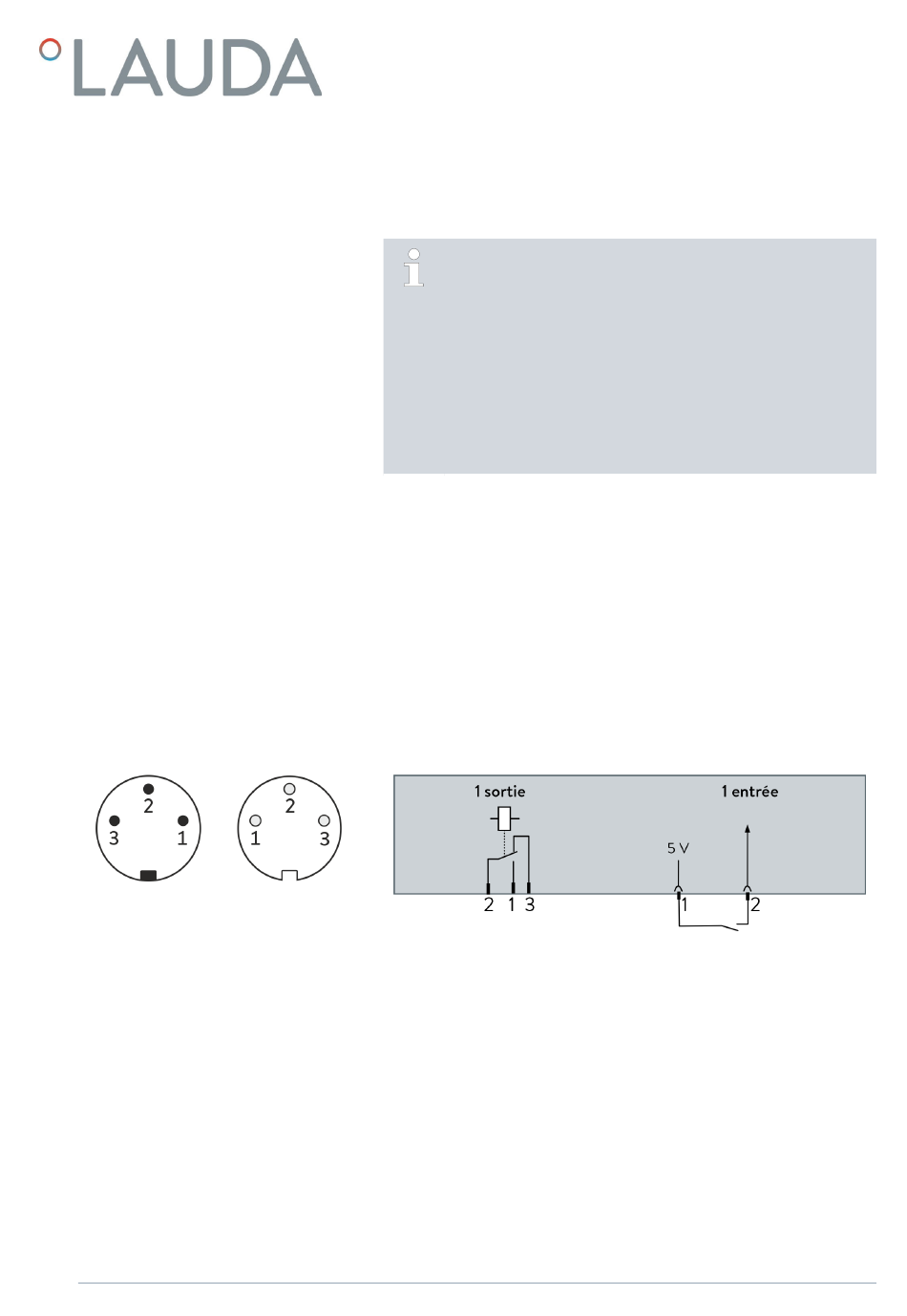

Fig. 8 : Contacts sortie / entrée
V1
Observez les indications suivantes si vous confectionnez vous-même
les câbles :
Les exigences légales de CEM s'appliquent aussi aux liaisons
câblées. Utilisez exclusivement des câbles de connexion blindés
avec des connecteurs mâles/femelles blindés.
Protégez les équipements branchés aux entrées et sorties très
basse tension contre les tensions dangereuses en cas de con-
tact. Garantissez une isolation sûre conformément à la norme
DIN EN 61140. Utilisez par exemple une isolation double
ou renforcée conforme à la norme DIN EN 60730-1 ou
DIN 60950-1.
Les deux variantes du module de contact diffèrent par le nombre d'entrées et
de sorties. La connexion est réalisée à l'aide de deux connecteurs circulaires
à 3 pôles ou d'un connecteur femelle SUB‑D à 15 pôles. Il est possible
d'établir la connexion à un système externe en respectant les affectations des
contacts mentionnées ci-dessous.
Des informations sur les accessoires nécessaires à la confection des câbles
de raccordement sont disponibles au Ä Chapitre 12 « Accessoires »
à la page 27.
La sortie de contact (connecteur mâle) et l'entrée de contact (connecteur
femelle) du module d'interface sont chacune exécutées sous forme de con-
nexion à 3 pôles.
Fig. 9 : Schéma des connexions
Module d'interface LRZ 914 / 915
15 / 29
