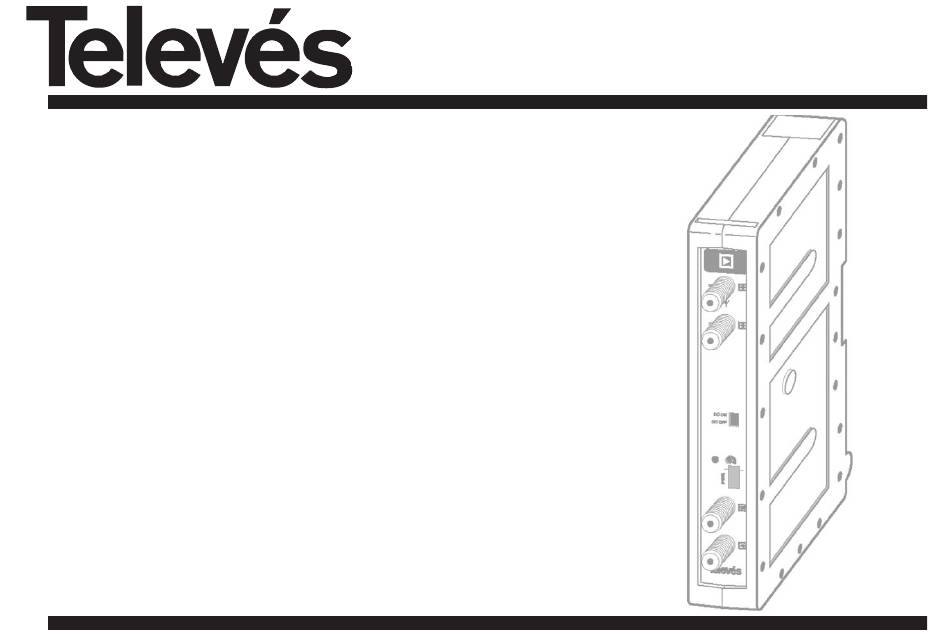

- Page 1 T-03 Amplificateurs Monocanal Manuel d’utilisation © Copyright, Televés S.A.
-
Page 3: Description Des Produits
Manuel d’utilisation Amplificateurs Monocanal 1.- DESCRIPTION DES PRODUITS Ref. 5081 ..Amplificateur BI bas gain Accessoires: Ref. 5083 ..Amplificateur BIII bas gain Ref. 5087 ..Amplificateur BS Bas Ref. 4061 ..Charge terminale “F” 75 ohm Ref. 5088 ..Amplificateur BS Haute Ref. -
Page 4: Caracteristiques Techniques
Manuel d’utilisation Amplificateurs Monocanal 2.- CARACTERISTIQUES TECHNIQUES 2.1.- Monocanaux VHF Référence 5081 5083 5099 5087 5088 5089 Largeur de bande (MHz) 7 / 16 Gain (dB) 50 ±2 50 ±2 45 ±3 58 ±2 58 ±2 58 ±2 Ondulation (dB) <... - Page 5 Manuel d’utilisation Amplificateurs Monocanal Réf. Bande Canal Fréquence Réf. Bande Canal Fréquence Réf. Bande Canal Fréquence Canal (MHz) Canal (MHz) Canal (MHz) 5081 47 ... 54 5087 104 ... 111 5089 302 ... 310 54 ... 61 Basse 111 ... 118 Hyper 310 ...

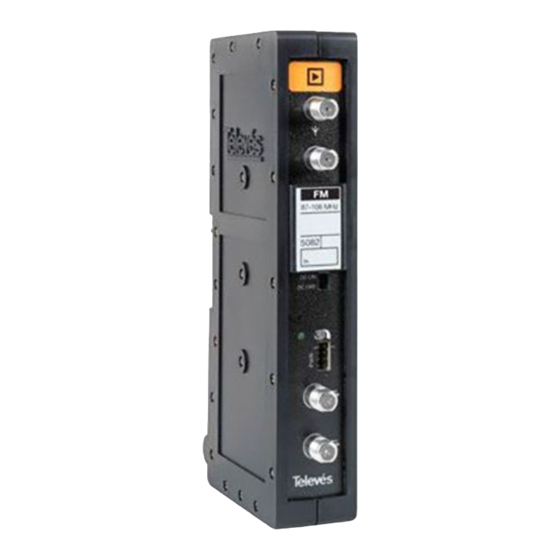

- Page 6 Manuel d’utilisation Amplificateurs Monocanal 2.2.- Amplificateur FM Référence 5082 Largeur de bande (MHz) 87,5 - 108 Gain (dB) 35 ±3 Ondulation (dB) < 3 Marge de régulation (dB) > 35 Réject à 77 MHz et 120 MHz (dB) > 30 Niveau de sortie (UNE - 523-79) (dBµV) Facteur de bruit...
- Page 7 Manuel d’utilisation Amplificateurs Monocanal Amplificateur monocanal UHF Références 5084 5094 5086 5085 (DTT) 5098 5097 Largeur de bande (MHz) Gain (dB) 48 ±2 57 ±3 50 ±3 57 ±2 52 ±3 57 ±3 Ondulation (dB) < 1 < 1 < 3 <...
-
Page 8: Amplificateur Bis
Manuel d’utilisation Amplificateurs Monocanal 2.4.- Amplificateur BIS Référence 5080 Largeur de bande (MHz) 47 - 862 950 - 2150 Gain (dB) 35 - 50 Niveau de sortie (DIN V VDE 0855/12) (dBµV) Réject entre entrées (dB) > 10 Pertes de retour (dB) >... -
Page 9: Montage Mural
Manuel d’utilisation Amplificateurs Monocanal 3 .- MONTAGE 3.1.- Montage mural Monocanaux Entrée signal 5498 CLAC! 5071 5239 4061 5074 Sortie signal... - Page 10 Manuel d’utilisation Amplificateurs Monocanal 3.2.- Montage 19” CLAC! 8250 5301 5073...
-
Page 11: Eléments Du Système
Manuel d’utilisation Amplificateurs Monocanal 4. - ELÉMENTS DU SYSTÈME 4.1- Amplificateurs monocanaux 23464 ref. 5080 ref. 5085 1.- Entrée RF (+ 24Vdc) 1.- Entrée BIS 2.- Sortie RF 1.-Entrée RF + 24Vdc) 2.- Entrée BIS + Vlnb/22KHz 3.- Interrupteur téléalimentation 2.- Entrée couplage RF 3.- Entrée MATV préamplificateurs (On/Off) - Page 12 Manuel d’utilisation Amplificateurs Monocanal Système d’amplification modulaire à con- (uniquement réf. 5097) De même, il possède sur cette entrée un sig- nectique F. nal 22KHz permettant de contrôler le LNB, Après l'installation des modules il faudra contrôlé par un interrupteur (6) en façade. La connection entre le module d’alimenta- régler le niveau de sortie à...
- Page 13 Manuel d’utilisation Amplificateurs Monocanal 4.2.- Module d’alimentation + 24V Voyant de fonctionnement Connecteur d’alimentation (1) Entrée 230V~...
-
Page 14: Application Type
Manuel d’utilisation Amplificateurs Monocanal 7.- APPLICATION TYPE 1.- Générale (FM + VHF + UHF) 2.- Avec Monocanal BIS Préamplificateur +24V Preamp. 13V +22KHz 75 ohm 4061 Int. ON Int. “22KHz” 5082 Int. “V” 75 ohm 5498 5498 5080 4061 5082 Sortie RF Sortie BIS + MATV Interrupteurs pour préamplificateurs OFF, à... - Page 15 Manuel d’utilisation Amplificateurs Monocanal 3.- DTT + canal 65 4.- DTT sans C65 5254 4093 4093 75 ohm 75 ohm 4061 4061 5085 5086 Mélange canaux RF 5498 5498 5082 5082 Sortie RF Sortie RF Interrupteurs pour préamplificateurs OFF. Interrupteurs pour préamplificateurs OFF.
- Page 16 Manuel d’utilisation Amplificateurs Monocanal 5.- Avec des canaux adjacents (C56, C57, C58) 6.- Seulement avec des canaux adjacents (C57, C58, C59, ..C64) Installations avec CAG 5098 75 ohm 75 ohm 4061 4061 5098 5498 5498 5084 5082 5094 Sortie RF Sortie RF 5097 Interrupteurs pour préamplificateurs OFF.
