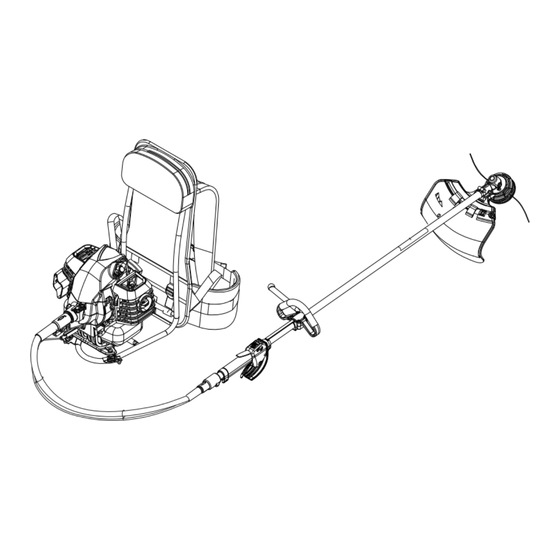

Echo RM-3020T Manuel D'utilisation
Les langues disponibles
Les langues disponibles
1????
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
OPERATOR'S MANUAL
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS
INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE
SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
ISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE
IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA
DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA
SUFRIR LESIONES GRAVES.
RM-3020T
WARNING
AVERTISSEMENT
WARNUNG
AVVERTENZA
ADVERTENCIA
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
Manuels Connexes pour Echo RM-3020T
Sommaire des Matières pour Echo RM-3020T
- Page 1 ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES RM-3020T WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
- Page 35 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION COUPE-HERBE/DÉBROUSSAIL- LEUSE RM-3020T AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
- Page 36 Table des matieres Pour utiliser l'appareil en toute sécurité ................3 Description.......................... 9 Avant de commencer......................10 Contenu de l'emballage ....................10 Assemblage ......................... 11 Préparation du carburant ..................... 14 Fonctionnement du moteur....................15 Démarrage du moteur....................15 Arrêt du moteur......................16 Utilisation de l'appareil ......................
- Page 37 Pour utiliser l'appareil en toute sécurité Pour utiliser l'appareil en toute sécurité Information importante AVERTISSEMENT Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil pour la première fois. À propos du manuel d'utilisation Ce manuel contient les informations nécessaires au montage, à l'utilisation et à l'entretien de l'appareil. L'utilisateur doit donc le lire attentivement et intégrer les informations qu'il contient.
- Page 38 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Exposition aux vibrations et au froid Les personnes exposées aux vibrations et au froid peuvent être victimes du phénomène de Raynaud, une affection qui touche les doigts. L'exposition à des vibrations et au froid peut provoquer une sensation de picotement et de brûlure, suivie d'une décoloration et d'un engourdissement des doigts.
- Page 39 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Port d'équipements de protection Toujours porter les équipements de protection suivants pour utiliser un coupe- herbe. 1. Protection de la tête (casque) : protège la tête. 2. Casque de protection anti-bruit ou protecteurs d'oreilles : protègent l'ouïe. 3.
- Page 40 Pour utiliser l'appareil en toute sécurité Autres indications REMARQUE IMPORTANT Ce type de message fournit des Le texte dans l'encadré où figure le Le cercle barré indique conseils relatifs à l'utilisation et à l'en- mot « IMPORTANT » donne des in- une interdiction.
- Page 41 Pour utiliser l'appareil en toute sécurité Forme des symboles Description/application des Forme des symboles Description/application des symboles symboles Ne pas utiliser l'appareil dans Niveau de puissance sonore des endroits mal aérés garanti Attention aux risques d'incen- Démarrage du moteur Attention aux risques de choc Pompe d'amorçage électrique (charged'amorçage)
- Page 42 Pour utiliser l'appareil en toute sécurité Étiquette(s) de sécurité L'étiquette de sécurité ci-dessous figure sur les appareils décrits dans ce manuel. S'assurer de bien comprendre la signification de l'étiquette avant d'utiliser l'appareil. Si l'étiquette devient illisible avec le temps ou si elle s'est décollée ou a été déchirée, contacter un revendeur pour obtenir une nouvelle étiquette et la coller à...
- Page 43 Description Description Outil de coupe - tête de coupe à fil nylon pour couper Poignée arrière - poignée située vers le groupe moteur l'herbe et les mauvaises herbes. dorsal. Protecteur d'outil - protège l'utilisateur contre les pro- 10. Ensemble d'arbre flexible - tube flexible de l'arbre de jections et empêche tout contact accidentel avec la tête transmission.
- Page 44 Avant de commencer Avant de commencer Contenu de l'emballage Les pièces suivantes sont conditionnées séparément dans le carton d'emballage. Lors de l'ouverture du carton, passer en revue les pièces qu'il contient. Contacter un revendeur si une pièce est manquante ou endommagée. Moteur Arbre d'actionnement 1.
- Page 45 Avant de commencer Assemblage AVERTISSEMENT Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement. L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave. Assemblage de la barre de travail La première étape du montage consiste à accoupler le tube de gâchette (A) et l'ensemble d'arbre flexible (B).
- Page 46 Avant de commencer Dispositif de retenue du câble de l'accélérateur Cet ensemble permet d'assurer un branchement et un réglage simples du câble d'accélérateur (A). Accrocher l'extrémité du câble interne (B) dans le raccord (C), insérer le câble dans le support (D) et fermer le couvercle (E). ...
- Page 47 Avant de commencer ATTENTION Écraser le crochet (D) fixé à la plaque de fixation (E) de la poignée semi-circulaire avec une pince de façon à ce qu'il ne se détache pas. Montage du protecteur d'outil Placer le protecteur d'outil (A) sur la zone de fixation du ren- voi d'angle et serrer 4 boulons (B).
- Page 48 Richesse du mélange recommandée ; 50 : 1 (2%) selon la norme ISO-L-EGD (ISO 13738), la norme JASO FC, FD et l'huile ECHO recommandée. Ne jamais utiliser d'huile pour moteurs deux temps à refroidis- sement par eau ou moteurs de motos.
- Page 49 Fonctionnement du moteur Fonctionnement du moteur Démarrage du moteur AVERTISSEMENT Veiller à bien respecter les mesures de précaution suivantes lors du démarrage du moteur : S'éloigner d'au moins 3 mètres de l'endroit où le ravitaillement a été effectué. Placer l'appareil sur une surface plane et dans un endroit bien aéré. ...
- Page 50 Fonctionnement du moteur Placer la manette de starter (F) en position « Démarrage à froid » (Cold Start) (E). Comprimer et relâcher la pompe d'amorçage (H) jusqu'à ce que le carburant soit aspiré. Après avoir vérifié que la zone entourant l'utilisateur ne pré- sente aucun risque, tenir fermement l'appareil le plus près possible du moteur comme illustré...
- Page 51 Utilisation de l'appareil Utilisation de l'appareil DANGER Toujours couper le moteur en cas de blocage de l'outil de coupe. Une fois l'objet débloqué, l'outil de coupe redémarrerait soudainement, entraînant ainsi un risque de blessure grave. Ne pas utiliser l'appareil sans le protecteur d'outil. Il est possible que des objets ricochent sur l'outil de coupe et soient projetés vers l'utilisateur, entraînant ainsi un risque d'ac- cident ou de blessure grave.
- Page 52 Utilisation de l'appareil Tenir la poignée arrière du tube de transmission avec la main gauche et placer la bandoulière droite du groupe mo- teur dorsal sur l'épaule droite. Tenir la poignée arrière du tube de transmission avec la main droite et placer la bandoulière gauche du groupe mo- teur dorsal sur l'épaule gauche.
- Page 53 Utilisation de l'appareil Taille La taille consiste à avancer l'appareil avec précaution dans l'objet à couper. Incliner légèrement la tête de coupe pour que les débris soient projetés loin de l'utilisateur. Pour effectuer une opération de taille a proximité d'une barrière, d'un mur ou d'un arbre, approcher l'appareil sous un angle tel que les dé- bris ricochant sur la barrière ne soient pas projetés vers l'utili- sateur.
- Page 54 Utilisation de l'appareil 2. Couper de ce côté Ne pas approcher le fil d'herbes drues, d'arbres ou de gril- lages. Mettre le fil en contact avec du grillage ou avec des brous- sailles denses peut causer la rupture du fil ; les extrémités du fil risquent alors d'être projetées vers l'utilisateur.
- Page 55 Utilisation de l'appareil Utilisation de base de l'appareil avec lame métallique AVERTISSEMENT Respecter les instructions suivantes lors de l'utilisation de l'appareil. Vérifier que la lame est bien serrée et maintenue fermement en place. Remplacer le protecteur d'outil s'il est endommagé ou fissuré. ...
- Page 56 Entretien Entretien AVERTISSEMENT Respecter les mesures de précaution suivantes lors de la vérification et de l'entretien de l'appareil après utilisation : Couper le moteur et attendre qu'il refroidisse avant la vérification ou l'entretien de l'appareil. Il existe un risque de brûlure. ...
- Page 57 Entretien Nettoyage du filtre à air Fermer le starter. Desserrer le bouton du couvercle de filtre à air et déposer le couvercle du filtre à air (A). Déposer le filtre à air (B). Brosser le filtre pour le désencrasser ou le nettoyer à l'air comprimé...
- Page 58 Entretien de tourner en régime de ralenti. À l'aide d'un tachymètre (si disponible), régler le régime de ralenti en fonction des recommandations indiquées dans la partie Caractéristiques. REMARQUE S'il est impossible de régler correctement le carburateur avec la vis de réglage du régime de ralenti (T), s'adresser impérati- vement à...
- Page 59 Entretien Vérification de la bougie d'allumage Vérifier l'écartement des bougies. L'écartement correct est compris entre 0,6 mm et 0,7 mm. Vérifier si l'électrode est usée. Vérifier s'il y a de l'huile ou d'autres dépôts sur l'isolant. Si la bougie d'allumage est sale, la nettoyer. Ne pas nettoyer au jet de sable.
- Page 60 Entretien Méthode de remplacement du protecteur d'outil Il existe deux types de protecteurs d'outil : le premier est utili- sé exclusivement pour les têtes de coupe à fil nylon et le se- cond uniquement pour les lames métalliques. Lorsqu'une lame métallique est utilisée, installer le protecteur d'outil pour lames métalliques.
- Page 61 Entretien ATTENTION Fixer solidement l'arbre de sortie à l'aide de l'outil de blocage pour éviter qu'il ne tourne lors de la pose de la lame. Sinon, l'écrou de fixation de la lame ne sera pas suffisamment serré. Serrer l'écrou (en tournant dans le sens inverse des aiguilles d'une montre) à...
- Page 62 Entretien Chargement du fil nylon DANGER Toujours couper le moteur du coupe-herbe et s'assurer que la tête de coupe à fil nylon ne tourne plus avant de pro- céder au remplacement de la pièce. Le non-respect de cette règle de sécurité entraîne un risque d'accident ou de blessure grave. AVERTISSEMENT ...
- Page 63 Entretien Guide de dépannage IMPORTANT En ce qui concerne les pièces de rechange et les consommables, utiliser uniquement des pièces d'origine et les produits et les composants recommandés. L'utilisation de pièces d'autres marques ou de composants inappropriés peut entraîner un dysfonctionnement de l'appareil. Problème Diagnostic Cause...
- Page 64 Entretien Remisage Remisage de longue durée (30 jours ou plus) AVERTISSEMENT Ne pas entreposer l'appareil dans un endroit clos contenant des vapeurs de carburant, ou à proximité de sources de flammes ou d'étincelles. Il existe un risque d'incendie. Si l'appareil doit être remisé pendant une longue période (30 jours ou plus), respecter les instructions de remisage suivantes. Purger entièrement le réservoir de carburant en extérieur, sur un sol nu.
- Page 65 10 % d'éthanol. Huile Huile pour moteurs 2 temps à refroidissement par air. Norme ISO-L-EGD (ISO 13738), grade JASO FC,FD et huile ECHO recommandée. Rapport de mélange 50:1 (2 %) Outil de coupe : Tête de coupe à fil nylon (largeur de coupe)
- Page 66 Déclare que l'appareil neuf désigné ci-après : COUPE-HERBE/DÉBROUSSAILLEUSE Marque : ECHO Type : RM-3020T Est conforme : * aux exigences de la directive 2006/42/CE (utilisation de la norme harmonisée EN ISO 11806-2: 2011) * aux exigences de la directive 2014/30/UE (utilisation de la norme harmonisée EN ISO 14982: 2009, EN 55012: 2007+A1: 2009) * aux exigences de la directive 2011/65/UE (utilisation de la norme harmonisée EN CEI 63000: 2018)
- Page 67 1Remarques et dos de couverture NOTES...
