Cas particulier des appareils fixes de classe de protection I
!
Attention !
Mettez l'objet à tester hors tension avant de le connecter sur
l'appareil de contrôle !
Enlevez les fusibles de l'alimentation secteur de l'objet à tester et dé-
connectez son conducteur de neutre N.
Pour mesurer la résistance d'isolement, posez la sonde sur le conduc-
teur extérieur L de l'objet à tester.
Procédure
!
Attention !

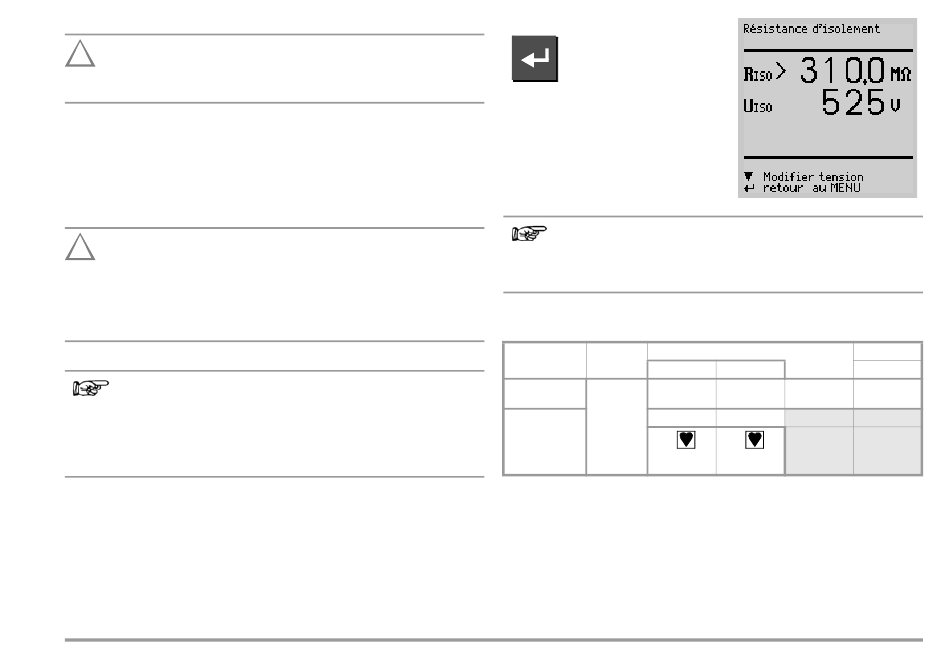

Mesure de la résistance d'isolement (courant dérivé équivalent)
Cet essai se fait sous des tensions pouvant atteindre 500 V;
bien que l'intensité soit limitée (I < 3,5 mA), en cas de contact
avec les conducteurs (3 ou 2), on reçoit un choc électrique pou-
vant avoir des conséquences.
Remarque
Lors des mesures de résistance d'isolement, tous les commuta-
teurs de l'appareil doivent être activés, y compris les commuta-
teurs thermiques et les thermorégulateurs.
Sur les équipements programmables, il faut mesurer la résis-
tance à toutes les étapes du programme.
GMC-I Messtechnik GmbH
R-ISO
Déclencher la mesure
La tension nominale est ici de 500 V CC.
Vous pouvez régler la tension nominale
entre 50 V et 550 V CC.
Remarque
A chaque nouveau déclenchement de la mes. d'isolement à par-
tir du menu, la tension nominale est toujours réglée sur 500 V.
La tension à vide est toujours supérieure à la tension nominale.
Valeurs limites minimum admissibles de résistance d'isolement
Tension
Norme d'essai
d'essai
CP I
VDE 0701-0702:
1 M
2008
2 M
500 V
CEI 62353
(VDE 0751-1)
70 M
* pour appareils de la classe de protection I avec éléments de chauffage connectés
Remarques
Pour les appareils de classes de protection II et III et les appareils à piles,
vous devez toucher tous les éléments conducteurs accessibles avec la
sonde et mesurer la résistance d'isolement.
Sur les appareils à piles, ces dernières doivent être déconnectées pen-
dant la mesure.
R
ISO
CP II
CP III
Chauffage
2 M
0,25 M
0,3 M *
7 M
70 M
21
